摘要：串并联补偿电容是提高电力系统运行稳定性的重要措施之一。在高压远距离输电线路上，为了减低输电线路的压降和提高输电线路的输送容量，在输电线路中采用补偿电容提高线路的容抗，以补偿输电线路的感抗，从而降低输电线路的压降。其中串联电容使输电线路的等效阻抗降低，并联电容补偿发出无功功率进行补偿，使流过输电线路的无功电流（功率）减少。本文在满足例题的条件下进行推导，确定了串并联电容的个数，并求得串并联电容后的电压损失公式。
关键词：输电线路；串并联电容；补偿；调压
1 串并联电容调压的原理
输电线路电压损失的大部分是由负荷电流中的滞后无功功率。将电容串联接入输电线路和电力负载中之间，可以抵消线路中的感抗；将电容并联接入输电线路和电力负载中之间，可以减小输电线路中传输的无功电流(功率)，从而可减少电压损失，起到调压作用[1]。

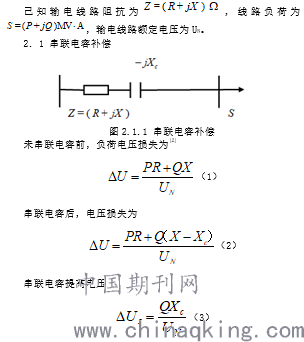

2 串并联电容补偿理论计算
2.2 并联电容补偿

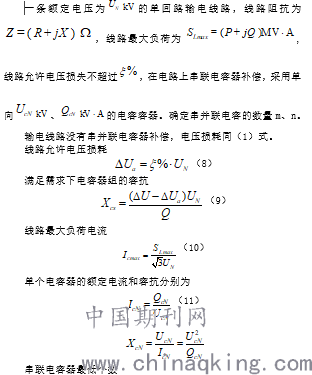

3 范例计算
4结论
在输电线路中采用补偿电容从而提高线路的容抗，补偿输电线路的感抗，从而降低输电线路的压降。其中串联电容使线路的等效阻抗降低，并联电容补偿使流过串联电容的无功电流（功率）减少。同时串并联电容补偿作用可以降低系统电压的波动范围[3]。当电压过低时，将加大输电网络中的功率损耗，造成电力能源的浪费，危及电力系统运行稳定性，而电压过高，则可能降低电气设备的绝缘水平，为了维持电气设备高绝缘水平，势必要投入大量人力、物力。因此，使电力系统电压保持在合理范围内，有利于电力系统供电稳定。输电系统使用电容补偿装置能够有效地降低输电系统间的电抗值和无功电流，提高输电容量和系统运行稳定性。
参考文献
[1]杨振龙.串并联调压的比较[J]．电气化铁道，1997(3): 10－11．
[2]何仰赞,温增银.电力系统分析[M].武汉：华中科技大学出版社电气，2016：92-93.
[3]姚锋,刘志刚,钟炜.牵引供电系统串并联电容调压交互影响分析[J].电气化铁道，2018：1-3.
论文作者:陈子明
论文发表刊物:《新材料.新装饰》2019年3月上
论文发表时间:2019/7/19
