某变电站越级跳闸原因的探析论文_沈毅

（海盐中电工程风电有限公司浙江嘉兴海盐 314305）

摘要：在电力系统中，越级跳闸的事件时有发生，越级跳闸的危害也十分巨大。通过结合某变电站线路越级跳闸的实例，对造成继电保护越级跳闸的原因进行了深入的分析确认，发现变电站存在的问题和缺陷，消除设备运行中存在的隐患，保障电力系统安全、稳定运行。

关键词：变电站，继电保护，越级跳闸

1.前言

在电力线路的构造与运行中，线路越级跳闸的现象时有发生。线路的越级跳闸不仅影响了电力线路供电的稳定性，而且还在很大程度上影响了社会生产与生活的正常运转。通过研究线路越级跳闸的原因以及解决方法，能够更好的保证线路稳定供电。

2.越级跳闸的定义

越级跳闸：是指电力系统故障时，应由保护整定优先跳闸的断路器来切除故障，但因故由其他断路器跳闸来切除故障，这样的跳闸行为称为越级跳闸。

通俗的说就是家庭中的配电线路中有一个总断路器，其负载端又连接了多个分断路器控制某一负载，当负载过载或短路时，过载线路上的分断路器没有跳闸，总断路器却跳闸保护，这就是越级跳闸。

3.越级跳闸的危害

越级跳闸，严重威胁供电安全。造成事故的扩大，对设备造成损坏，更有甚者威胁到人身安全。

4.越级跳闸的原因

未按保护定值单执行保护定值

二次系统接线存在问题

二次回路接线错误、断线、接点松动、虚接等，也都有可能造成越级跳闸的现象发生。

 电流互感器极性错误

保护装置缺陷,整定不合理

断路器保护定值整定不当。下一级的整定电流值比上一级的整定电流值高,当下级发生故障时,断路器没有动作,而上一级的断路器发生动作。

断路器的上下级保护时限配合不当。下一级的保护时限应当比上一级的保护时限要短。如果两者的保护时限设定相反就会发生越级跳闸。

 开关机构故障

对于线路来说，保护最终还是要由断路器来执行，断路器的性能直接决定变电站系统的安全、可靠。由于开关结构复杂，联动等，很容易出现开关拒动。

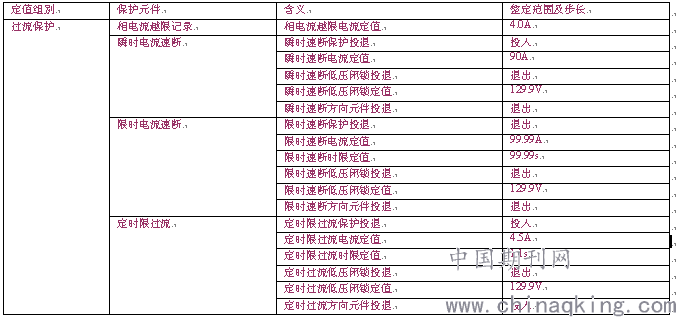

表1 该风场线路保护定值

图1 现场故障时保护启动录波

5.现场实例

2016年03月17日13时58分，某风场35kV线路发生故障，该线路保护定时限过流保护启动但未动作，主变低后备保护装置报Ⅰ段复压过流保护、动作致使跳开主变两侧开关。这是一个典型的线路越级跳闸。

下面我们来分析下，为什么故障线路保护定时限过流保护启动但未动作？

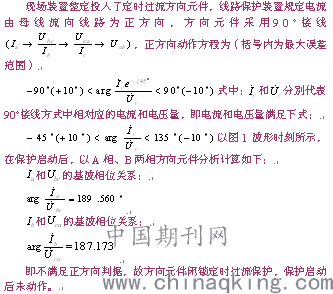

该风场保护定值如表1，定时限过流电流保护定值为4.5A，定时限过流时限定值为1.1s，瞬时速断电流定值为90A。现场整定投入了定时过流方向元件。

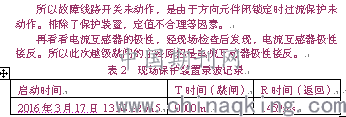

2016年03月17日13时58分，35kV故障线路保护装置定时限过流保护启动，现场故障录波如图1所示，现场录波记录如表2。

从图1可以看出，A、B两相电压降低，A、B相有明确故障电流，A、B两相发生故障，当A、B相故障电流增大到6A，大于定时限过流保护定值4.5A（如表1）时，录波记录时间（如表2）为1459ms，

大于定时限过流时限整定值1.1s（如表1），保护启动；定时限过流保护启动后未动作，期间最大故障电流达到50A，但未满足瞬时速断电流定值90A（如表1），直到主变低后备保护动作后故障电流消失，保护启动返回。

6.结论

根据以上分析所知，造成越级跳闸的原因很多，我们应对其充分了解。对可能造成越级跳闸的因素予以高度重视，认真对待，及时把故障消除在萌芽状态，保证电力系统安全稳定运行。

参考文献

[1]柏万清.继电保护"越级跳闸"原因浅析[J].电气应用,2005年，第03期：25-27.

[2]项锡华.GG-11功率方向继电器不正确接线造成越级跳闸[J].电气应用,2010年,第08期：19-21.

[3]陈亮. 分析引起电力系统中越级跳闸事故的几个因素[J].民营科技，2011年，第19期：24-29.

[4]曹留柱.电力监控系统防越级跳闸方案的研究[J].工矿自动化，2011年，第12期：13-17.

作者简介

沈毅（1992-），男，本科，助理工程师，主要从事风力发电变电站运维工作，18758363442@163.com

论文作者:沈毅

论文发表刊物:《电力设备》2018年第21期

论文发表时间:2018/12/12
