关键词：裂缝性储层；关键参数；测井；计算方法
引言
不完全统计显示，裂缝性储层的油气储量约占国内全部储量的50%。裂缝储层主要由碳酸盐岩、砂砾岩组成，渗漏通道主要是裂缝，根据裂缝大小，可能会分成大裂缝和小裂缝。裂缝性储层与页岩和碎石储层相比是特殊的，因此该类储层的主要参数计算成为石油和天然气开采的困难之一。
1岩心观察
在钻井取心的岩心或者岩屑样品中，可以见到填充物，确认岩样中是否有裂纹。岩石中的裂缝通常是由地下应力的变化形成的，并向外延伸，因此根据采集的岩心进行分析后，可以大致计算裂缝间隙的大小以及裂缝的长度、宽度和切割度，还可以计算裂缝的倾斜角度以及特定的位置和渗透性，这些数字对裂缝分析和研究至关重要。
2裂缝解释
裂缝性油藏的有利储层中裂缝发育是关键，裂缝开度、密度、倾角、渗透率、孔隙度等参数计算至关重要，其分析手段主要来源于成像测井和常规测井，成像测井解释裂缝基本为定性描述，常规测井主要依赖深浅侧向曲线计算裂缝参数，解释结果不够系统，由此，设计多个曲线的多因素综合方法以全面评价裂缝属性。
2.1裂缝发育程度定量评价

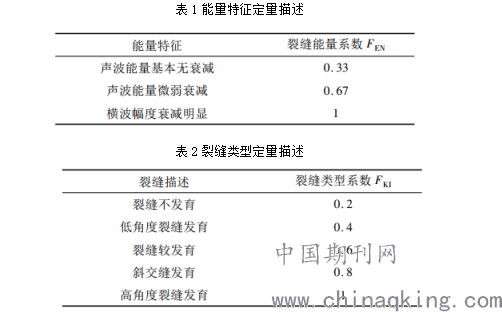

裂缝发育程度在3个方面有较强敏感性:①成像测井能量衰减越大、高角度缝越发育，则说明储层裂缝越发育;②井径曲线扩径有较强响应;③与白云岩体积含量正相关的岩性综合系数NC越大，储层越有条件发育裂缝。成像测井裂缝评价因素考虑2个指标:由能量特征定性描述转变为定量描述，见表1;由裂缝类型定性描述转变为定量描述，见表2．
.png)
井径曲线裂缝评价应用0－1标度，即扩径表明裂缝发育，值设为1，否则设为0．用公式表示为
.png)
结合常规测井曲线岩性综合系数NC，由加权平均得到裂缝综合系数F．1001F=ω1FEN+ω2FKI+ω3FCAL+ω4NC(8)式中F为裂缝综合系数，小数;FEN，FKI，FCAL分别为裂缝能量系数、裂缝类型系数、井径系数，小数;ω1，ω2，ω3，ω4分别是对应各系数的权重，小数。结合研究区18口井的测井数据、试油及生产动态数据，对裂缝综合系数进行分类，描述裂缝发育情况，见表3．

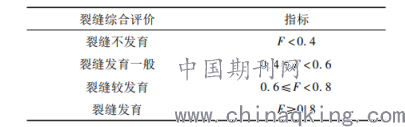

表3裂缝发育分类标准
.png)
2.2天然裂缝尺度对裂缝形态影响
在相同地应力差条件下(Δσ=6MPa)，通过对比含有3种试件(试件2、3和6)中的天然裂缝尺度(0.05、0.1和0.15)条件下水力裂缝形态，分析天然裂缝尺度对水力裂缝扩展的影响。当天然裂缝尺度为0.05时，起裂点附近产生了小范围的复杂缝网结构(图1)。注液过程中，随着井底流体压力增大，井底周围的孔隙压力逐渐增大，导致天然裂缝面上的正应力减小，同时裂缝面得到润滑作用，此时天然裂缝面容易发生滑动，在裂缝壁面或裂缝尖端产生应力集中现象，发生拉伸破坏，进而沟通井底周围的天然裂缝。同时该剪切破坏也为地热开采过程中的主要破坏机制。
.png)
图1试件2的裂缝形态及其示意图
当天然裂缝尺度为0.1时，产生两条分叉的主裂缝，一条沿最大水平地应力方向扩展，另一条扩展方向与最大水平地应力夹角约30°，两条主裂缝之间形成了缝网结构(图2)。由于两条主裂缝共同建立中间的孔隙压力场，降低了其有效应力，因此更有利于裂缝的扩展形成缝网结构。
.png)

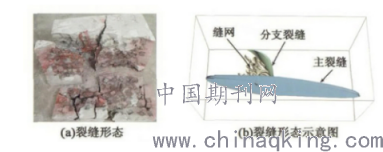

图2试件3的裂缝形态及其示意图
当天然裂缝尺度为0.15时，在主裂缝上产生多条分支裂缝，且沟通了水力裂缝周围的大部分天然裂缝，产生的缝网体积超过试件的一半体积(图3)。
.png)
图3试件6的裂缝形态及其示意图
3地层测试方案
目前对YX20井压裂后产能低的认识尚不成熟的情况下，且YX20井与YX22、YX23井的岩心浸泡特征类似，遂暂缓对YX22、YX23井的压裂措施。为在地层条件下认识储层敏感性，在YX23井采用地层测试技术，通过多次开、关井，了解生产压差、外来流体对表皮系数、渗透率等参数的变化特征，探索性评价储层的敏感性。地层测试方案设计为三开三关（表4所示）：一次、二次流动时，分别采用不同的压差生产，目的是了解地层的压敏性；三次流动时，向地层小排量注入压裂液，后采用一定生产压差求产，目的是了解外来流体对地层的敏感性。为确保YX23井出现径向流，开、关井时间在参考邻井试井资料的基础上，通过试井软件模拟，确定流动6天，关井4天的测试方案。
表4 YX23井测试方案
.png)
根据测试方案需求，测试工具选用压力计托筒+RTTS封隔器+RD循环阀+选择性测试阀+常闭阀，通过环空加压和泄压，实现测试阀多次开关井。
4测井响应分析
成像测井是通过沿井周分布的电阻率的检测，以及现场中的声波幅度大小等岩石的物理性质所反馈出的参数，然后运用数字图像的方式把井壁的整体信息显示出来，随后就能够利用接入的高清成像设备制作出高清成像图，来对岩石当中的裂缝孔洞进行准确地识别与分析，以及内部裂缝的整体结构和应力分析等重要数据内容。地层中有裂缝或洞穴等地质现象时，根据设备检测到的电阻率发生变化。经过特殊处理后，可以将电信号转换为白色、黄色、棕色和黑色的饱和度。岩石地层裂缝中有很多泥浆、滤液或其他矿体时，收集的数据信息转换的彩色图像会显示黑色正弦波。如果岩石地层的裂纹填充物是高密度、电阻大的矿山物体(（比如说方解石)，则设备中的彩色信息将显示为黑线。视频彩色地图以直观、可视的方式描绘地下情况，并且能够沿着周围地层详细全面地理解井，因此识别岩石中裂缝的能力和准确性最高。
结束语
综上所述，通过计算试验提出的岩性综合系数和裂缝综合系数的计算方法，在裂缝性储层评价方面的应用效果较好，可直观识别出油层和差油层。裂缝性油气藏在勘探过程当中必须要深入现场，在做好相应的数据分析，了解并掌握裂缝发育带的分布规律，同时还要运用多方法，多角度的方式来进行综合预测。再者裂缝渗透率降低对裂缝性储层生产有负面影响，是导致裂缝性储层产量下降的重要因素。
参考文献
[1]徐蕾.致密砂岩储层天然裂缝的成因机理与测井表征方法研究[D].中国地质大学(北京),2018.
[2]尹帅,范子宜,赵威.常规测井对煤系致密砂岩储层裂缝敏感性分析[J].天然气技术与经济,2017,11(05):9-12+81.
[3]韩磊,刘俊州,刘振峰,张金强,王震宇.裂缝型储层测井评价方法及应用研究[J].国外测井技术,2017,38(04):8-13+2.
[4]喻世金.成像测井技术在裂缝储层评价中的应用探究[J].中国石油和化工标准与质量,2016,36(09):125-126.
[5]张浩.裂缝性储层在测井曲线上的响应特征及参数计算[J].石化技术,2016,22(12):144+140.
