局部放电检测技术在变压器巡检中的应用论文_赵通

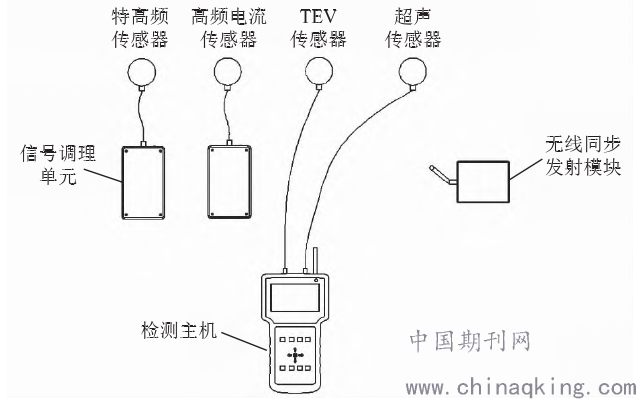

1.局部放电检测装置的整体介绍手持式局部放电检测装置由检测主机、特高频信号调理单元、高频电流信号调理单元及无线同步发射模块组成。检测主机为双检测通道,分别用来处理暂态地电压及超声局放信号。实际测量中,根据需要选择性地将TEV传感器和超声传感器通过同轴电缆连接至检测主机的对应通道,特高频传感器和高频电流传感器通过电缆连接到特高频信号调理单元及高频电流信号调理单元。其中,检测主机只对暂态地电压及超声局放信号进行处理,特高频及高频电流信号则由相应的调理单元单独处理后通过WiFi传给检测主机,由检测主机根据客户需要实现每种局放检测方法卜测量数据的显示及保存。手持式局部放电检测装置的工作原理如图1所示。图1手持式局部放电检测装置的工作原理图检测主机的同步方式分为内同步及外同步,前者为系统软件产生的一个定时触发信号,与实际电压信号存在相位及频率误差,仅在测量现场小易找到试验电源的情况卜使用;后者为通过无线同步发射模块从试验电源获取的与试验电压同相频信息的正弦电压信号,准确可靠。选择外同步触发时,将无线同步发射模块连接至试验电源,其与检测主机内的无线同步接收模块配合实现系统同步。2.电力变压器局部放电带电检测技术分析2.1高频电流检测法高频电流检测法是一种先进的带电检测技术。该技术与传统脉冲电流法的原理相似,均为非电接触式检测方法。在利用高频电流检测法进行局部放电检测时,有效应用高频罗氏线圈,发挥其测量阻抗的作用,然后获取耦合电路中的陡脉冲电流信号,最终得到准确的局部放电结果。高频电流检测法的最大优势是等效阻抗小,可直接应用在接地扁铁或者试品接地线上,从而维护其他设备的正常运行,避免带电检测对电力系统运行造成其他不良影响。例如,在现实检测过程中,高频电流传感器能够接收到局部放电源发出的信号,并且通过带电监测仪器显示出来。2.2超声波检测法电力变压器之所以产生局部放电现象,主要原因在于绝缘纸板或者油中气泡存在缝隙。当发生局部放电现象时,气体分子之间会发生猛烈撞击,进而产生脉冲机械声波。只要对这一种超声波给予有效检测,就能够判断局部放电的具体情况。在利用超声波检测法进行带电检测时,可以对20~200kHz范围内的信号给予检测。当局部放电量较大时,超声波信号也相应较大。因此,超声波带电检测法能够有效判断局部放电量的大小。2.3光学检测法当电力变压器出现局部放电现象时,变压器油中会伴随发热和发光等情况。如果检测热辐射信号或者光辐射信号,就能够正确判断局部放电情况。例如,在现实检测过程中,光学检测法能够有效接收紫外线、红外线、可见光等光信号,并且将光信号转化为电压信号,从而判断电力变压器局部放电的强弱情况。光学检测法存在一定的局限性,主要应用于外部检测,不能检测内部关键设备的运行状态。2.4油中气体溶解检测法电力变压器局部放电意味着液体绝缘油或者固定绝缘纸板老化,导致大量可溶解在油中的低分子烃类气体产生,如甲烷、乙烷、乙炔、乙烯、一氧化碳、二氧化碳和氢气等。如果检测油中的成分,即可判断电子变压器是否发生局部放电现象。在利用油中气体溶解分析检测法时,检测结果不仅不会受到磁场因素的干扰,还能实现离线检测,应用优势显著。这种检测法对经验判断有较强依赖性,影响检测结果的准确度。3.1变压器局部放电检测应用3.1故障变压器信息公司1#变电站2#220kV变压器在2003年11月安装投运,型号:SZ10-150000/220,额定容量150MVA。3.2检测异常情况2017年3月14日上午,电气点检人员对1#变电站2#变压器进行局部放电检测,采用超声波检测采集数据,在检测中发现C相高压侧和中压侧套管下方附近超声波信号异常,超声波检测发现异常后,电气点检人员随即与维护人员进行多次检测和分析,排除信号干扰情况,初步判定2#主变压器内部有放电现象。3月14日下午17时28分2#变压器本体发轻瓦斯动作信号,值班电调立即组织运维及检修人员到现场对瓦斯继电器进行检查,未发现异常。3.3原因分析结合超声波检测分析和轻瓦斯故障,实验人员分别进行了变压器油色谱分析和常规实验,以确定其内部是否存在问题。1)变压器油色谱分析方法变压器轻瓦斯报警后,电气试验人员14日、15日人工采集变压器油进行色谱分析,经过两次油色谱分析,根据主变油色谱分析中各项指标含量迅速升高,结合三比值法(五种气体的三种比值),用H2、CH4、C2H2、C2H4、C2H6特征气体的三对比值进行故障性质判断,得出初步结论:变压器内存在电弧放电。2)变压器试验确定变压器内部存在故障后,于3月17日对变压器进行停电做常规试验,对直流电阻、变比试验、套管和绕组介质损耗、绝缘电阻试验、泄漏电流、绕组变形六个实验项目进行了检测,检测结果均合格。结合变压器超声波检测分析、油的色谱分析及常规实验,判断2#主变内部存在放电现象。3.4检测处理情况3月18日,检修人员对变压器本体进行了放油,直至放空,打开人孔盖板及高压B相、C相的手孔盖板,进入变压器内部,重点对高压B相、C相的内部连线及开关连线表面、连接位置以及各部位的绝缘进行检查,结果发现C相围屏存在严重烧蚀,判断为围屏爬电。3.5后期整改措施(1)确保变压器制造质量,在变压器出厂前做好跟踪监控工作,尤其是监控制造关键节点和关键试验的全程跟踪,确保变压器制造过程无缺陷。(2)进一步做好变压器的带电检测和在线检测工作,通过不停电的状态检测,及时了解变压器运行状况,防患未然。(3)变压器停电试验时,要精确试验,并做好试验数据分析工作,及时发现异常数据和不合格数据,从而便于进一步处理。结语手持式局部放电检测仪已发展成为一套成熟的局部放电检测仪器,相比变压器设备的常规实验,手持式局部放电检测仪有着极大的优势,可以便捷的在变压器运行状态下进行检测。另外,局部放电检测仪器不仅仅用在变压器的局部放电检测上,它还可以用于GIS、高压开关柜及高压电缆局部放电的检测,并且检测准确率要高于变压器的局部放电检测准确率。伴随着局部放电检测技术的发展,检测的准确性随之提高,局部放电检测仪器的使用也会随着越来越普及。参考文献:[1]郑能.局部放电检测中工频相位测量电路设计[J].电工技术,2019(02):44-46.[2]朱名强.高压开关柜局部放电检测技术研究[J].科技创新与应用,2019(03):145-146.[3]栾贻青,李建祥,李超英,黄锐,吕俊涛.高压开关柜局部放电检测机器人的开发与应用[J/OL].中国电力:1-9[2019-04-07].[4]魏力强,王东林,齐锦涛,伊晓宇,谷丽娜,韩卫星.电力电缆局部放电试验及在线监测技术分析[J/OL].河北电力技术,2018(06):54-57[2019-04-07].[5]张广东,杨军亭,温定筠,刘康,张引,张晓星.局部放电联合检测中光-电信号与放电量关联关系的修正[J].科学技术与工程,2019,19(01):131-135.

论文作者:赵通

论文发表刊物:《中国建筑知识仓库》2019年02期

论文发表时间:2019/8/13
