体育场大悬挑钢屋盖施工技术研究论文_史伟,刘书贵,周胜军

史伟 刘书贵 周胜军

中国建筑第八工程局有限公司钢结构工程公司 上海 200120

摘要：随着人们对建筑的功能认知及审美要求，越来越多的建筑开始追求多样化，造型化，时代的进步也促使了钢结构的发展。钢结构工程以其大空间，大跨度，大悬挑造型，更短施工周期，更绿色的施工环境等诸多优点，已逐步替代传统的，造型简单的钢筋混凝土结构。尤其以体育场馆类工程尤为突出，悬挑式钢屋盖罩棚造型，体态优美的艺术形态，都完美的契合着钢结构工程的特点。

关键词：大空间；大跨度；大悬挑；钢屋盖。

Research on Construction Technology of Large Cantilevered Steel Roof of Sports Stadium

Shiwei Liushugui Zhoushengjun

China Construction Eighth Engineering Bureau Co.，Ltd.Steel Structure Engineering Company Shanghai

Abstract：With people's cognition and aesthetic requirements of the function of the building，more and more buildings began to pursue diversification and styling，and the progress of the times also led to the development of the steel structure.With its advantages of large space，large span，large cantilever shape，shorter construction period and greener construction environment，steel structure engineering has gradually replaced the traditional and simple-shaped reinforced concrete structure.In particular，sports stadiums project is particularly prominent，cantilevered steel roof cover shed shape，body shape of the art form，are the perfect fit of the characteristics of steel structures.

Key words：Large space；large span；large cantilevered；steel roof.

前 言：随着全民健身的热潮不断高涨，全国各地都在积极建设体育场馆类项目。而这类项目多为大跨度的悬挑结构，造型新颖，追求美感，促使了钢结构的全面发展。

1 工程概况

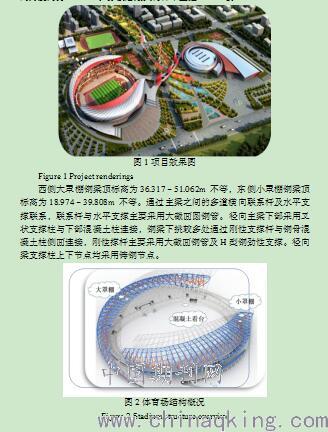

蚌埠市体育中心工程由体育场、体育馆、多功能综合馆、体校、景观塔组成。室外部分由连桥、室外平台、以及市政景观工程组成。总占地面积304019㎡，总建筑面积144751㎡。其中体育场由76件径向变截面H型钢梁组成，分为大小两个罩棚。H型钢梁截面高度为变截面3000mm～1000m，钢梁长度为2111mm～60876mm。最大悬挑长度为27m。径向钢梁间跨度约为9800mm。分段后最大构件单重达95.18吨。

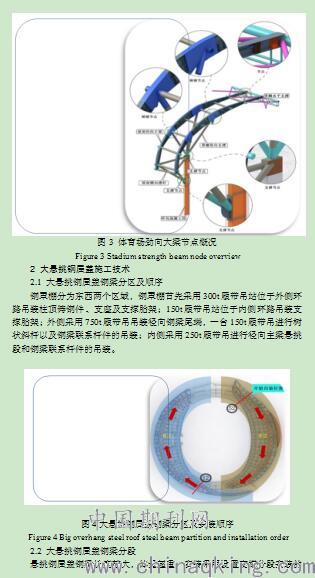

Figure 3 Stadium strength beam node overview

2 大悬挑钢屋盖施工技术

2.1 大悬挑钢屋盖钢梁分区及顺序

钢罩棚分为东西两个区域，钢罩棚首先采用300t履带吊站位于外侧环路吊装柱顶铸钢件、支座及支撑胎架；150t履带吊站位于内侧环路吊装支撑胎架；外侧采用750t履带吊吊装径向钢梁尾端，一台150t履带吊进行树状斜杆以及钢梁联系杆件的吊装；内侧采用250t履带吊进行径向主梁悬挑段和钢梁联系杆件的吊装。

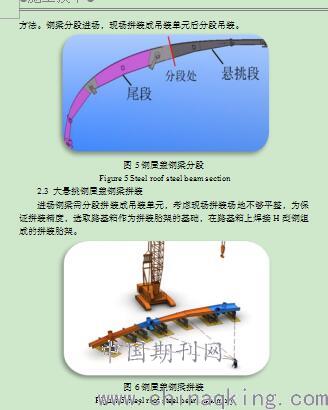

图5钢屋盖钢梁分段

Figure 5 Steel roof steel beam section

2.3 大悬挑钢屋盖钢梁拼装

进场钢梁需分段拼装成吊装单元，考虑现场拼装场地不够平整，为保证拼装精度，选取路基箱作为拼装胎架的基础，在路基箱上焊接H型钢组成的拼装胎架。

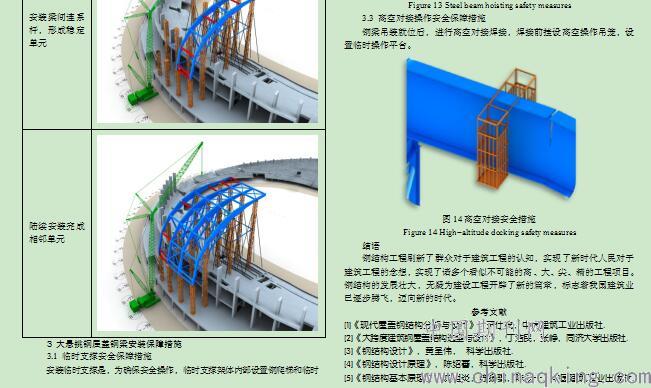

2.6 大悬挑钢屋盖钢梁安装流程

屋盖钢梁吊装遵循逐跨，逐单元安装的顺序，确保大梁能形成整体，受力完整，保证施工安全。

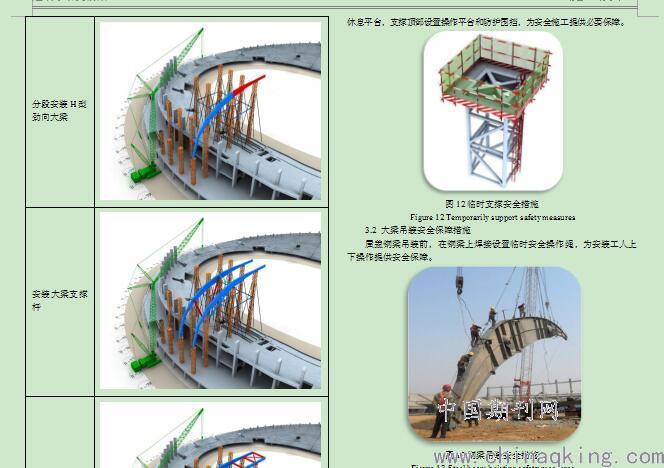

分段安装H型劲向大梁

安装大梁支撑杆

安装梁间连系杆，形成稳定单元

陆续安装完成相邻单元

3 大悬挑钢屋盖钢梁安装保障措施

3.1 临时支撑安全保障措施

安装临时支撑是，为确保安全操作，临时支撑架体内部设置钢爬梯和临时休息平台，支撑顶部设置操作平台和防护围挡，为安全施工提供必要保障。

结语

钢结构工程刷新了群众对于建筑工程的认知，实现了新时代人民对于建筑工程的念想，实现了诸多个看似不可能的高、大、尖、精的工程项目。钢结构的发展壮大，无疑为建设工程开辟了新的篇章，标志着我国建筑业已逐步腾飞，迈向新的时代。

参考文献

[1]《现代屋盖钢结构分析与设计》，王仕统，中国建筑工业出版社.

[2]《大跨度建筑钢屋盖结构选型与设计》，丁洁民，张峥，同济大学出版社.

[3]《钢结构设计》，黄呈伟，科学出版社.

[4]《钢结构设计原理》，陈绍蕃，科学出版社.

[5]《钢结构基本原理》，沈祖炎，陈扬骥，陈以一，中国建筑工业出版社.

论文作者:史伟,刘书贵,周胜军

论文发表刊物:《建筑学研究前沿》2018年第23期

论文发表时间:2018/12/17
