关键词：智能化变电站；继电保护；调试；实践分析
1.引言
智能化变电站与普通的变电站有着很大的不同，在应对故障问题及突发事件上，更具有较高的控制能力和管理能力，对日常设备的运行状态通过智能化的技术，对其进行监控，一旦有故障问题出现，智能化的控制系统会在第一时间锁定故障位置，并生成相应的解决措施进行处理。继电保护调试是智能化变电站正常运行的关键，是保障智能化变电站系统安全运行的前提，也是保障智能化变电站系统运行质量的关键。因此，应重视智能化变电站继电保护调试工作。当下智能化变电站，在原来的技术的基础上，引入了电子通信技术和大数据管理技术，提高了智能化变电站系统运行能力及运行质量。
2.智能化变电站的简述
目前我国的变电站，都在朝着智能化的方向发展，但在电力的整体调度上，还具有一定的局限性。智能化变电站与传统的变电站之间，存在一定的区别，智能化变电站主要是采用了光电技术，通过网络信息技术，在二次继电保护系统运行中，使得信息能够达到快速传输、分享及交互，使电网实现智能化的控制。智能化变电站有着非常大的优势，不仅可以加快与电力调度机构的互动，还能加快电气量数字化的输出。此外，智能化变电站还是电力系统输配电的重要场所，对信息及数据可以进行全景式的收集。收集的信息量较大，对所收集的数据及信息及时的进行分析和处理，使得信息平台能够真正的实现网络化、数字信息化及智能预警化，进而降低变电站的维护、升级及改造的难度。智能化变电站具备非常优越的可靠性，任一系统发生故障，站内的其他设备也会崩溃，因此，智能化变电站中，需要配置完整的继电保护系统，技术人员在进行日常操作时，必须严格的按照规范进行，进而才能保障变电站内的工作顺利进行，如图1所示：
.png)

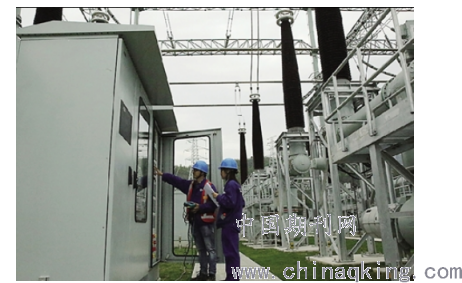

图1 智能化变电站检修
3.智能化变电站继电保护系统的阐述
智能化变电站的继电保护系统，可以对供电系统中的故障问题可以自行解决。进而保障供电系统及其相关设备的正常运行，同时还兼具数据同步化以及处理采样异常处理的功能。智能化变电站的继电保护系统而言，第一时间处理故障是非常重要的。继电保护系统可以正确的判断自主选择发生故障的类型，并可以同时将其切断。同时，继电保护系统必须具备较高的灵敏度，如遇供电系统中的电气设备发生故障时，继电保护系统能迅速的做出反应。继电保护系统在故障发生时，可以将保护的装置及时与电网进行分离，并对智能化变电站的装备进行实时的监控，如果这些设备发生故障，会立即开启警报，通知相关管理人员。
4.智能化变电站继电保护调试
传统变电站的继电保护调试工作，并没有考虑电力生产与电力控制方面。因此对日常的风险进行把控时，存在诸多的不足。智能化变电站应用，对继电保护调试与管理上，具备良好的导向作用。与传统的调试模式相比较，智能化变电站的继电保护调试，从电力生产及电力控制方面出发，不断降低电力生产风险，对变电站内继电保护及相关安全装置的运行进行监控，基本可以得到预期调试的结果，进而可以保障变电站的高效运行。
4.1智能化变电站继电保护元件的调试
对继电保护元件的调试，主要从以下几方面来进行。
首先，在调试继电保护工作之前，先对继电保护调试的设备进行检查，看调试设备的插件是否齐全，外观有没有损坏，性能是否完好，压板及瑞子排安装是否严实。在对绝缘进行检查的时候，应对设备中的插件进行移出，同时电源也要全部切断，这样可以保障调试人员的人身安全，对交流电压、电流及直流回路进行系统的检查。无论是装置整定定值还是程序版本，都应保证其正确性，然后在进行上电检查，直至可以稳定运行为止。
其次，对采样值及开关量进行检查，模拟不同情况的输出，查找接点工作，测得实际数值应与仪器显示值之间的误差，应控制在可允许反而范围之内。
再次，需要对保护定值进行校验。主要是对零序过流定值和距离保护定值进行校验，在继电保护工作中，这些定值有着非常重要的作用，因此，必须要保障定值校验的准确性。
最后，联调光纤通道。对定值数据进行校验后，需要对对侧电流和对流差进行检查。在确保连接光纤通道的情况下，联调装置两侧纵连差动的保护性能。
4.2 COOSE调试
在智能化变电站继电保护工作中，除了要对装置元件和通道进行调试外，还应对COOSE进行调试。COOSE的调试，主要是对发送功能、接受功能以及通信状态进行调试。在继电保护调试的菜单栏中，显示关于COOSE通讯状态及报文统计的配置项，COOSE的不同型号，代表不同的警示信息，而发生模块，又分为八项不同的功能。所以，为了保障工作更加的便利，压板数量的配置也都不同。一旦压板停止使用，COOSE信息最自动清零。这种配置可以保障继电保护装置的应用效果得到有效的保障。
4.3通道调试
在继电保护工作中，通道的状态是进行通道调试的准备工作。只有在光纤通道良好的状态下，再能进行通道调试，同时也需要对异常灯的状态进行检查，检查保护装置中的纵联通道是否正常，来衡量是否需要开展通道调试工作。将通道前的预备工作做好，清理光纤头，再其保持清洁的情况下，校验光纤是否连接，保证通道接口的设备和屏蔽层两端接地，连接线符合相关要求。此外，出来需要对光纤通道进行调试外，复用通道也应进行调试，对通道的状态以及报警信息进行密切的关注。
4.4综合调试
智能化变电站在进行综合调试的过程中，对工作的成果以及应用的成果进行了分析研究，并进行了相应的总结。参与调试工作的相关人员，必须具备相应的专业技能，严格的按照智能化变电站调试的要求，做好继电保护装置的调试及管理工作，促进智能化变电站中的各项调试工作的顺利进行，提高调试工作的工作效率。
5.智能化变电站继电保护的实践探索
5.1控制变电站相关开关的合理闭合，保护电路
为了可以使得智能化变电站继电保护的良好运用，需要了解智能化变电站的线路的整体情况。但在实际情况中，智能化变电站的线路非常的复杂。由于使用环境不同，设计工艺及用户类别也就不同，进而致使线路的情况非常的复杂。同时，不同厂家生产的继电保护装置规格上也存在一定的偏差，进而为安装带来了一定的难度，为了避免这一问题的出现，需要继电保护装置的生产厂家提供设计图纸，这样以来，能保证在选择继电保护装置时，可以准确的配置。当开合闸出现较多的回路、电源回路或者是闭锁回路时，需针对性的完成继电保护装置的配置工作，使其能够符合不同的工作需求。当有突发事故出现时，继电保护装置及时的采取安全的措施，进而避免危害的发生，保障供电的安全。
5.2继电保护装置在变电站智能化保险措施中的应用
智能化变电站中的继电保护设计，对变电站的安全保险，有着非常重要的作用。主要是因为继电保护装置，能够通过调试的方式，找到电力系统在设计中存在的失误，操作简单且直观。变电站的保险工作，除了变电站自身的保险机制外，继电保护装置中的防过压和防过流技术，也起到了很大的辅助作用。如遇异常情况出现，区域内的电流会被隔离，同时采取有效的保护措施。此外，还设置了定时报警，有助于提前发现故障并进行排查。
5.3智能化变电站继电保护调试可以作为诊断工具
智能化变电站继电保护调试，可以对短路情况及环路情况进行诊断，通过诊断，使得线路的绝缘电阻设置，处于可以控制的范围而内，进而可以实现对直流电流的检测，如检测设备的信号可以正常的显示警告信号，则可以判断线路正常常，如情况翻倍，则证明线路发生了故障。
6.结束语
综上所述，在智能化变电站的正常运行中，继电保护工作占据着非常重要的位置。对智能化变电站及继电保护进行了分析，也简要的说明了智能化变电站与传统的变电站相比，存在的优势。本文对智能化变电站的继电保护调试进行了阐述，也强调了在智能化变电站继电保护调试中注意事项，结合实际的应用，对智能化变电站的继电保护调试进行了实践探讨。得知智能化变电站的继电保护调试，所涉及的知识、技能较多，在初期需要投入大量的资金，所以一定保障其合理的使用及控制，保障智能化变电站安全、稳定的运行。
参考文献：
[1]张都. 智能化变电站继电保护调试研究及应用[J]. 科技传播, 000(3):157-158.
[2]劳积冰. 智能化变电站继电保护调试及应用研究[J]. 广东科技, 000(22):81-81,110.
[3]高红涛, 余超, 冀宇红. 智能变电站继电保护技术优化措施分析[J]. 科学与信息化, 2019(16).
[4]齐颖, 刘野, 王鑫. 智能变电站继电保护系统可靠性分析[J]. 科技风, 2018(4):170-170.
[5]潘绍炜. 智能变电站的继电保护对策分析[J]. 集成电路应用, 2019(9).
论文作者:李国文
论文发表刊物:《科学与技术》2019年20期
论文发表时间:2020/4/29
