河钢集团承钢公司能源事业部 河北承德 067000
摘要：轴承磨损是工业生产中常见的故障。工业中常见的磨损主要受制造精度、装配工艺、润滑过程和日常维护等因素的影响。旋转磨损占磨损比的很大一部分。因此，对于旋转磨损的研究，滚动轴承检测技术主要包括振动诊断技术、声诊断技术、油膜诊断技术、温度诊断技术。
关键词：振动信号；滚动轴承；故障；探索
1 前言
简要介绍了滚动轴承的几种检测方法和滚动轴承振动信号检测的优点，讨论了振动诊断在滚动轴承中的诊断和应用，以期对相关工作有所帮助。
2 机械滚动轴承磨损的本质
滚动轴承在使用过程中，由于运动频繁，表面原有的工作元件开始脱落腐蚀。在高温高压运行状态下，轴承疲劳，外观变得非常脆弱，最终失去了工作特性。这样一个不好的操作必然会给生产造成不可弥补的损失。
3 滚动轴承的几种检测方法
3.1 油膜诊断技术分析
油膜诊断技术是通过检测轴承内外环的阻力来诊断轴承的磨损程度。在正常情况下，轴承内外环在油膜环境下的阻力保持一定的电阻值。当轴承磨损时，内部油膜的分布会发生变化，因此可以通过改变轴承的阻力值来判断轴承的磨损程度。该检测方法适用于轴承外露部位，对划痕、压裂、剥落等的诊断效果较差。
3.2 温度诊断技术分析
当轴承表面发生变化时，轴承温度发生变化。因此，轴承的磨损程度可以根据轴承温度的变化来测量。在轻度情况下，通过温度测量很难检测轴承环内外表面的点蚀、磨损和撕裂。因此，这种试验方法不适合早期轴承小故障处理。由于温度测量的限制，只有当轴承磨损到一定程度，轴承脱落，轴承润滑不协调，轴承载荷增加和变化时，才能敏感地检测到。
3.3 振动诊断技术分析
轴承振动技术是一种较为常见的诊断技术。这是一个规则的振动频率，周期性地发生在轴承表面的旋转损伤。信号由安装在轴承上的传感器捕获，并对其轴承磨损进行测试。
4 滚动轴承振动信号检测的优点分析
a）能及时检测各种轴承的异常现象；b）能及时诊断轴承早期故障的微小变化；c）能实时判断；d）由于振动来自轴承本身，不需要特殊的振动源；e）信号易于采集和处理。
5 振动轴承检测方法及采集分析
轴承故障检测需要五个方面:测试、信号采集、信号分析、提取和决策干预。因为在捕捉信号的过程中，需要对信号进行处理，所以大致可以分为以下几个步骤:a)信号采集。通过该装置的功能，可以对滚动轴承的工况、运行状态、运行频率等数据进行监控，真实、客观地反映轴承工况;b)信号提取。利用计算机提取轴承运行过程中反射的信号;c)对信号进行排序。筛选、整理各时段轴承状态信号;d)信号的诊断。判断各种信号，客观反映轴承的实际情况;e)信号决策。对信号的最终反射进行合理的归纳、决策和评价，包括自诊断、控制和调整、维护、连续检测等。
5.1 滚动轴承中速试验台分析

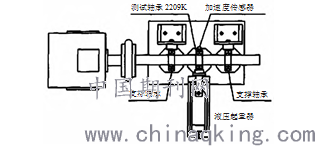

与低速试验台不同的是，中速试验台将双排深沟球轴承（型号2209k）与加速试验装置连接。在试验轴的负载上加一个液压千斤顶。见图1
.png)
图1 中速实验台
5.2 滚动轴承低速试验台分析

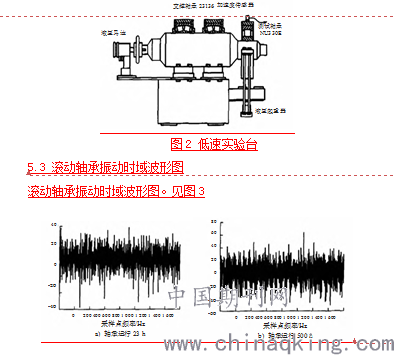

低速轴承试验台位于连接轴上，装有低速液压马达进行组合试验。为了保证试验的准确性，在设计开始时将其固定在一起，以保证其稳定性。图2
.png)
图3 滚动轴承振动时域波形图
6 在滚动轴承中的振动诊断及其应用
随着汽轮机、发动机、航空动力、燃气轮机、离心机和轴流压缩机、风机、泵、涡轮等旋转机械的增多，国家化学工业得到了迅速发展。军事工业、民用运输工业、航空航天、航海和核工业对轴承作业的安全可靠性要求越来越高。大量老化、退役机械需要检修和诊断，以往依靠人体器官检查机械问题的方法已不再适用。随着现代工业的发展，深入研究力学性能和发现潜在问题显得越来越重要。现代设备与传感技术的配合，应提高到一个新的高度，进行故障排除和搜索。
轴承振动诊断需要建立一个强大的备份数据库，一个数据可以映射到各种故障原因，因此有必要对轴承运行状态下的各种数据进行收集、整理。针对每种状态下轴承存在的问题，建立相应的映射。这些图被集中处理，并通过故障表或其他信息获得正确的故障诊断数据。数据的准确处理成为研究的难点。本研究首先分析了信号产生的机理，分析了不同条件下的不同信号特征，然后根据轴承工作损伤的不同特征对这些信号源进行分类。目前，轴承振动诊断技术应用广泛，大部分轴承检测功能都是基于振动检测原理，这是一种流行的诊断方法，基于振动频率测试来诊断轴承运行状态。轴承的可靠性。在这方面，许多理论研究都集中在振动性能、振动精度的探索上。在对不同运行状态和故障类型进行诊断和分析的基础上，建立了功能强大的数据分析库。在本文提出的数据分析库中，主要根据峰值等时域参数，准确判断轴承的损伤运行情况。通过仿真实验和仿真试验，研究了短波的位置变换和频率变化，并对其不稳定特性的变换进行了修正。
结语：机械维修与诊断对设备的使用寿命至关重要。机械故障的勘探，是为了更好地查清问题的根源，及时处理，并为以后的勘探储存数据。随着科学技术的发展，以计算机为核心的计算机神经网络诊断已成为一个前沿课题。综合皮带保护装置，用于在轴承转速监测的情况下对皮带的运行进行监测和保护。
参考文献：
[1]钟秉林,黄仁.机械故障诊断学[M].北京:机械工业出版社,1997.
[2]张润林.旋转机械故障机理与诊断技术[M].北京：机械工业出版社,2002.
[3]王江萍.设备状态检测与故障诊断技术[M].西安：西北大学工业出版社,2003.
[4]林京，屈梁生.基于连续变化小波的信号检测技术与诊断故障[J].机械工程学报,2000,35(12):95-100.
[5]孟庆，何正嘉，赵纪元.调制信号的时一频分布特征及应用[J].振动:测试与诊断,1994,14(4):7-14.
论文作者:许云皓
论文发表刊物:《防护工程》2018年第36期
论文发表时间:2019/4/4
