关键词：水运工程；扭王字块；质量通病
Analysis of the common defects of concrete construction quality in the precast of writhing block
Bian Chao,
（Tianjin Deep Foundation Engineering Co.,，Ltd.,Tianjin，300222)
Abstract：writhing block is a common concrete prefabricated member in water transportation engineering, which is widely used in breakwater, bank protection, cofferdam and other structures, and has important functions such as wave retaining, energy dissipation and protection. The factors of common quality defects in the prefabrication process of writhing wang zi block are analyzed, the corresponding measures are formulated, and some results are obtained. By looking up the opinions of relevant papers, the paper puts forward the management measures of common quality problems in water transportation engineering, which provides a certain reference for the control of common quality problems in precast concrete construction.
Key words：port and waterway engineering;?accropode、common quality defects
0引言
对港池设施的安全起着重要保护作用的防波堤是港口工程的重要组成部分。但是防波堤由于多重因素造成了反复的通病的出现，例如不完善的治理措施、不到位的管理等因素，同时在施工过程中出现的因素也是造成防波堤质量通病的重要原因，例如技术质量管理水平以及责任心、施工人员技术水准以及施工工艺等。现在一些新的混凝土质量通病随着建筑材料、工程结构形式的变化不断出现。
1实例分析
1.1工程概况
本文采用一全长1219m的港池防波堤工程作为相关案例进行分析，其位于唐山港曹妃甸港区。坡脚设护底块石防止波浪的淘刷，扭王字块作为坡面护面结构，坡面是采用的抛石斜坡堤结构，垫层块石设置在堤心石与护面块体之间，5.0m的顶面宽度，5.5m标高的堤顶。该项目主要的分部分项工程是扭王字块体护面[1]，不仅存在工期紧的问题，还存在工程量大的护面工程；为使得预制扭王字块能达到4--6%的含气量，同时具有足够的抗冻能力，采用C35 F300的混凝土，但是，扭王字块外观质量因为较高的含气量使得外观质量难以保证，因为整个防波挡沙堤的质量防护与防波堤的耐久性、牢固性直接相关，这直接受到扭王字块预制质量的影响，因此，混凝土质量通病防治工作在扭王字块预制过程中的动工质量节制尤为重要。
1.2原因分析

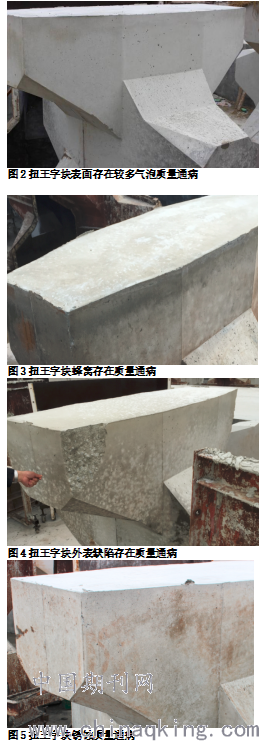

预制成品扭王字块需要在制作前期进行质量检验，随机抽取5天的预制成品作为检验样品，分析、统计抽检样品数据，得到预制成品相关质量通病：扭王字块烂脚、外表缺陷、顶部蜂窝、锈蚀，同时表面存在较多的气泡，其中分别占12%、13%、49%、14%和82%的比例。
.png)

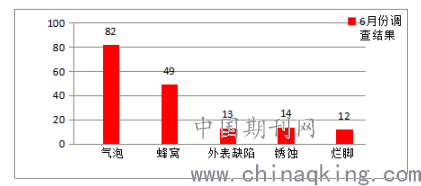

图1预制成品扭王字块抽样统计图
从施工过程方面进行分析，造成以上统计调查的混凝土质量通病主要是有以下方面造成：
1）搅拌站未及时掌握现场混凝土坍落度、实验室的原材料检验等相关数据，出现不稳定的混凝土原材料与配合比。
2）分5层浇筑的12t扭王字块出现每层有少振、漏振现象，由于施工人员不足的责任性导致出现较厚分成的混凝土浇筑。
3）快插慢拔的混凝土振捣由于不足的施工人员技术水平而达不到要求，出现不均匀的振捣点振捣，出现质量较差的扭王字块质量[4]
4）模板反复用高压水枪冲洗锈蚀，锈水滴到底板，导致底板污染，浇筑后混凝土上有锈迹[5]。
5）有少量模板存在变形问题，而施工人员的加快生产，没有及时修理变形模板。为了加快模具周转，造成构件破坏。
6）较低的混凝土强度和较差的混凝土和易性由于较多大颗粒存在于所有粗、细骨料中，出现掉角、构件易破损、气泡难排出等问题。
7）预制块体效果因为脱模剂、模板油的更换出现不明显的改善效果。
8）构件的质量受到管理人员现场监护有关，有管理人员在现场的质量明显高于不在现场的质量，因此，为提高构件质量，需要加强现场抽查、监督。
9）扭王字块质量受到吊装、拆模的空间大小无关，能够满足施工需求。
10）扭王字块质量不受到大风、下雨的影响。
.png)
.png)
经研究分析产生以上质量通病的主要原因如下：
1）生产数据反馈跟不上；
2）技术管理人员监督不到位导致工人不按规章秩序施工；
3）工人技术水平低，操作不稳定；
4）模板变样、腐蚀严重；
5）细骨料含泥沙较多；
6）现场管理不到位。
1.3制定对策
1.3.1要求施工项目实验员、施工技术人员发现问题及时沟通；及时采取措施方案。
1.3.2建立施工管理和奖罚制度,分工负责,优化组合,加强管理。为调动工人的积极性，建立奖惩制度，奖优罚劣，将工程的质量提高，提高施工的速度，使总体的经济效益提高。
1.3.3在施工前，必须进行书面的技术交底，同时在施工的过程中要进行现场管理人员进行的技术指导。要对工人进行教育，在现有工程的基础上对相关经验进行总结，从中吸取教训；
1.3.4要在每套模板上增加斜力撑，数量为2×4道；不仅要更换变样模板，同时需要进行止浆条的更换，并进行打磨模板[7][8][9]；
1.3.5要严格进行验收每一道工序，并在施工过程中设立现场管理人员对相关工程进行监督。
.png)
在扭王字块预制过程中，相应的对策的实施不仅提高了施工速度，同时大大减少了相关产品的质量通病。在本项目的扭王字块预制过程中，由于相应的对策的采取，扭王字块产品的质量通病大大减少[10]。
2质量通病控制措施
2.1坚持标准化和规范化管理
要实现工程质量通病的减少和避免、提高工程质量需要合理控制确定混凝土配合比、检验和控制原材料的质量并按照混凝土质量控制标准GB50164-2011严格执行。同时，实现标准化、规范化的工程质量通病治理过程。要实现全员质量意识的提高，就需要监督、监理、施工、建设等单位的配合，实现有效的质量通病治理工作。将质量责任明确，建立严谨的管理机制，并将制度和质量保证体系进行建立和完善，一线施工技术管理人员要严格落实治理方案，每位具体施工操作人员要严格落实工艺细节。将质量管理机制加强，建设质量安全体系，将工程质量管理标准化进行全面推行，工程质量管理长效机制要进行有效建立，并将相关操作规程、工作标准和管理制度进行有效落实，包括工序质量过程控制、工程实体质量控制以及施工项目质量管理等，工程实体质量控制程序化及质量行为规范化进行有效建设，均衡发展工程质量，改变粗放型混凝土通病治理和质量管理工作，建立集约化发展，将质量质量管理水平进行有效的提高。
2.2加强施工建设单位各方管理制度，确保五个落实到位
2.2.1确保建设管理人员到位
项目假设单位要对工程质量负总责，将工程质量管理责任进行有效落实。工程勘察设计、施工、监理队伍要合理选择和委托，针对有关规定，对工程造价和建设工期进行合理确定，坚决避免恶意压价和盲目赶工现象。工程质量监管要严格加强，尤其是重点、难点和薄弱环节，加大工程质量检查力度，监督检查监理、施工单位质量行为，对于工程竣工验收等方面的信息建设单位要主动公开，接受社会监督。
2.2.2确保精细施工到位
加强精细化施工的理念，建立、完善自检体系，作为工程质量的直接负责人的施工单位要对现场施工管理进行严格控制，通过从细部入手的方式，控制好分项质量指标。大、小型的预制构件要具有相同的重视力度；管线沟槽等附属工程要与码头水工主体具有相同的重视程度。实现精益求精，精工细做。
2.2.3确保规范监理到位
监理组织机构是作为质量现场管理者的监理单位需要建立的，保证专业监理人员懂技术、会管理，建立监理工程师负责制。做好事前控制，将监控手段进行创新，并实现预控能力的提高，提高工作效率。要对工程验收、现场管理、试验检测、设备进场、施工工艺等各个重要关口的严格把控，强化现场管理，要进行平行检测和规范独立抽检，利用数据建立相关标准。针对无序流动、自律意识不强管理松懈等问题，要加强监理人员管理，建立一批优秀的水运工程监理队伍，具有较强的综合实力、较高的社会信誉、水平稳定的监理人员，使其对现代化港航建设发展需求具有较好的适应能力。
2.2.4确保科学设计到位
设计单位要着眼于精品工程的创新、质量保证体系的建立健全，将新工艺、材料、技术进行应用，降低因设计所产生的差错，在工地要设立派驻设计代表加强现场跟踪服务，将施工过程中存在的设计问题进行有效的解决，并做好设计变更和技术交底等方面的工作，要从设计角度合理优化，确保工程质量，提出质量要求采取治理质量通病防治方法，提高工程质量要求。
2.2.5确保质量监督到位
行为监督和实体监督是需要质量监管部门加强重视的方面。要严格履行质量监督职责，要将质量鉴定、过程控制以及预前控制放在同一高度，重视上岗资格认证，加强人员培训。要对原材料进行抽检、进行质量监督交底、审查资质等，管理好源头，这是监督过程中的重要方面；要对工程施工进行密切跟踪，尤其是进度相对较快、工程建设周期相对较短的港口码头等工程，要仔细检查和验收隐蔽工程和工程的关键部位，实现服务和监督到位。
2.3 强化检查验收，把好四个关口
2.3.1把好原材料质量关
使用点多、量大，并且相对分散是水运工程原材料具有的特点，因此要加强原材料质量的监管，保证工程质量，要严格把控原材料的质量关，坚持使用实验室检测合格的产品。
2.3.2把好标化工地建设关
施工前各项准备工作是水运工程施工需要高度重视的。底胎的制作、模板设计、配槽图设计及槽线分配、配置及管理现场施工人员、钢筋下料、前期资料的报验、原材料进场及试验委托、设计图纸及构件使用计划的熟悉等八项工作是水运工程施工前所需要进行的。在施工过程中各种构件的使用安排以及工程的设计图纸的熟悉是工程相关施工及管理人员在施工前需要进行的工作。要严格检查和测试原材料的数量及质量，使其符合工程设计要求。按照水运工程质量检验标准设定检验项目、组批原则。要及时进行配槽图的发放，对槽线分配情况与各工段长进行详细交底。模板的制作工艺、外形尺寸、材质、数量等要在设计时完全符合工程设计要求。底胎的利用率以及使用效果要在其制作工程中进行有效的保证。
2.3.2把好结构物外观质量关
不仅要重视模板的牢固性的检查，在进行混凝土浇筑时，还要加强缝隙的检查，要打磨清理干净模板，脱模剂要涂抹均匀，要严密堵塞模板缝隙。混凝土的搅拌时间要适当。必要的安全措施要在高度超过2m的混凝土浇筑时进行有效的采取，如在下料时使用串筒等。每次振捣间隔距离要在混凝土入模后实现有效地掌握，要进行有规律的振捣，分层、按顺序进行，避免出现漏振。
2.2.4把好工程耐久性关
工程耐久性是水运工程的重要方面，尤其是位于海洋环境中的港口建设。达不到耐久性要求的码头会有裂缝、锈斑甚至是剥落等现象出现在混凝土表面，这会使得投入使用的码头无法正常使用，这是在钢筋混凝土结构工程以及普遍采用的沉箱结构码头常会出现的。要加强治理影响耐久性质量通病，并实现施工精细化管理，加强研究施工精细化管理，加强普通混凝土耐久性，对于模板、钢筋以及混凝土的质量控制要加强，将工程的耐久性提高。
3结束语
本文主要是针对防波挡砂堤中所用到的扭王字块进行研究，对其具有的各种质量通病产生的因素进行分析，因此要加强总结技术管理以及生产施工中存在的问题，应用先进的技术和工艺，加强技术人员的业务能力，提高施工人员的技能水平，同时应用各种新材料。对施工过程中存在的问题要高度重视，这对相关问题建立相关针对性措施，将管理水平提高，提高预制混凝土构件的质量。
【参考文献】
[1]水运工程质量检验标准（JTS257-2008）[S]．人民交通出版社．
[2]防波堤设计与施工规范（JTS154-1-2011）[S]．人民交通出版社．
[3]水运工程混凝土质量控制标准[S]．人民交通出版社．
[4]水运工程混凝土施工规范[S]．人民交通出版社．
[5]《防护工程》2018年第9期作者：张丽敏 栾玉洁
论文作者:边超
论文发表刊物:《城镇建设》2020年1期
论文发表时间:2020/4/3
