摘要：对于当前我国建筑行业来说，发展装配式建筑已经成为了未来的主流方向，同时也是实现我国建筑产业现代化的主要方法。而要想在当前我国市场环境中实现装配式建筑的推广，就应该明确相关连接技术，保证整个建筑工程的质量。本文以某装配式建筑工程为例，对工程的细节部分进行了全面的分析，明确了混凝土剪力墙施工技术的具体内容，并分析了整个工程的优势与劣势。在工程项目中，带底部后浇区的墙体预制构件竖向连接则是本次工程的创新内容，能够显著提高最终的工程质量。
关键词：装配式建筑；剪力墙；施工技术；底部后浇区
随着我国城镇化建设的不断推进，各个地区的建筑企业都开始朝着产业化的方向发展。在当前我国各个地区的建筑产业中，装配式建筑逐步发展壮大，并且在我国多个地区都出现了一些示范项目，比如海门中南世纪城96号楼等。但从整体建筑产业上来看，装配式建筑所占的比重非常小，跟预期的百分之十五还有较大的差距。就当前我国的行业市场情况以及装配式建筑的实际情况来看，要想在我国各个地区完成装配式建筑的推广发展，那么就应该重视节点与接缝的连接技术，保证最终的施工质量。而本文也正是从这个方面入手，全面的阐述了装配式建筑混凝土剪力墙的施工技术。
1 工程概况
1.1 工程基本情况展示
本次选择工程为某九年制学校，总建筑面积41952.23m2，建筑单体包括：1#午休楼、2#食堂及风雨操场、3#小学部教学楼、4#初中教学楼、5#实验综合楼、6#行政楼、7#地下室、8#看台。各栋建筑面积分别为：1#午休楼 6158.88 m2，2#食堂及风雨操场 7433.13m2，3#小学部教学楼9170.16 m2，4#初中部教学楼5333.3 m2，5#实验综合楼8472.45 m2，6#行政楼1713.62m2，7#地下室3349.43 m2，8#看台321.26m2
本工程1#午休楼、3#小学部教学楼、4#初中教学楼、5#实验综合楼（1区部分）采用了PC构件装配式结构.
1.2 建筑结构体系
本次选择的教学楼地下层与机房都为现浇结构，而地上各个楼层则选择了装配式结构。其中装配式结构所使用的构件有很多，比如预制内墙、预制楼梯、预制阳台等。在连接方式方面，本教学楼主要有水平构件连接、竖向构件水平及竖向连接。其中前者主要有楼梯、阳台等，而后者则主要有内外墙体连接。在具体连接方面，水平连接一般使用了现浇连接的方式，而竖向连接则使用套筒与钢筋搭接现浇的方式。叠合楼板主要使用了整体式拼缝连接，而楼梯顶部需要先进行预留孔操作，并进行注浆操作，最终构建连接体系。
2 深化设计
2.1 构件连接的深化设计
2.1.1 墙体预制构件连接技术
在本次工程项目中，墙体预制构件的连接主要分为竖向与水平连接两个方面。

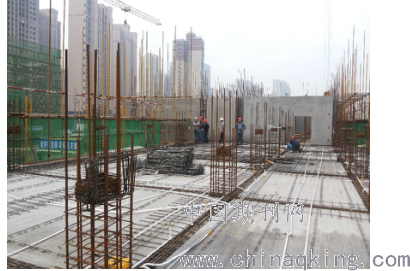

第一，在竖向连接方面，其主要依照自主研发的装配式结构体系进行。即使用套筒锚固和搭接的整体方法，在剪力墙的底部两端部位布设了套筒连接，而在中间区域布设了钢筋连接，并使用绑扎搭接的方法。具体如图1所示。在使用了这种方法以后，取得了显著地效益。一方面，连接所需要的锚固连接套筒数量比较少，直接降低了整体施工的成本。同时又因为减少了套筒的数量，因此施工连接节点数量也变少，使得上下区段的连接更加通畅，大大加快了施工速度，具有较高的施工成效。另一方面，本次施工连接技术在剪力墙中间区域采用了钢筋绑扎搭接的方式，最后还会进行模板支护现浇作业，使得这个区域的施工具有非常显著的可靠性，同时也能够保证最终的施工质量。
.png)
图1 预制墙体竖向连接构造展示图

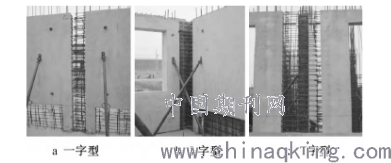

第二，在水平连接方面。在本次教学楼建筑体系中，预制墙板的水平连接主要可以分为三种，即一字型、L字型、T字型。而现浇边缘构件则根据剪力墙的具体结构来进行规划，具体如图2所示。对于本次工程项目来说，那些外延的箍筋和水平筋需要锚固到现浇节点内，而节点内的竖向钢筋则应该绑扎在箍筋内。这样以后，现浇部分与预制版块就会形成叠合式边缘构件。
.png)
图2 预制墙体水平连接示意图
2.1.2 叠合楼板整体式拼缝连接技术
叠合楼板的拼接与安装依然使用了装配整体式混凝土剪力墙的相关结构。拼缝的宽度为120mm到200mm之间，并且在拼缝区域内，预制板中的纵向受力钢筋会伸出来，最终锚入到现浇层中去，。而整体式拼缝通过钢筋搭接，并且两侧的构件会产生整体协同受力，较好的处理了双向板间可能存在的连接问题，同时也减少了整个板的钢筋量，具有较高的工程效益。
2.1.3 预制楼板连接技术
在工程项目中，施工技术人员还使用了预制楼板。在制作原理上，预制楼板是将整个楼梯的阶梯以及部分平台区域进行预先制作，而在后续施工中通常会使用简支连接。即一端采用了固定铰，而另一端则使用了滑动铰。在具体安装的时候，通常都会在安装面上布设一些垫片，并基于垫片的标高来使用M15的砂浆来进行平铺，同时还要使用墨线弹出构件外边线。在间隙区域，还应该填充一些M15的水泥砂浆，而在裂缝区域则应该进行打胶处理（具体如图3所示）。这样以后，整个连接质量就能够得到保障。
.png)
图3 预制楼板连接
2.1.4 预制阳台连接技术
本次教学楼的预制阳台主要有整体式和叠合式两类，其中前者是对所有的阳台板进行整体预制，并且将钢筋锚固到现浇层中，最终能够使其形成一个整体。而后者则是对整体阳台板进行部分预制，而其他部分则使用现浇的方式。比如先预制60mm的阳台，并且在这部分预制阳台安装安成以后，其余部分在开始进行现浇作业。而为了保证两者之间的整体性与协调性，应该将预制阳台的结合面布设为粗糙面，在后续施工作业的时候再进行整体施工。
2.1.5 保温一体化技术
目前我国提及的住宅产业化体系中，将保温模块直接预制到墙体体系中，不但具有较为显著的防火性能，同时也能够使得外墙的保温体系跟墙体结构具有近似的寿命，可以较好的避免外墙中各个装饰物出现脱落的情况。
2.2 构体支撑体系设计
2.2.1 墙体预制构件支撑体系

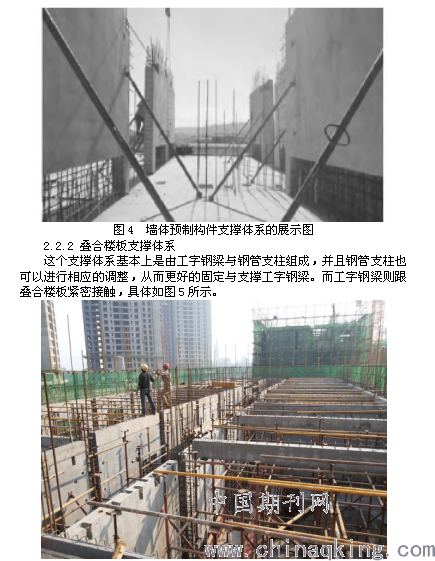

在本次住宅工程中，预制墙体支撑体系直接使用了斜向对拉螺杆。而这个螺杆具有顶拉两个功能，并且下端也直接固定到叠合楼板中，上段则固定在预制墙体中。其中上端跟地面的距离应该保持在180cm左右，而下面跟墙体之间的距离则保持在130cm左右。具体支撑情况如图4所示。
.png)
图5 叠合楼板支撑体系展示图
3 整体施工流程分析

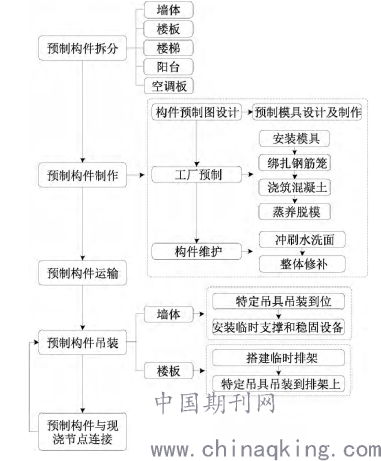

结合本次施工的实际情况以及施工条件，本次施工流程如图6所示。相关施工人员应该严格按照施工流程进行，并且在出现疑问的时候要及时询问，避免因为技术交底问题而出现质量下滑的情况。
4 施工关键技术以及质量控制措施
在所有产品进入到施工现场之前，都要进行相应的进场检验工作，避免产品在采购与运输过程中出现质量问题。如果在检验过程中发现那些具有严重质量问题的产品与原料，那么应该禁止其进厂并追究相关责任。
在使用套筒连接的时候，相关施工人员也应该做好模具固定操作，避免套筒在施工过程中出现位移的情况。一般来说，施工人员应该能够将位移误差控制在5mm以内。
在进行钢筋套筒灌浆作业之前，应该在施工现场进行灌浆模拟工作，并进行强度检验，在这些工作都显示合格以后才能够进行后续的灌浆施工活动。而在灌浆的全过程中，施工方也应该分派相关的技术人员、质检人员和监理人员进行现场监督，并做好相关记录工作。当具体施工出现问题的时候，应该进行及时的制止并进行相应的纠正，避免错误的施工行为给后续施工带来较大的困扰，影响最终的施工质量。
.png)
图6 施工流程展示图
5 工程施工的整体效益
在本次项目施工中，针对底部后浇区的墙体预制件具有较好的连接性能，同时也显著降低了整个工程项目的成本，并且各项部分的安装也有着较强的可靠性。不仅如此，本次教学楼体系的施工质量要求本身就比较高，而本次工程在关注施工技术可靠性的基础上，也加强了各个区域施工的质量监督与控制，并且在工程实践中也在不断改进具体的连接技术。对于本次项目中的施工方来说，在装配式建筑施工方面也累积了很多经验，并且也在具体工程施工中提高了技术人员与管理人员的经验，能够促进我国的住宅产业化发展。
6结束语
随着我国各个地区城市现代化建设的不断加快，装配式建筑在我国各个城市也会有更为广阔的应用前景。在这种情况下，我国各个建筑企业就应该在平时运营发展过程中积极关注装配式建筑的相关技术以及各个地区的应用实例情况。而在本企业负责建设装配式建筑的时候，也应该积极关注建筑节点与接缝的具体施工作业，尽可能提高施工的可靠性。这样以后，整个装配式建筑的最终施工质量才能够得到较好的保证，同时也能够给企业累积较多的装配式建筑施工经验，促进装配式建筑在我国市场环境中的推广。
参考文献
[1]闫文赏，陈建伟，刘暄，张晓峰.带底部后浇区的装配式混凝土剪力墙住宅施工技术[J].施工技术，2018，47（12）：58-61.
[2]孙岩波，李晨光，彭雄，阎明伟，马恒.装配式预应力混凝土框架-剪力墙结构施工技术应用研究[J].施工技术，2018，47（04）：32-34+40.
[3]王玉国，涂刚要，张楠，程洋.装配式混凝土剪力墙结构工程塔吊附墙装置施工技术有限元分析[J].安徽建筑，2017，24（04）：153-155.
