（广东电网有限责任公司惠州供电局 广东惠州 516000）
摘要：断路器放电跳闸是断路器常见的缺陷之一，也是危害极大的一类缺陷。而导致断路器放电的原因较为复杂，不同厂家不同型号发生的原因也不一样，每起缺陷需要认真查找事故原因，采取有效的措施，消除故障。本文就一起220kV断路器内部绝缘击穿跳闸现象开展研究和分析，并对其原因及初步防范措施进行了总结，通过分析引发读者思考。
关键词：220kV断路器；击穿；解决措施
在电力系统运行期间，220kV断路器故障十分常见，其中断路器击穿放电故障原因多样，危害较大，若不加以及时有效的解决，势必会在一定程度上影响电力系统的安全运行，故正确认识220kV断路器击穿放电[1]的危害，认真分析其原因并积极寻求解决之道，不仅重要而且必要。
.png)

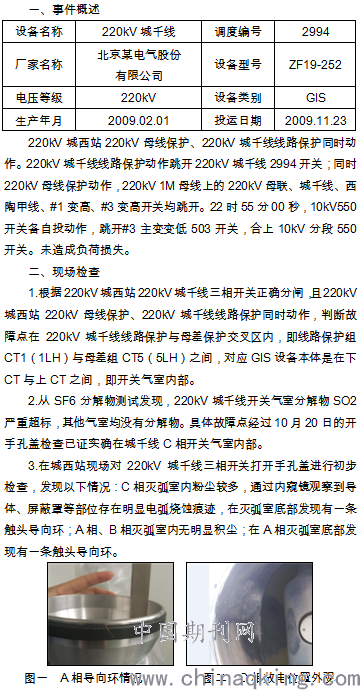

图一 A相导向环情况 图二 C相放电位置外观
4.对220kV城千线三相开关进行了解体。B相开关：没有发现明显异常情况；导向环没有脱落，静触头座内壁、动侧屏蔽罩外沿没有发现金属摩擦痕迹。A相开关：导向环脱落掉到灭弧室底部，静触头座内壁、动侧屏蔽罩外沿有明显金属摩擦痕迹。C相开关：导向环脱落掉到灭弧室底部，静触头座内壁、动侧屏蔽罩外沿有明显金属摩擦痕迹；壳体内壁、下出口屏蔽罩、下出口盆式绝缘子、动侧不锈钢屏蔽罩上均有明显电弧烧蚀痕迹。掉落导向环比B相导向环（未掉落）约长2mm，放回动触头屏蔽罩凹槽内后无法充分贴合，出现翘起现象。
三、分析结论
1.导向环在安装到位后，嵌于导向环凹槽内，在非特殊情况或人为拆卸的情况下，导向环不存在运行过程中掉落的可能性。
2.在产品制造时，未能严格把控产品质量，使用了长度超标的导向环，导致导向环与动触头屏蔽罩凹槽贴合不良，存在翘起现象，在安装过程中，翘起部位被静触头座卡阻，导致导向环脱落，厂内未严格履行组装后的检查确认职责，导致缺陷未被及时发现。
3.运行后，由于没有导向环，动触头侧屏蔽罩与静触头座内壁摩擦，所产生的金属碎屑在掉落过程中，飘落到下出口屏蔽罩与壳体内壁之间，引起电场畸变，发生气隙击穿，导致短路。
4.导向环脱落的主要原因应为导向环尺寸过长，导致无法与动触头屏蔽罩凹槽紧密贴合，出现翘起现象，最终在安装对接过程中挂蹭掉落。
四、解决措施探讨
1.对解体后的开关进行复装，进行X光试检测，评估通过X光这个手段能否有效发现导向环脱落的现象。在开关处于半分半合状态下，通过X光可初步判断导向环有否脱落（开关处于合闸、分闸状态下，无法判断）。
2.对存量的其他同型号开关，结合设备A修/B修，检查是否有导向环脱落。
3.对增量的同型号开关，严格执行南网最新版GIS技术规范要求，在出厂前进行开关200次操作试验，然后开盖检查及清洁。
结束语：
发生断路器击穿跳闸现象后，笔者进行了种种设想，然后逐一排查原因，最终找出了缺陷原因。经过处理后，分合闸动作正常，确保了断路器的动作可靠性。只有熟悉设备的传动原理，分析问题由外之内，由易至难，逐一推断，方能找出症结所在。本研究对于处理类似击穿放电现象具有一定的参考与借鉴意义。
参考文献：
[1]徐建源，雷伟.永磁机构真空断路器分闸触头过冲与反弹抑制方法的研究[J].高压电器，2015，03：22-27.
[2]李洪涛. 高压开关气动机构常见故障分析及改进措施[J].高压电器，2013，10：37-45.
论文作者:朱锐锋
论文发表刊物:《河南电力》2019年7期
论文发表时间:2020/1/3
