小水电上网对配网线损的影响及解决措施论文_周发娣

(国网安徽省电力公司金寨县供电公司 安徽六安 237300)

摘要:化石能源的日渐短缺促使人们开始寻找清洁新能源来进行代替。风能、水能、太阳能都是目前的主流新能源。我国的水资源丰富,有较多的可利用水电资源。小水电站的选址一般在偏僻山区,离负荷中心距离较远,且容量小,分布也较为分散。因此,小水电站在发电并网后,对配网有着不小的影响。本文从小水电站的有功损耗计算方式入手,分析其对配网线损的影响,并提出进一步的解决措施,希望对降低小水电并网带来的线损有所帮助。

关键词:小水电;上网;配网线损;影响;解决措施

0 引言

小水电站优点很多,诸如:投资较小、风险不高、清洁可再生等。但随着小水电的建设规模不断扩大,其对电能的节约及电能质量有着不可忽视的影响。目前很多小水电站开发并无良好秩序,项目上马并未经过严格考察,在管理方面也较为混乱,因此,在实际运行过程中,影响了电网的安全、稳定、经济运行。[1]

1 小水电有功损耗的计算方式

小水电站发电并网一般采取T型方式,如图1所示,因此,小水电发电并网到产权分界点的有功损耗可采取固定公式来进行计算。

图1 小水电站发电并网接入方式

计算有功损耗的公式如下所示:

PL=3I2R * 10-3=(P2+Q2)/U2*R*10-3

其中P:有功出力;Q:无功出力;R:k0到k1之间电阻。

在实际的工作中,小水电站发电并网受到很多因素的影响,例如线路电压、线路负荷、小水电发电量等,因此要对其进行综合考量。[2]

2 小水电发电并网对配网线损的影响

2.1 小水电发电并网对配网产生线损的计算方式

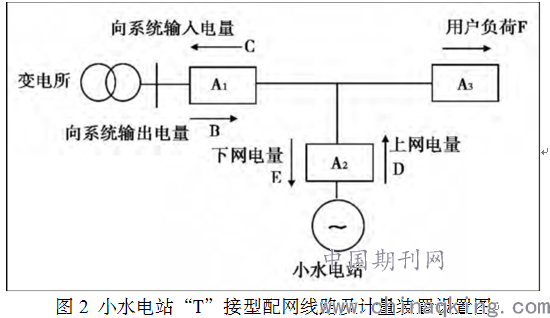

为对小水电站的上网、下网电量分别进行结算,可采取安装具有双向计量功能的智能表方式。因为其一般采取“T”接方式并网,因此将计量装置安装于并网处,如图2所示。

在该配网系统中,其关口电量由两部分组成:

(1)变电站10kV母线;

(2)小水电发电并网的上网电量。

由此可得出,在该配网系统中,其总供电量=B-C+D,售电量为F+E。那么根据线损率计算公式=供电量与售电量之差/供电量*100%,则可得出该小水电发电并网的线损率为=[(B-C+D)-(F+E)]/ (B-C+D)*100%。

2.2 输送功率、线路拓扑结构、长短、潮流流动等对线损的影响

电网的损耗一般分为两部分,即固定损耗与可变损耗。其中,可变损耗是变化的,与输送功率成正比关系,在总损耗中占比较大,约80%。

小水电发电并网对其所在配网产生的线损与很多原因有关。小水电站发电量、其并网的线路负荷、长短、线径、线路拓扑结构,都是影响因素。当小水电站发电并网的配网线路线径小、路径长、拓扑结构复杂时,线路的阻抗就会变高,所产生的线损也会更大。

以下几种情况也会造成小水电站发电并网的过网损耗增加:

(1)小水电站发电出力大于线路用电负荷,造成潮流流动加剧,导致网损增加;

(2)小水电站不发电、少发无功电,造成无功潮流流动,导致网损增加;

(3)小水电站离负荷中心较远,造成潮流流动加剧,导致网损增加。

2.3 人为因素对线损的影响

除了技术原因导致的线损以外,还存在人为因素,主要有以下几点:

(1)小水电站计量管理不到位,当关口计量老化或装置不合格时,并未及时修复、更换,导致计量不准确,造成线损统计数据失真;

(2)反窃电工作未做到位,致使某些不法分子仍在利用技术漏洞进行窃电行为,使得供电量与售电量之差变得越来越大,最终造成线路损耗增加;

(3)线路设备运维不到位,线路老化、线路过长、线径过细等问题长期存在,未及时得到解决,导致线路损耗增加。[3]

3 降低小水电站发电并网对配网线损影响的措施

3.1 成立专门的小水电站管理机构

成立专门的小水电站管理协会可以增强各站各部门之间的协调、沟通,互相借鉴先进经验,避免走弯路。小水电站管理协会应由政府出面协调、管理、授权,监督、指导小水电站的日常经营、积极配合电网调度。

3.2 用先进技术提升小水电站科技含量

在小水电站发展过程中,要充分借鉴国内外先进经验。结合当地负荷特点,地形特点,并充分与市政规划相结合,在合理的位置进行小水电站的建设发展。科技的不断进步,新技术与新设备都广泛应用于各行各业。小水电站也应充分利用科技力量来进行自身的完善与提升。应在发展过程中,有计划、有安排的将新技术引入,以科技创新为前进动力,充分重视科技给企业带来的巨大收益。最终完成小水电站的技术水平、装备水平全面提升,保证电网的安全稳定运行。

3.3 注重小水电站主体建设质量

在小水电站的建设过程中,要充分提高对其建筑质量的要求,对验收与整改工作都提起重视。小水电站的各个建设项目与建设环节都必须要达到相关的质量标准,符合相关设计要求,投运时必须是“零缺陷”。在各种验收资料、竣工资料都合格的情况下,才可并网运行。

3.4 小水电站的调度管理工作应规范

在小水电站投运时,必须安装调度信息监测系统,以便在其发电并网时,可通过技术手段对其进行三遥,即遥控、遥测、遥信。在其投运之后,要充分结合当地电网情况与小水电站发电实际,编制调度制度,制定合理的负荷曲线,合理的小水电站发电并网运行方式,实现电网的安全、稳定、经济运行。

4 结束语

综上所述,小水电的发电并网会对配电网线损产生很大的影响。通过分析其对线损影响的规律,采取科学合理的方式来进行线损影响计算,得出影响最小,收益最大的方式,并结合当地的地理条件等外在因素来进行小水电站的规划、建立。通过采取一系列的管理措施,最终将小水电发电并网带来的线损降到最低,在合理利用无污染、可再生新能源的同时,也给配电网运行的安全性加一道保障。

参考文献:

[1]胡秀珍,翟伟芳,张勇军. 小水电上网对配电网线损影响分析[J]. 农村电气化,2011,(11):51-52.

[2]林晨. 探析农村小水电上网对配电网线损的影响[J]. 现代工业经济和信息化,2014,(21):68-69+96.

[3]崔桂兴,杨强. 小水电上网对配网线损的影响及解决措施[J]. 青海电力,2014,(02):23-26+31.

论文作者:周发娣

论文发表刊物:《电力设备》2017年第17期

论文发表时间:2017/10/18
