樊文芳 赵崇嵩 韩国清 龚雷 刘延博 张会龙 杨珂懿 王爽
国网天津市电力公司城东供电分公司 天津 300250
摘要：一般作业人员在35 kV、110 kV架空输电线路攀登杆塔时常徒手攀登，没有任何保护措施，有极大的高空坠落风险。基于此，本文研制出了一种攀登杆塔安全防护装置，分为第一人攀登杆塔装置和后续人员攀登杆塔装置。该装置的研制解决了攀登杆塔无安全防护的问题，提高了作业的安全性。
关键词：输电线路；攀登杆塔；扣环；安全
1引言
电力安全工作规程第6.2.5条规定“220kV及以上线路杆塔宜设置高空作业人员上下杆塔的防坠落安全保护装置”“，第6.2.1条规定”规定“高处作业时，安全绳、带应挂在牢固的构件上或专为挂在安全带用的钢架或钢丝绳上”【1】。
目前在天津范围220 kV及以上电压的线路杆塔安装了防坠轨道，而作业人员在35 kV、110 kV架空输电线路攀登杆塔时仍然是徒手攀登，存在极大的高空坠落风险。但是若安装防坠轨道不仅造价过高，而且使用一段时间后容易脱落或错位导致两节导轨之间错位，并存在顶部及底部无限位或限位强度不足等问题【2-3】。
2结构设计
2.1整体思路图

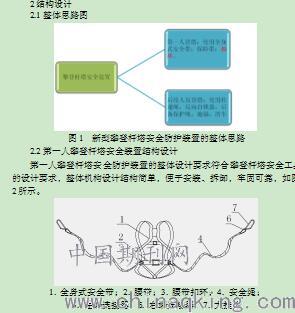

图1 新型攀登杆塔安全防护装置的整体思路
2.2第一人攀登杆塔安全装置结构设计
第一人攀登杆塔安全防护装置的整体设计要求符合攀登杆塔安全工具的设计要求，整体机构设计结构简单，便于安装、拆卸，牢固可靠，如图2所示。
1. 全身式安全带；2. 腰带；3. 腰带扣环；4. 安全绳；
5. 左端连接器；6. 右端连接器；7. 大挂钩
图2 第一人攀登杆塔安全装置整体结构设计
此安全防护装置括全身式安全带、腰带、腰带扣环、左端连接器、右端连接器，全身式安全带包含一个腰带，腰带左右两侧各有一个腰带扣环，扣环上各系一根带有连接器的安全绳。带连接器式安全绳包括左端连接器、右端连接器和大挂钩。安全绳的左端连接器挂在腰带扣环上，安全绳右端连接器挂有大挂钩。
图中安全绳的外皮是是丙纶材质，不仅轻便还耐脏耐磨，破断拉力为1800 kg。左右端连接器为不锈钢材质，开口为10～12 mm，并且均含闭锁功能，关闭时自动上锁，在上锁状态下必须经过两个及以上动作才能打开。大挂钩有镀锌和镀铬两种材质，其开口为10～12 mm，并且含有保险锁，是凸槽弹簧设计，打开需要人手按下弹簧，松开则自动上锁。
3使用方法
3.1第一人攀登杆塔
采用本装置分为第一人攀登杆塔和后续人员攀登杆塔。第一人攀登杆塔时，先将一侧安全绳上的大挂钩挂在高处的铁塔梁上，攀登至一定高度后，将另一侧安全绳的大挂钩挂在另一个角钢横梁上，然后取下第一个扣环继续攀登，以此反复使用扣环，确保登塔人员在登塔过程中始终通过后背保护绳与铁塔相连，保证第一名登塔人员不发生高处坠落。

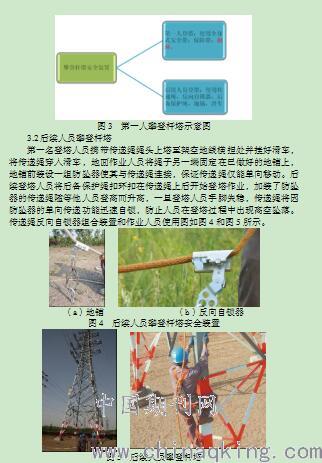

图3 第一人攀登杆塔示意图
3.2后续人员攀登杆塔
第一名登塔人员携带传递绳绳头上塔至架空地线横担处并挂好滑车，将传递绳穿入滑车，地面作业人员将绳子另一端固定在已做好的地锚上，地锚前装设一组防坠器使其与传递绳连接，保证传递绳仅能单向移动。后续登塔人员将后备保护绳扣环扣在传递绳上后开始登塔作业，加装了防坠器的传递绳随等他人员登高而升高，一旦登塔人员手脚失稳，传递绳将因防坠器的单向传递功能迅速自锁，防止人员在登塔过程中出现高空坠落。传递绳反向自锁器组合装置和作业人员使用图如图4和图5所示。
（a）地锚 （b）反向自锁器
图4 后续人员攀登杆塔安全装置
图5 后续人员攀登杆塔
4装置的评价
本文设计的攀登杆塔安全防护装置结构简单，便于安装、拆卸，牢固可靠，扣环直径满足要求，可确保作业人员始终通过保险绳与铁塔相连，有效消除登塔作业人员的恐惧心理，避免高空坠落事故发生，保证作业人员安全和家庭幸福，提高供电可靠性，提升电网企业的社会形象。不过该装置还可以进一步优化和完善，可研究简化攀登杆塔装置，不再分为第一人攀登杆塔和后续人员攀登杆塔两部分。
5总结
作业人员攀登35 kV、110 kV架空输电线路杆塔时常徒手攀登，无安全防护装置，存在极大的高空坠落风险，本文研制的输电线路攀登杆塔安全防护装置有效解决了生产实际中的问题。
从实际出发，输电线路攀登杆塔安全防护装置进行了结构设计，分为第一人攀登杆塔和后续人员攀登杆塔，前者通过确保登塔人员通过后背保护绳与铁塔相连，后者通过反向自锁器来确保作业人员不发生高空坠落，保证作业人员的人身安全，实际应用效果良好。
参考文献：
[1] GB 26865-2011 电力安全工作规程 电力线路部分[S] .
[2]孙慧颖，景莉，许永刚.输电线路高空作业防坠落装置现状研究[J].山东电力技术，2015（11）：43-46.
[3]宋前雨.线路杆塔高空防坠落装置的研究与应用[J].中国西部科技，2011（22）：20-23.
