摘要：独立基础是建筑工程中一种使用广泛的基础，对整个工程的质量起着重要的作用。测量放线是独立基础施工的前提和依据，比较和研究独立基础不同的测量放线方案，对于提高施工效率、节约成本、缩短工期具有重要的现实意义。
关键词：独立基础；承台；测量放线；全站仪；线锤
引言
在第四届21世纪中国建筑企业家论坛上，建设部副部长黄卫就当前形势下如何加快企业的快速发展提出了十条具体建议，并首次提出了中国建筑业要向世界建筑强国迈进的目标。科学技术是第一生产力，而掌控科学技术的是技术人员，提高技术人员的技术水平是早日实现中国梦的重要保障。对建筑工程中广泛使用的独立基础承台测量放线通过四种方案的比较，有利于增强技术人员的技术水平，提高生产一线的施工效率，加强技术传播与交流。
1 项目概况
“蓝光嘉宝班”是四川城市职业学院与四川嘉宝资产管理股份有限责任公司联合开办的，旨在为企业培养面向房屋交付使用后，物业板块的设施设备维护人员。2013年9月正式招收第一届学生，至今已顺利毕业两届学生，为企业输送82名专业人才。通过校企联合招生、共同讨论制定人才培养方案、课程改革、企业文化进班级、双主体管理、寒暑假工学交替、共建质量监督体系等措施培养学生（学徒），取得了较好的效果。
2 四种测量放线方案的比较分析
2.1 牵线+眼瞄法

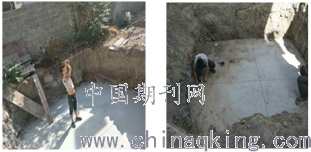

牵线+眼瞄法是一种利用牵的广线作为轴线，通过人站在基坑上直接用眼睛看广线，指挥基坑内拉出墨线的两个人手左右移动，直到墨线与牵的广线在视线中重合，然后直接用墨线在垫层上弹出轴线，再进行层承台边线测量放线的一种方法，是利用人的肉眼和经验替代经纬仪等测量仪器的一种方法。适用于广大农村地区的自建房，建筑层数为低层或者单层，面积大独立基础多，测量精度要求不高，条件差没有经纬仪、全站仪等测量仪器，不需要质监机构对建筑物的倾斜、变形、跨度等进行质量验收。
.png)
优点：只借助人眼直接定墨线，速度较快；不需要测量仪器，比较方便。
缺点：不借助测量仪器，仅凭人的经验和肉眼放线，准确性不是很高。
2.2 经纬仪+吊线锤
经纬仪+吊线锤是先利用经纬仪和三个已知控制点定好某一条轴线，由于经纬仪看不到基坑内的人，无法与其配合进行打点弹线，只有在基坑上搁一根木枋，将线锤挂在木枋上，人能看见线锤的挂线，指挥其左右移动至轴线上，然后用线锤尖做好标记，确定了轴线上一点。同理，移动木枋的向后，同样的确定一个点，用墨线把这两个点连成一条直线，即是一条轴线。此方法适用于广大农村城镇地区的自建房、拆迁安置工程，城市中的大中小型建筑也可以使用。
优点：在没有全站仪和RTK的情况下也可以完成定轴线任务。
缺点：每一条轴线的测设都必须利用已知控制点，通过经纬仪转角和拉尺定控制桩，比较耗费时间；人为的自己测设了控制桩再去定轴线，增大了测量误差；利用经纬仪照准线锤定轴线，过程较多，比较麻烦。
2.3 全站仪坐标放样法
全站仪坐标放样法是利用CAD或者天正等软件建立假定的坐标系，然后算出各个基坑内想要放样点的坐标，然后在每个基坑内通过坐标放样找到那个点的测量方法。此方法在所有工程中皆可使用。
优点：没有工程限制，所以工程放线皆可使用；在基坑内找点时速度快、效率高、精度高。
缺点：前期利用CAD或者天正软件建立假定的坐标系，计算出想要放样点的坐标这块内业技术对于施工技术人员有一定的难度，很可能不会；需要一定的前期建立假定的坐标系计算放样点坐标的内业工作量。
2.4 RTK放样法
RTK放样法是利用CAD或者天正等软件进行假定坐标的提取，做成CASS数据格式，然后导入RTK手簿，架设仪器转换参数，最后利用参数找到放样点。此方法在所有工程中皆可使用。
优点：没有工程限制，所以工程放线皆可使用；在基坑内找点时速度快、效率高、精度高。
缺点：RTK放样法是利用CAD或者天正等软件进行假定坐标的提取，做成CASS数据格式，然后导入RTK手簿，架设仪器转换参数，最后利用参数找到放样点对于施工技术人员有一定的难度，很可能不会；需要一定的前期建立假定的坐标系计算放样点坐标的内业工作量；一部分工地条件有限，根本没机会使用RTK。
3 结束语
通过比较和研究独立基础不同的测量放线方案，使广大的一线施工技术人员、研究人员、学生了解了每一种方法的优缺点、适用对象、测量方法，对于提高施工效率、节约成本、缩短工期具有重要的现实意义。
参考文献：
[1]杨博.GPS在房建工程测量中的应用[J].建筑工程技术与设计，2018，（8）：2019.
[2]李志军，施惠. 关于工程测量定位和放线控制的研究[J].房地产导刊，2018，（30）：45.doi：10.3969/j.issn.1009-4563.2018.30.043.
[3]田鑫，苏玉超. 关于工程测量定位和放线控制的研究[J].建筑工程技术与设计，2019，（2）：487.doi：10.12159/j.issn.2095-6630.2019.02.0455.
[4]许寅.关于工程测量定位和放线控制的研究[J]. 商品与质量，2017，（46）：132.
论文作者:袁国枢
论文发表刊物:《基层建设》2019年第29期
论文发表时间:2020/3/3
