针对住宅小区供配电设计的相关研究　韦聪成论文_　韦聪成

摘要：近年来政府对住宅小区的建设给予了高度的重视，其中最为注重的一环还是住宅小区的供配电设计，因为电力是保证居民正常生活与工作的根本，若没有对小区供配电进行科学、规范的设计和安装，就会使得供配电系统存在安全隐患，使其在应用过程中出现安全故障，并造成不可挽回的损失。为此需要对大型住宅小区的供配电设计进行详细的研究，并制定出更加科学、合理的设计方案，对于住宅小区供配电应用有着积极的现实意义。

关键词：住宅小区；供配电设计；设计研究

住宅小区是我国电能使用最密集的地方，所以需要更加科学、精准的供配电设计来提供保障。在住宅小区供配电系统设计中，不仅要对供配电设备进行规范、有效的安装，同时对于各项供配电线路的铺设都要根据相关部门规定的标准进行设计，从而防止居民用电过程中发生电路故障。对于供配电设备、供电线路等进行合理有效的设计，这样才能为居民用电提供更加安全的保障。

1 住宅小区供配电设计的分析

1.1 电源设计

在住宅小区供配电设计中，电源是供配电系统的基础设备，其主要有两种类型：一级负荷、二级负荷，所以要在供配电系统中设置两路电源，即便是其中一路电源发生故障需要进行检修，另一路电源依然可以进行有效的运行。而且这两路电源可按照非同时供电的设计方式。例如：在住宅小区的电源设计中，设置的两路电源为 110kV、220kV，可促使供配电系统中电源应用的可靠性，从而用电负荷进行有效的分配。

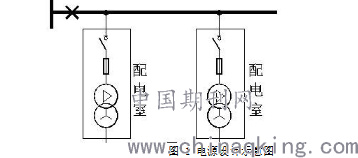

图 1 电源设计示意图

1.2 变电所设计

在住宅小区供配电设计中，对于变电所的设置至关重要，其是保证供配电系统能够有效运行的保障，最好应将其设置于住宅小区用电负荷的关键位置，并在物业一层靠墙位置配置开闭所，然后通过环网柜将电源连接到变电所内。在变电所中配电变压器属于核心设备，作为供配电系统的中枢神经，必须按照住宅小区的用电负荷量进行相应的设计，从而确保住宅小区住户的用电更加稳定。当前住宅小区应用的变压器主要由两种类型：全密封式油浸变压器、干式变压器，可按照小区的具体情况进行合理的选择。

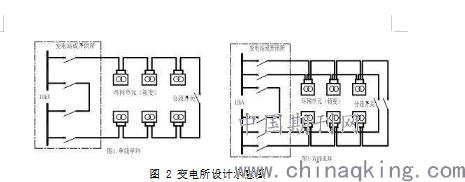

图 2 变电所设计示意图

1.3 主接线设计

在住宅小区供配电设计中，对于主接线的设计是不容忽视的，其主要有两种：高压接线、低压接线，只有对主接线进行规范、细致的设置，才能保障电能供应的安全性、可靠性。例如：在 10kV 的高压系统中，对于单母线要进行分段连接，且将两路电源进行单独的分开运行，选择一路母线做备用并将其断开，若使用的母线出现问题，那么备用母线会自动开启；在 0.4kV 低压系统中，其母线的连接方式与高压系统相一致，然后在母线上设置开关装置，最后应用电气与机械连锁的方式进行主接线的连接。

1.4 应急系统设计

在住宅小区供配电系统中，对于应急系统的设计也是必不可少的关键一环。应急系统主要有两类：发电机应急电源系统、照明应急系统，具体的设计方式为：对于应急电源系统的设置可采用柴油发电机组，不仅能够保障住户高负荷用电的需求，还能弥补供配电的不足，一旦小区出现停电情况，发电机便会自行启动为住户提供电能，与此同时其还具备可靠地的防护功能，有效的防止停电导致的安全事故；为了增强应急照明系统的启动效率，使其在 5 秒以内便能够自行开启。

2 住宅小区供配电设计的注意事项

1）设置配电线路。在住宅小区配电线路设置方面，主要采用的方式是从总配电箱进行分线，并量接到每个单元住户的配电箱中，采用的线路连接有两种方式：树干式配电、分区树干式配电，如果小区居民用电负荷量加大可采用树干式配电方法，能够防止用电量较大而损坏电路，从而确保配电线路能够持续不断的运行，同时对变压器要进行合理的设置，为小区住户用电提供可靠的保障。

2）设置备用配电。在住宅小区供配电设计中，对于常规的用电方式，只需开启主供配电设备便能够保证正常的用电，如果需要进行特殊的用电，且用电负荷量会不断增加，此刻就必须要启动备用供配电设备来缓解高电量负荷的压力。此外对于应急照明灯可配置双电源自动切换装置，以便增强供配电系统的可靠性。

3）控制配变容量。在住宅小区供配电设计中，对于配变容量有着严格的规定，必须要按照住宅小区的实际用电需求，对配变容量进行合理的控制。例如：若采用全密封油浸式变压器，那么配电容量应控制在 630kVA 以内，若使用干式变压器，配电容量可控制在 1000kVA 以内。

4）优化电缆设计。在住宅小区进行电缆设置时，应在电缆铺设位置预留一定面积，一旦电缆发生故障则无需重新铺设，这样就能节省铺设的时间。同时在电缆连接时要对各项线路进行详细的标记，避免电缆连接出现错误；在电缆规划过程中还要充分考虑电压等影响因素，必须要严格遵照电压规定的标准进行供配电电缆设计，从而确保电缆可以正常的使用。

3 结束语

当前住宅小区供配电设计已成为电气工程最为重要的环节，供配电设计的合理与否不仅关系到整个电气工程的质量，还对住户的用电带来极大的安全隐患，这也是居民安全用电的关键所在，虽然在住宅小区供配电系统设计中会出现些许的不足，但是只要对供配电进行规范的设计，把握设计中的注意事项，就能保证住宅小区供配电系统的正常运行。
