摘要: 在当前发展环境下，随着经济的发展，变压器行业发展也发生了较大变化，新技术、新材料不断的在变压器行业应用。PET聚酯绑扎带广泛应用于变压器行业，为保证绑扎带在产品上的应用的安全性，本文主要对PET聚酯绑扎带在未处理、高温、高温浸油后三种工况的机械特性进行试验研究。
关键词: PET聚酯绑扎带；变压器；应用；研究
一、引言
在当前发展环境下，随着经济的发展，变压器行业发展也发生了较大变化，新技术、新材料不断的在变压器行业应用。传统变压器行业绑扎主要采用白布带、热收缩带、环氧树脂浸渍玻璃无纬带等材料，但以上材料在绑扎过程中主要依靠人工操作，效率低下，并且与员工的操作水平有关，质量不稳定。PET聚酯绑扎带绑扎操作简便，效率高，质量稳定。为保证绑扎带在产品上的应用的安全性，本文主要对PET聚酯绑扎带在未处理、高温、高温浸油后三种工况的机械特性进行试验研究。
二、试验设备及试验对象

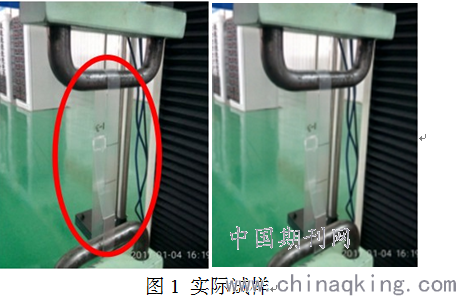

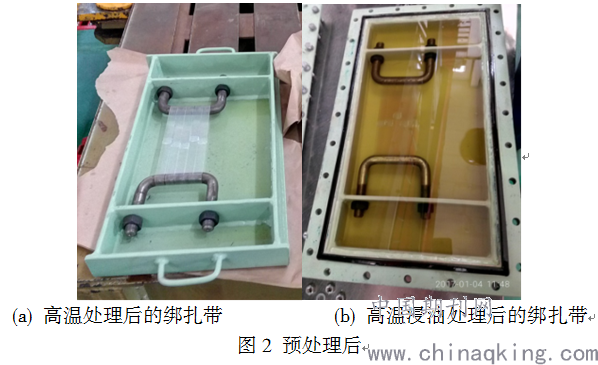

试验工装及预处理工装，万能材料试验机。PET聚酯绑扎带试样的形状和尺寸按照GB/T 1040《塑料 拉伸性能的测定》规定选取。将绑扎带绑扎成长圆形进行预处理(如图1所示)。针对要求的三种工况，设计了预处理工装，预处理的绑扎带是按正常工艺进行绑扎，高温处理后的绑扎带如图2所示。
三、试验步骤
按照GB/T 1040的规定进行拉伸试验。具体如下：
1） 试验状态 本试验准备在不同方法处理的样件试样试验，包括不做任何处理的试样、绑紧并高温干燥后的试样以及绑紧浸油后的试样。

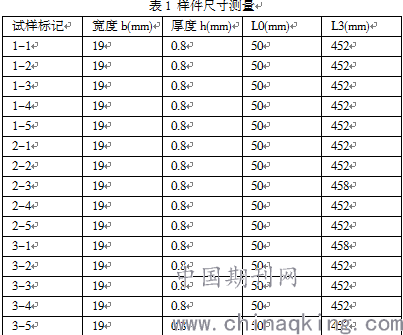

2） 试样 各状态下各取试样5根，对试样要进行外观、偏斜度、宽度、厚度、长度检查，使每个试样符合相应标准要求。在每个试样中部距离标距每端5mm以内测量宽度b和厚度h。宽度b精确至0.1mm，厚度h精确至0.02mm。记录每个试样宽度和厚度的最大值和最小值，并确保其在相应材料标准的允许范围内。计算每个试样宽度和厚度的算术平均值，以便用于其他计算。
3） 夹持 务必使试样的长轴线与试验机的轴线成一条直线。
4） 试验速度 拉伸速度为10mm/min。
5） 数据记录 记录试验过程中试样承受的负荷及与之对应的标线间或夹具间距离的增量。读取并记录试样拉伸断裂负荷值，取5根试样的算术平均值为拉伸断裂负荷；读取并记录断裂时的长度，取5根试样的算术平均值为断裂延长率。

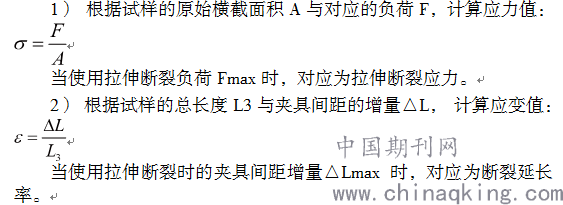

四、应力及应变计算
五、试验过程数据统计

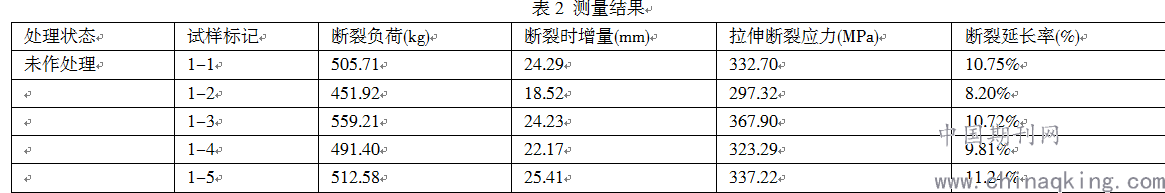

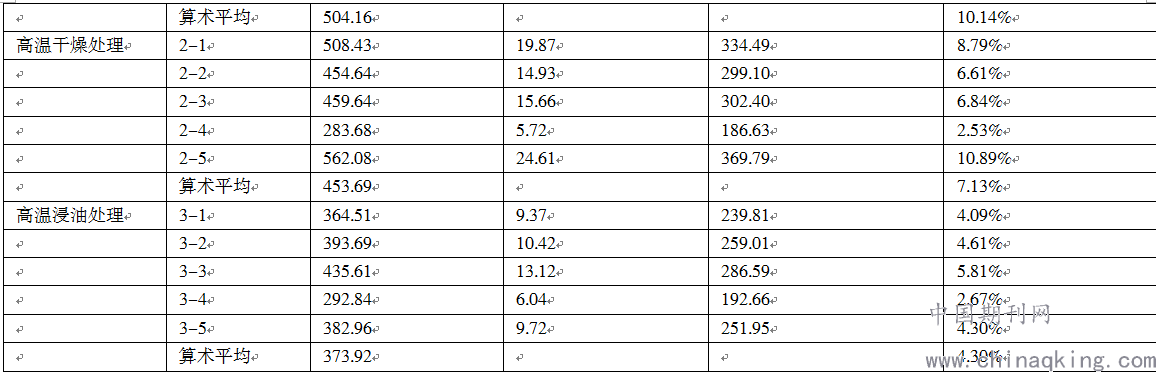

根据测量与计算，数据统计如下：
六、结论

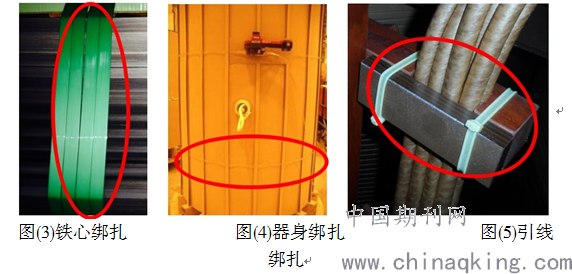

根据试验结果及计算分析，得到如下结论：PET聚酯绑扎带的断裂负荷，按未处理、高温处理、高温浸油处理顺序往下降，经高温处理后，断裂负荷降低10%，经高温浸油处理后，断裂负荷降低25.8%。断裂延长率，按未处理、高温处理、高温浸油处理顺序往下降，经高温处理后，断裂延长率降低29.7 %，经高温浸油处理后，降低57.6%。变压器广泛使用PET聚酯绑扎带，见图3~5所示。所以需要根据不同的使用条件，如受力、温升、绝缘等情况选择不同特性的PET聚酯绑扎带，保证产品的安全性。
参考文献：
[1] 马俊涛,刘燕.新型铁心柱绑扎结构在浇注型干式变压器中的应用[J].变压器,2007,06:20-22.
[2]杨兆庆,韩天涛,李珩.变压器铁心绑扎采用Tenax聚酯带的工艺分析[J].变压器,2004,05:20-21.
[3] 边炳传.电力变压器铁心铁轭绑扎的几种方式[J].变压器,2003,01:24-37.
论文作者:王立彬,尹红亮,陈洪波,于水
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/11/1
