李小力
珠海市建筑工程有限公司 广东 珠海 519000
摘要：随着国民经济的快速发展，居民用电以及商业用电和工业用电的都在不断的增加，为了实现电力终端使用的灵活性、方便性以及可靠性，需要在高低压配电柜的安装中进行有效地质量控制，进而提升高低压配电柜的安装质量。配电柜的状态直接影响着整个电力系统的正常有效运行。从安全性方面考虑对于整体建筑质量有着直接影响。因此，在配电柜安装过程中要依据相关标准规范，保证配电柜能够正常运行。
关键词：低压配电柜；安装质量；思路与策略
引言：提高高低压配电柜安装质量是实现安全、高效用电的必要措施，随着我国整体用电量的增加，如何提升高低压配电柜安装的质量更为目前一个必须解决的问题。为此在日常工作中除了要做好相应的管理工作，更重要的是从源头上做起，在配电柜安装时，严格依据相应标准，以保证设备在后续运行过程中没有质量及安全方面的问题。
1.低压配电柜基本应用情况
低压配电柜主要有两种类型，一类是我国经过在相关基础上自主研发的，并通过了相关质量认证的低压配电柜；另一类则是通过进口，技术以及生产都在国外完成的低压配电柜。在低压配电柜方面，我国使用得比较多的是 MNS、GGD、GCS、GCK，由于其在兼容性及价格方面存有一定优势而被广泛应用。从不同结构来区分，主要有固定与抽屉式两种。后者如 MNS 结构，抽出单元可以进行任意组合，这是一种间隔式结构，可以在满足电网系统需要的同时，有良好的防误操作功能。
随着技术的发展，低压配电柜在安全发性能方面将会有更大的提升。技术的发展促进了产品质量的提升，企业在生产过程中会更加注重产品的实用性，以此在激烈竞争的市场中占有一席之地。维修更加便捷，低压配电柜的维修较为普遍，同时维修成本也相对较高，维修的便捷性直接影响到了低压配电柜的经济效益。
2.低压配电柜的选择
低压配电柜在选择方面与高压配电柜有相似的地方，比如位置的确定及空间需求。低压配电柜选择要结合相应参数进行合理优化，并要对特殊情况有充分考虑，如在供电高峰时期，配电柜所能承受的有效及最大载荷。选择时还要考虑到最大额定电流，壳体防护等。第二点是要对元器件进行分析，在考虑自身情况的基础上，考虑电柜的安装方式，对运行环境的要求，对温度的要求，相应的功能模块，断路器选择，维修便易程度等。在功能模块方面，要考虑到能够分区域有选择性的联锁，并且在联锁时不同情况可以有不同的级别。对于主母线则主要考虑的是接地保护、记忆、预警三方面功能。低压配电柜电路见图 1。
.jpg)

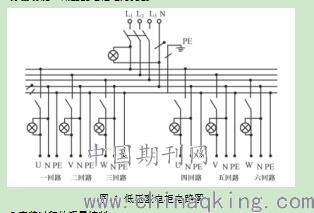

图 1 低压配电柜电路图
3.安装过程的质量控制
在进行高低压配电柜安装时必须做到环境控制、二次回路中的连接件的质量控制、连接可动部位质量控制、引进盘及柜内的控制电缆和芯线的质量控制、配电设备的安全技术控制以及端子板的安装质量控制等方面的质量控制，并且在安装完成后的质量检查方面，做好质量巡查、月检、年检、检修及保养。
3.1低压配电柜的安装的质量提升措施
在低压配电柜的安装过程中要实现安装质量的提升需要从配电柜质量选择、主要元件选择以及安装过程采取措施实现质量的提升。
首先安装柜的选择要符合用户的实际需要求，例如对于商业办公楼在配电系统上就应该选择 YDS、GCK 系列，以发挥其占地面积小，供电连续和可靠以及相对维护较为方便的优点；而对于电载较多的环境，如钢厂、煤厂、医院等地方，其电力的系统十分复杂，因此适合选用具有暗转防护程度高的 MNSK 系列的配电柜；而对于系统相对简单的工厂而言，应该更注重经济性以及方便性，因此 GGD 是最为合适的系统。低压配电柜主要元件的科学选择也是提升其整体安装质量的有效措施之一。需要对于主要元件的质量以及型号进行合理的控制，例如，断路器、互感器以及框架等。低压配电柜的安装的过程是安装质量控制的最主要部分，要提高安装质量就必须做好该环节的质量控制。首先，必须要求安装配电柜的金属框架的可靠接地，在安装电气的开启门时，还必须保障框架以及门的接地端其相互连接处有铜线，同时安装时标识要清楚，另外接地线需要和地排直接进行连接；其次，在三相四线制的连接线模式中，在重复接地处其地排以及零排必须给以双色线进行连接；再者在箱内的进线安装中，应当根据箱体结构中的进线管具体数量对箱体进行开孔作业，同时对于进入箱内的管线必须使用相关的器械实现其稳定，要避免在进线作业中从柜体侧面以及背面进线。在箱内的配线安装上主要是要求箱内配线的整齐，另外箱体两侧是线路较为集中的地方，因此在整体安装完成之后，需要对其进行固定处理，并且在箱体外部的固定螺栓安装时，也避免对箱内线路的损坏。
3.2高压配电柜的安装的质量提升措施
高压配电柜的安装其主要的提升措施和低压相似，但仍就存在着一些特定的注意点。首先在安装过程中需要对柜体进行检查，并且在安装中，应当从一面开始安装，安装高压配电柜的基础钢安装误差越小，整体的安装误差也就越小，因此首先需要做好基础刚的安装质量控制；其次是母线的安装，在该环节主要注意点和低压相似，保障母线桥拉杆的稳固性即可。高配电器的高压电缆安装环节是整个安装过程中质量控制的重点，首先，需要做好高压电缆头的质量控制，保证其符合规定，并且在安装过程中选择合适的安装工艺。其次，在安装完成之后对安装电缆进行质量的控制，主要是要保障电缆头的连线以及制作符合相关的规定。
由于是高压的配电柜，如果在实际调试中出现问题其产生影响较大，因此必须在调试之前进行检查。高配电器对于绝缘的要求相较之低压配电器要高很多，一个极小的疏忽都可能导致设备的损坏，其调试前的检查主要检查高压柜内的清洁程度，对于母线室以及高压电缆室和断路器室等重点区域给以吸尘器处理；其次还需要检查高压配电柜的接地、柜体和柜门、柜体和断路器间的接地是否稳固等。
4.结语
综上所述，随着技术的不断发展和完善以及彼此的相互借鉴，目前我国的高低压配电柜安装正在朝着标准化、智能化以及自动化的方向发展，而在发展过程中也出现了种种的问题，影响着高低压配电柜的安装的质量，需要采取相关的措施进行改善。首先在安装的准备阶段需要做好配电室以及地基方面的质量控制，同时在安装过程中也需要注意采取相应的质量控制措施，保障安装的适配类型、原件质量；其次在管理的具体环节中采取措施，切实实现高低压配电柜的安装的质量提升。
参考文献：
[1]陈冠男，张明，孙聪等．低压配电柜的安装与维护［J］．化工管理，2015，21（9）：1077．
[2]张玉陟．浅谈低压配电柜安装质量保证措施［J］．科学与财富，2016，14（3）：306，307．
[3]闻耀光．低压配电柜安装技术以及运行维护［J］．建材与装饰，2015，44（34）：272，273．
论文作者:李小力
论文发表刊物:《防护工程》2018年第13期
论文发表时间:2018/10/25
