全业务运营下综合业务接入区/接入点的设置论文_欧秋升

武汉贝斯特通信集团股份有限公司 广东东莞 523000

摘要:在全业务运营的大背景下,接入网的建设必将向适合全业务接入的方向转变,因此必须做好综合业务接入区/接入点的设置。基于此,本文对本地网架构进行了简介,论述综合业务接入区/接入点的设置思路及原则,并从地形地貌、管线资源、业务分布、业务量规模、机房条件等方面对综合业务接入区/接入点的设置方法及步骤进行详细的阐述,可供有关方面的需要提供参考作用。

关键词:全业务;接入区;接入点;思路;原则

引言

为了提升全业务运营背景下的市场竞争力,解决面向移动综合业务接入的实际问题,就必须合理设置综合业务接入区/接入点。综合业务接入区/接入点是本地网架构的基本构成要素,其设置直接影响了本地网架构,因此有必要对综合业务接入区/接入点的设置进行研究,旨在提出科学有效的设置思路,做到划分方法步骤清晰、划分工具简单便捷,并具有一定的可行性和指导性。下文就对全业务运营下综合业务接入区/接入点的设置研究加以阐述。

1 本地网架构简介

本地网以行政地级市为基本划分单位,全国共有300多个本地网,每个本地网的规模、组网等都不尽相同,对其有影响的主要因素包括地理状况、行政划分、业务分布、网络结构布局、网络发展策略等。但不同本地网的架构及其组成要素基本相同,即节点及区域。图1是本地网架构示意图。

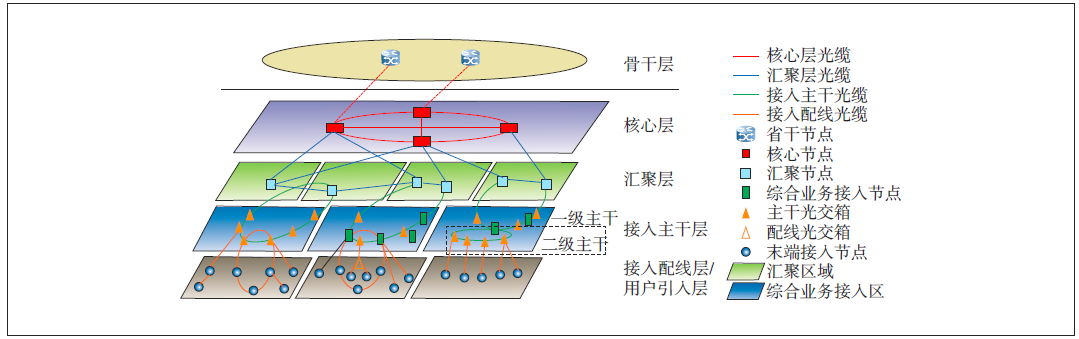

图1 本地网架构示意图

1.1 节点

依照本地网架构中功能及定位的不同,可将节点划分为五点,即核心节点、汇聚节点、综合业务接入点和末端接入点。

(1)核心节点。本地网内各类业务核心设备所在机房,包括移动网交换局、PSTN汇接局、软交换TG局、城域网IP核心节点、传输核心节点、骨干网等设备所在机房。

(2)汇聚节点。本地网各类业务汇聚设备所在机房,包括传输汇聚节点、PSTN端局、IP网汇聚节点或业务控制层(BRAS/SR)等设备所在机房。

(3)综合业务接入点。综合业务接入区内小范围业务收敛设备所在的机房,包括集中设置BBU、OLT、传输二级汇聚等设备的机房,是区域内汇聚节点的延伸,也是汇聚节点和末端接入点之间的衔接节点。

(4)末端接入点。网络末端接入起始点、面向用户的网络节点,其下游为面向用户的、局部专用的用户接入网络。末端接入点分为无线网末端节点和固网末端节点2大类。

表1所示为节点(逻辑功能)与机房(实体建筑)的关系对应表。核心机房可兼做汇聚节点功能;核心机房/汇聚机房可兼做综合业务接入点功能。汇聚节点、综合业务接入点是本地网架构中节点的2种基本功能形式。

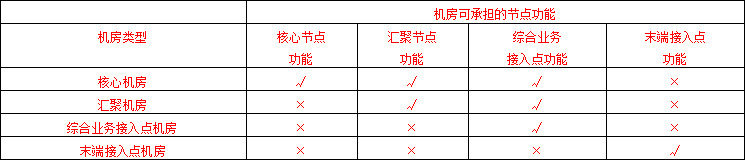

表1 节点与机房关系对应表

√——可承担对应节点功能;×——原则上不承担对应节点功能。

1.2 区域

按照本地网架构中功能及定位的不同,可将区域主要划分为汇聚区、综合业务接入区。

(1)汇聚区。在本地网一定区域范围内,依据地理状况、行政区划、业务分布等,将所属区域范围内的业务收敛至区域内对应汇聚节点,同时同一区域内网络保持一定独立性的网络覆盖范围。

(2)综合业务接入区。在汇聚区的基础上,依据地形地貌、业务分布(移网用户、固网用户)、接入方式等将汇聚区进一步划分为若干个接入区,便于业务的网格化接入以及网络建设、维护与管理。

2 综合业务接入区/接入点的设置思路及原则

2.1 综合业务接入区/接入点的设置思路

综合业务接入区/接入点设置思路流程图如图2所示。综合业务接入区初步划分是依据管线资源、地形地貌、业务分布、接入点机房条件等方面进行的,再对接入区的划分数量、覆盖范围(业务收敛范围)、区域边界等进行判定,若不满足设置要求,则重新划分;若满足设置要求,则在此基础上确定收敛范围、统计接入区覆盖的业务站点,并由此确定综合业务接入区内接入点的数量。同时,按照综合业务接入点的机房标准对现有机房进行摸排,若机房数量能达到综合业务接入区内的接入点数量要求,则完成综合业务接入区/接入点布局;若机房数量不满足要求,则可结合无线、宽带等专业提出接入点机房建设需求,直至满足机房数量要求。

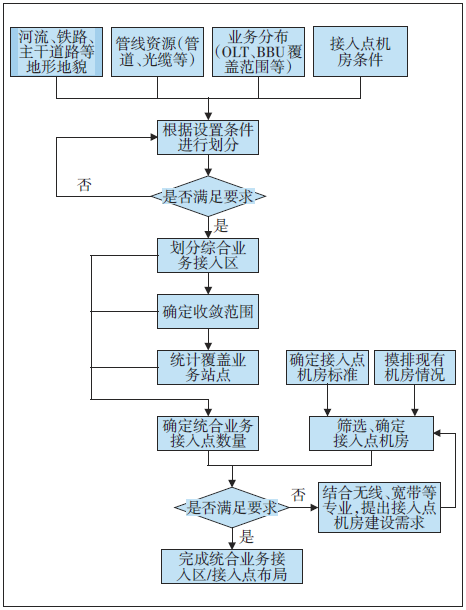

图2 综合业务接入区/接入点设置思路流程

综合业务接入区/接入点的设置是相互结合的过程,在划定综合接入区覆盖范围时要考虑其包含的接入点数量,以满足业务收敛要求;同时,确定接入点时又要明确收敛业务的范围,确保接入区网络的相对独立性。

2.2 综合业务接入区/接入点的设置原则

2.2.1 综合业务接入区的设置原则

综合业务接入区应当在汇聚区划分的基础上,结合地形地貌、业务分布、接入方式等将汇聚区进一步划分为若干个综合业务接入区,确保接入区合理划分并保持一定的网络稳定性和独立性。

综合业务接入区应直接面向所辖区域内的末端接入业务,末端接入业务原则上应收敛于所在的综合业务接入区,即不跨综合业务接入区,以便形成结构清晰、归属分明的网络结构。

2.2.2 综合业务接入点的设置原则

综合业务接入点的设置需结合综合业务接入区的设置及覆盖范围,选择条件好、稳定性好的机房作为接入点,同时根据接入区覆盖范围及业务量等因素综合考虑接入点的设置数量。

综合业务接入点一旦选定并组网后,应具备长期稳定性。原则上,末端业务应就近接入所在综合业务接入区内的综合接入点,并通过接入点设备收敛至对应的汇聚节点,不允许接至其他接入区的接入点。

3 综合业务接入区/接入点的设置方法及步骤

综合业务接入区/接入点的设置可分为以下4点设置,即汇聚区设置、汇聚节点设置、综合业务接入区设置、综合业务接入点设置。

3.1 汇聚区设置

根据汇聚区设置要求,将本地网划分为不同的汇聚区。一般来说市区可划分为多个汇聚区,而县级行政区视情况划分为1个或多个汇聚区,城市新区、开发区、产业聚集区等发展较快的地区可单独划分为1个汇聚区。

3.2 汇聚节点设置

根据汇聚节点设置要求,确定汇聚区内的汇聚节点。1个汇聚区至少包含1个汇聚节点,可根据业务量、网络结构及机房条件在1个汇聚区适当设置多个汇聚节点(一般不超过2个)。

3.3 综合业务接入区设置

根据综合业务接入区设置要求,将汇聚区进一步划分为1个或多个接入区,并确定接入区的覆盖范围(即业务收敛范围)。

由汇聚区划分综合业务接入区,需要考虑地形地貌、管线资源、业务分布、业务量规模等多个因素。

3.3.1 地形地貌

综合业务接入区应尽量规则分布,以河流、湖泊、铁路、主干道路等对业务造成分割的因素为界,使得区域内业务可达性、通畅性较好,尽量避免业务接入跨河流、铁路等现象。

3.3.2 管线资源

区域划分要结合管道、光缆资源,尤其是尽量与主干光缆覆盖的范围基本一致,这样可以使得接入区覆盖范围内的业务通过主干光缆十分便利地接入。对于与接入区覆盖范围不一致的现有主干光缆,可以将其作为综合业务接入点上连至汇聚节点的一级主干光缆使用,也可以按照其所属接入区分段改造为综合业务接入点下挂业务的二级主干光缆使用。

3.3.3 业务分布

综合业务接入区的覆盖范围要便于末端业务的接入。对于固网业务来说,主要是OLT等固网设备所覆盖范围内的住宅小区、商业楼宇等业务接入。对于无线网业务来说,主要是BBU集中与RRU拉远,以及与BBU对接的传输设备的组网。

3.3.4 业务量规模

接入区内至少要包含1个接入点,可根据业务量规模、网络结构、机房条件(具体条件详见下节)等设置多个接入点,接入区覆盖范围内的业务要收敛至接入点。

密集城区人口密集、业务量大,可供选择的机房较多,因此接入点设置数量较多;郊区相对地广人稀,业务量小,可供选择的机房较少,因此接入点设置数量较少。

3.4 综合业务接入点设置

综合业务接入点主要功能为接入区的收敛点,即区域内的业务收敛于该点,设置接入点应考虑以下主要条件。

3.4.1 机房产权

机房产权应以自有产权为主,也可长租(租期5年以上),以确保网络节点的长期稳定性。可选择模块局、基站、接入间等作为接入点,核心、汇聚节点可兼作综合业务接入点。

3.4.2 管线资源

机房周边的管线资源丰富,出局管道/杆路双路由或多路由,周边管道/杆路资源丰富,主干光缆建设便利,避免出现管道/杆路资源不足、建设光缆困难、光缆出入机房困难、路由单一或无法成环的情况。

3.4.3 机房条件

3.4.3.1 机房面积

机房内涉及到的机柜主要有:无线机柜、宽带机柜、传输机柜、电源机柜、配套机柜等。根据接入点的功能定位、收敛的业务量大小来确定接入点机房放置的机柜数量,一般情况机房应具备放置至少7个机柜位置的空间。新建机房面积应不小于30m2,现有机房面积应尽量不小于20m2。

(1)无线机柜。一般情况接入点集中放置的BBU数量为10个以内,密集区域可为10~20个;而主流BBU产品体积通常为2U高,1个标准无线机柜大约能放置10个BBU,因此对应的无线机柜总需求一般为1~2个。

(2)宽带机柜。一般情况OLT等宽带专业设备占用1个宽带机柜。

(3)传输机柜。传输专业在接入点一般配置汇聚B型设备或者接入A型设备。汇聚B型设备一般单独占用1个机柜(1个机柜一般可放置2端汇聚B设备);而接入A型设备体积较小,可与配套模块(ODF模块、DDF模块等)一并放置在综合柜中,以节省接入点机房空间。

(4)电源机柜。一般情况电源占用1个机柜。

(5)配套机柜。配套机柜一般为综合柜、ODF等。若有大芯数主干光缆出入机房,一般需配置ODF。综合柜内含ODF模块、DDF模块,用于对2M电缆、小芯数光缆进行终端与调度。若收敛业务量较小,接入点可不设置汇聚B型设备而仅设置接入A型设备,并将其放置在综合柜中,节省1个传输机柜位置(汇聚B型设备需单独占用1个机柜位置)。

3.4.3.2 配套设施

机房的走线架、地线排、馈线洞、空调、环境监控系统等配套设施完备。

3.4.3.3 电源需求

机房内传输、无线、宽带等设备的设置情况反映出对电源的需求,可根据传输、无线、接入等专业设备功耗,计算出对电源的需求。

表2所示为常规设备的参考功耗,可根据综合业务接入点中对应设备的数量计算出对电源的需求。

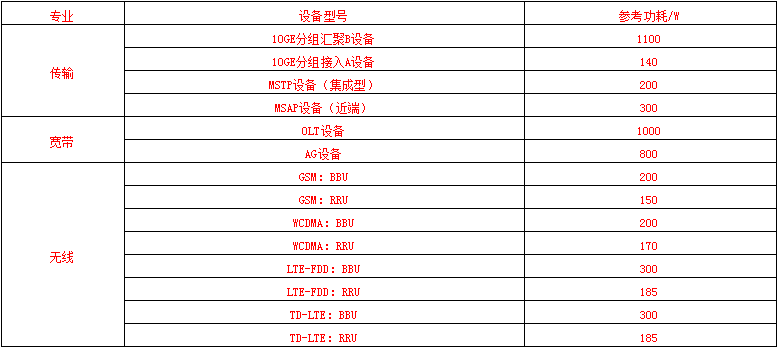

表2 综合业务接入点电源需求表

4 结束语

综上所述,合理设置综合业务接入区/接入点对本地网架构有着重要意义,可使本地网架构层次清晰、结构优化,实现区域内网络的相对独立性,便于网络维护与管理,可更好地推动本地网的发展规划与工程建设。

参考文献:

[1] 胡启明,杨世达.关于综合业务接入区的规划设计与建设思路[J].无线互联科技.2014

[2] 尹辉.全业务运营下综合业务接入区划分方法研究与实现[J].山东通信技术.2013

[3] 刘冰.综合业务接入区内部建设细节探究[J].电信工程技术与标准化.2014

论文作者:欧秋升

论文发表刊物:《基层建设》2016年13期

论文发表时间:2016/10/19
