0.5级压力变送器示值误差不确定度评定论文_赵琳玉

资阳市计量监督检定测试所 四川资阳 641300

摘要:本文依据JJG882-2004压力变送器检定规程和JJF1059.1-2012 测量不确定度评定与表示,对压力变送器测量的不确定度的来源进行分析,并对测量过程中的不确定度各分量进行评定。计算各分量的标准和合成标准的相关不确定度评定,最终得到扩展不确定度。

关键词:压力变送器;不确定度评定

1.概述

1.1 检定依据:JJG882-2004压力变送器和JJF1059.1-2012测量不确定度的评定与表示

1.2 实验条件:检定用温度为24.6℃~24.7℃,相对湿度:46%~47%,大气压为96kPa。

1.3 检定工作介质:变压器油

1.4 检定计量标准器:智能数字压力校验仪型号为ConST273,精度等级为0.05级,压力部分的测量范围为(0~25)MPa、最大允许误差为:±0.05%FS;电流部分的测量范围为(-30.0000~30.0000)mA、最大允许误差为±(0.01%RD+0.0015mA)。

1.5 被检压力变送器:压力变送器型号为NFT2002-HHA3NN2N,测量范围为(0~16)MPa,准确度等级为0.5级;输出电流为(4~20)mA

1.6 检定方法:

智能数字压力校验仪用比较法直接对压力变送器进行检定。将智能数字压力校验仪与被检仪器安装在同一校验台上,同时连接好智能数字压力校验仪和压力变送器之间的连接线,由高压压力泵提供压力源。在整个压力量程范围内选取7个点分别为:0 MPa、1 MPa、2 MPa、5 MPa、8 MPa、12 MPa和16 MPa,按正反行程进行3个循环检定。其检定数据见表1

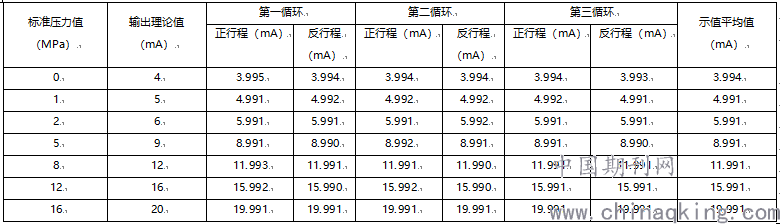

表1检定数据

论文作者:赵琳玉

论文发表刊物:《基层建设》2019年第27期

论文发表时间:2020/1/9
