摘要:下文立足于我国河道治理实际情况,阐述了生态挡墙在河道治理中的应用优势,然后结合自身治理经验,介绍了生态砖挡墙在治理工程中的实际应用,指出生态挡墙在河道整治中的应用要秉承因地制宜的原则,选择实用性最高的生态挡墙形式。望下文所述内容为广大从业者提供有价值的参考借鉴。
关键词:生态挡墙;河道治理;生态砖
水环境问题是当前我国亟需解决的污染问题之一,根据近几年的大规模普查、监测数据显示,各地江河湖的水质并表现出恶化的发展趋势。河道整治主要目的是治理水害,满足当地除患兴利要求,其中涵盖治理、疏浚、护岸等。长久以来,我国河道治理都采用传统的混凝土挡墙,该类挡墙虽然能够起到加固河岸的效果,但耐久性较差,且施工会导致原土壤体系、生态环境受到严重破坏,加之混凝土材料上不能够种植水草,河道景观性较差,混凝土材料本身的不透水性也会导致水质恶化。近年来,在环境保护工作推进下,生态挡墙在各地河道整治中逐步得到了应用,表现出突出的环境友好特征,下文就对生态挡墙在河道整治中的应用进行详尽论述。
一、生态挡墙在河道整治中的应用优势
传统的挡墙为“加筋混凝土挡墙”,该类挡墙主要由墙面板、加筋材料、填料三个部分构成,加筋混凝土挡墙结构相对坚固,但在施工过程中会产生大量的弃土,以致于出现大面积征地或者大面积的植被破坏,对环境的影响不言而喻。生态挡土墙以“环境友好”为原则,综合利用多种不影响环境且有加固作用的材料,构成一个可渗水或者可种植植物的挡墙体系,在生态挡墙的基础上,可根据环境需要有针对性的进行绿化。和传统的混凝土挡墙相比,生态挡墙无需大面积挖方,不会对原植物体系构成影响,美观性较为突出,且不会对河道水体造成污染[1-2]。
二、常见生态挡墙
一是生态混凝土挡墙,生态混凝土是一种环境友好材料,其原理是利用大粒径骨料,在骨料之间嵌入肥料、营养土,为植物的中职创造良好空间,生态混凝土表现出较好刚性,在河道治理中应用不会对水体构成影响;二是生态袋挡墙,该挡墙在实际应用中表现出了优异的物理性能,材料不会受到紫外线照射影响,并且不会腐烂,可抵抗虫害、渗水的侵蚀,无毒素渗出。生态袋挡墙在不加筋的情况下,通过自身重量来抵御水土压力,柔性结构对于原有地形地貌有着良好的适应能力,而生态袋本身有着良好透水性能;三是石笼网格挡土墙,该类挡土墙主要利用金属编织六方孔网为主要材料,方孔网编织为网格箱,同时在其中加入一定量的填料,从而形成一个柔性的挡土墙结构,在实际应用中,该类挡土墙表现出突出透水性能,具有良好的适应性;四是土工格室挡土墙,土工格室挡土墙是一种新型挡墙结构,主要由三维网状结构编织构成,运输方便且可根据实际情况折叠,土工格室挡土墙表现出较好的侧向限制作用,同时能够在土工格室挡土墙上种植植物,生态效果良好;五是生态自嵌挡墙,生态自嵌挡墙是一种柔性挡墙结构,主要通过填土、嵌块连接构成一个完善的挡墙复合体,在实际应用中表现出良好的排水性能,且景观效果良好。生态自嵌挡墙能够根据实际需求在下方增加鱼巢,为鱼类的繁衍创造了良好环境。
三、生态挡墙在河道整治中的应用实例
(一)新塘镇石下河涌整治工程
新塘镇石下河涌整治工程采用“双孔箱型”反滤混凝土砌块,砌块的渗透系数在1x10-1cm/s、1x10-2cm/s之间,凝结材料为普通C25混凝土,整体强度、刚性符合治理要求。砌块侧壁和中隔板采取不等厚的楔形结构,砌块前部侧壁上部设置一定宽度和深度的开口。砌块常水位以下的反滤混凝土砌块,可形成于鱼巢,为水生生物的生长、繁衍提供场所,常水位以上回填碎石土,利于灌木及藤蔓植物生长生存[3]。

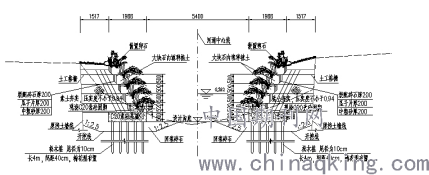

图1. 新塘镇石下河涌整治工程生态砖挡墙结构断面图
工程施工技术要点:(1)反滤混凝土砌块施工采用“层层退台”的施工模式,通过凹槽、连接件固定;(2)反滤混凝土砌块砌筑完成后,在挡土墙上部布置土工栅格稳固土壤,并种植草本植物、灌木等,起到美化环境的作用[4]。
(二)新塘镇坭紫涌整治工程
新塘镇坭紫涌整治工程综合考虑堤防现状过流断面小、坡度大、流速快等特点以及当地生态景观要求,设计采用生态挡墙复合断面、浆砌石梯形断面和直立挡墙矩形断面进行必选,生态挡墙因其生态景观好,过流断面较大,施工工序少,工期短的优势,能够满足当地防洪、防涝的需求[5],被选取作为最终方案。新塘镇坭紫涌整治工程生态挡墙的应用采用复式断面型式,生态挡墙高度1.6m,坡顶采用1:2.5坡连接,生态袋挡墙上种植有台湾草,同时设置砼垫层、碎石垫层,基础为松木桩基础,堤顶设置3m宽防汛砼路面。
工程施工技术要点:(1)生态砖挡墙砌块间用玻璃纤维插销锚固连接;(2)每拼装不高于三层回填土一次;(3)根据设计图纸要求铺设土工格栅并且按要求分层夯实。
(三)增城区东埔河综合整治工程(新塘镇段)
增城区东埔河综合整治工程(新塘镇段)应用生态砖挡墙对河道进行治理,该工程挡墙高度为1.4m,迎水面坡比为1:0.4,挡墙基础为厚0.4m的C20砼,以下为厚0.2m的碎石垫层和0.2m*0.2m的预制砼方桩,背面设置有土工栅格、碎石回填层。
工程施工技术要点:基层处理完成后,浇筑混凝土,在混凝土的基础上,铺设10mm厚度水泥砂浆找平层,然后铺设无纺土工布,生态砖的铺设需保证砖体之间连接紧密。铺设完成且稳固性满足设计要求后,全面清理砖体表面杂质,并在孔隙内填充营养土,密实度为90%,根据当地绿化要求用草皮绿化。生态砖上部为土工栅格草植被护坡,整个生态砖河道护坡体系环保性突出,且造价比一般混凝土挡墙更低。
结束语:
综上所述,顺应生态保护要求,各地河道整治必然会朝着环境友好的方向不断发展,现如今,国内应用生态挡墙的技术方法已经较为成熟,鱼巢生态砖、墙壁生态砖、生态自嵌挡墙等均得到广泛应用,生态挡墙在实际应用中应该充分考虑到河道的断面情况、挡墙高度以及护坡高度,秉承生态环保基本原则,选择实用性最高的生态挡墙形式,如此才能够起到良好的治理效果。
参考文献:
[1]周伟.土工格室生态挡墙在城市岩质边坡防护中的应用[J].价值工程,2019,38(17):111-113.
[2]简鸿福,郭珺,吕辉, 等.生态景观挡墙在江西省八角亭水岸坡防护中的运用[J].中国防汛抗旱,2019,29(11):62-66,71.
[3]王家全,李良,蒋祖高, 等.生态加筋土高挡墙长期变形的现场试验分析[J].广西大学学报(自然科学版),2017,42(4):1407-1414.
[4]田东宇,张剑,白皓, 等.六流连铸中间包挡墙参数对流场的影响研究[J].冶金能源,2018,37(4):42-47.
[5]曾祥.荣勋生态挡墙技术在安塘河治理工程中的设计应用[J].建筑·建材·装饰,2019(11):77
论文作者:易颖
论文发表刊物:《城镇建设》2020年 1期
论文发表时间:2020/3/17
