关键词：绝缘电工套管、塑料排水管材、异同点
浅谈绝缘电工套管与塑料排水管材在建筑材料检测中的异同点，一首先要明确检测建筑材料的目的和意义：1.通过检测能充分利用当地原材料，迅速推广应用新材料，新技术和新工艺。2能用定量的方法科学地评定各材料和构件的质量，合理地控制并科学地评定工程质量并为科学提供依据。工程试验检测对提高工程质量，加快工程进度，降低工程造价，提高养护水平，推动施工技术进步将起到重要的作用。
二要了解常用建筑材料检测的内容及相关参数：
一绝缘电工套管包含项目有建筑用绝缘电工套管及配件检测依据《建筑用绝缘电工套管及配件》JG 3050 - 1998项目参数有外观、尺寸、抗压性能、弯曲性能、弯扁性能、耐热性能、阻燃性能、电气性能、冲击性能、跌落性能等等。
二说说塑料排水管材依据《建筑排水用硬聚氯乙烯（PVC-U）管材》GB/T5836.1-2006及《热塑性塑料管材耐外冲击性能试验方法 时针旋转法》（GB/T14152-2001）的项目包含有：管材及管件。主要参数有外观、尺寸测量、拉伸屈服强度、维卡软化温度、烘箱试验（纵向回缩率）、坠落试验、落锤冲击试验等等。在这里主要说说电工材料中的电工套管及塑料管材的相同项目中的一些方法及问题。
首先说建筑用绝缘电工套管跟塑料排水管材检测的异同点：一先说部分检测项目参数不同的地方：电工套管有的抗压性能、弯扁性能、阻燃性能、电气性能、，而塑料管材有拉伸屈服强度、维卡软化温度、纵向回缩率等；相同的地方有试验环境温度为23℃±2℃条件下进行；外观、壁厚、尺寸测量、冲击性能、坠落试验等检测。但是就算相同的地方，他们的试验也有不同之处。比如：
.png)

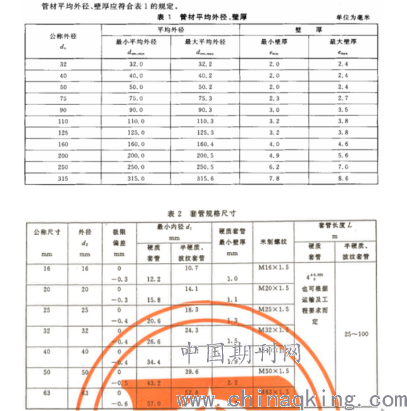

由以上表1跟表2中的公称尺寸32为例，反映出最小外径PVC-U排水管材的是32，而电工套管的PVC-U却可以偏差为31.6；最小壁厚PVC-U排水管材的是2.0最大壁厚是2.4，而电工套管PVC-U最小壁厚却是1.5，最大壁厚还跟-（0.1+0.1A）≤ΔA≤（0.1+0.1A）这个公式的偏差值跟ΔA平均值有关。
另外冲击性能:试样长度：试样长度都是200mm。下图为塑料管材破坏数图表：
.png)
状态调节后，壁厚小于或等于8.6mm的试样，应从空气浴中取出10s内或水浴中取出20s内完成试验。壁厚大于8.6mm的试样，应从空气浴中取出40s内或从水浴中取出80s内完成试验。如果超过此时间间隔，应将试样立即放回预处理装置，最少进行5min的再处理。按照产品标准的规定选择落锤重量与设置落下高度，外径小于等于40mm的只冲击一次，大于40mm的直到破坏或全部标线都冲击一次。并要有防止二次落锤装置，捕捉率100%。
落锤冲击判定方法：试样经冲击产生裂纹、裂缝或试样破碎称为破坏。因落锤冲击而形成的试样凹痕或变色则不认为是破坏； TIR冲击数≤10%为合格；
电工套管将试样放在温度为60℃±2℃环境中调节240h将冲击试验仪及预处理后的试样一起放入低温箱中，冲击仪下应垫有一块40mm厚的泡沫橡胶垫。低温箱内温度控制如下：
a. -5型和90型套管，低温箱温度为-5℃±1℃；
b. -15型套管，低温箱温度为-15℃±1℃；
c. -25型和90/-25型套管，低温箱温度为-25℃±1℃。
轻型1.0KG（J）、高度100±1mm，中型2.0、高度100±1mm；重型2.0、高度300±1mm超重6.8、300±1m
试样及冲击试验仪在低温箱规定温度下放置2h后，将试样放在装置的底上，选择相应规定的重锤及下落高度，冲击套管试验后，12根套管中至少应有10根不破裂或不出现可见裂纹为合格。
从上面可以看出材料都需要预处理，管材的预处理前的状态调节，一个管材从回来时在23℃±2℃条件下调节24h；另一个电工套管将试样放在温度为60℃±2℃环境中调节240h；然后一个应在（0±1）℃或（20±2）℃的水浴或空气浴中进行状态调节，最短调节时间见表1。这里的时间与厚度有严格的要求，厚度越厚时间越长。表中最长的是240min。而另一个将冲击试验仪及预处理后的试样一起放入低温箱中，试样及冲击试验仪在低温箱规定温度下放置2h后。
另有它们的锺的质量及相关高度都有相应的规定，但冲击数量和次数都有也区别，这里说下它们。管材数量是至少25根，电工套管是12根。管材冲击次数在《热塑性塑料管材耐外冲击性能试验方法 时针旋转法》（GB/T14152-2001）的5.3规定对于≤40mm的管材，每个试样只冲击一次。对于＞40mm的应画线数按表3.也就是说≥50mm的最少冲击27次以上，没有一个具体的次数，而电工套管冲击12次数都有相应的规定。
最后就是破坏结论; 用水管材试样经冲击产生裂纹、裂缝或试样破碎称为破坏。因落锤冲击而形成的试样凹痕或变色则不认为是破坏；对于32mm的建筑用排水管材试验进行冲击25次， TIR次冲击中≤10%次无破坏为合格。电工套管试验后12根套管中至少应有10根不破裂或不出现可见裂纹为合格。
我从上面的一些情况跟一些专家进行讨论过，都觉得疑惑，塑料管材的厚度上都区分时间的预处理只需24h，而电工套管壁厚要薄却要240h，这电工套管是不是把时间标错了，有一二天时间预处理相应的厚度什么都处理透了吧？都有一致的相同意见。这些上面的内容就是我对建筑材料PVC中的（电工套管与塑料管材）在检测项目中的异同点的认识。
通过上面的项目对比，希望能给大家带来更多的相关的知识，做相关试验时有些帮助。
规范依据《建筑用绝缘电工套管及配件》JG 3050 - 1998
《建筑排水用硬聚氯乙烯（PVC-U）管材》GB/T5836.1-2006
《热塑性塑料管材耐外冲击性能试验方法 时针旋转法》（GB/T14152-2001）
