（广西电网有限责任公司，南宁530023）
摘要：近年来，随着人民生活水平的不断提高，用电需求逐年提升，对电压质量要求也越来越高，但由于一期、二期农网改造标准偏低，农村很多配电台区的低电压问题越来越突出，高峰时期连煮饭都成问题，为了提升电压质量满足人民对美好生活的电力需求，急需对配电台区低电压问题进行研究及治理。
关键词：配电台区、低电压、调压器
1 低电压判断标准
1.1低电压：指用户计量装置处电压值低于国家标准所规定的电压下限值，即20kV及以下三相供电用户的计量装置处电压值低于标称电压的7%，220V单相供电用户的计量装置处电压值低于标称电压的10%。
1.2低电压用户：系统正常运行情况下，电压幅值低于198V，且月累计时间超过10小时的用户。
1.3低电压台区：系统正常运行情况下，电压幅值低于198V，且月累计时间超过10小时的配变。或台区所带低电压用户数量占台区所带用户总数的比例为20%及以上的台区。
2 低电压分类
2.1 短时低电压
由于大功率临时性负荷短时接入或无规律性短时集中负荷接入而造成短时低电压发生的情况。
2.2季节性低电压
指度夏度冬、春灌秋收、逢年过节等时段出现具有周期规律的用户侧低电压现象。
2.3长期性低电压
台区或用户全天候低电压持续三个月或日负荷高峰低电压持续六个月以上的低电压现象。
3 台区低电压原因分析及治理措施
配电台区出现低电压原因有很多，主要有以下几点：一是变电站出口低电压引起；二是中压线路末端低电压引起；三是配变出口低电压引起；四是低压线路末端低电压引起。原因分析及治理措施具体如下：
3.1变电站出口低电压引起
3.1.1变压器运行档位不合理
治理措施：调整运行档位，提高变电站中压母线电压水平，但不应超过额定电压的7%。
3.1.2无功补偿不足
治理措施：未安装的则安装无功补偿装置；容量不足的则合理增容；调节困难的则优化无功补偿装置分组数量和单组容量或加装电压调节型无功补偿装置。
3.2中压线路末端低电压引起
3.2.1线路供电半径过长（城镇大于6km，农村大于15km）
治理措施：具备新出线条件的则新建线路转移末端负荷缩短供电半径；不具备新出线条件的则将末端负荷转移至相邻线路。
3.2.2线路重过载
治理措施：具备新出线条件的则新建线路转移负荷；不具备新出线条件的则将负荷转移至相邻线路。
3.2.3线路无功不足
治理措施：在中压线路末端安装自耦变压器型无功补偿装置。（容量按线路上所挂配电变压器总容量的7%~10%配置）
3.3配电变压器出口低电压引起
3.3.1配变运行档位不合理
治理措施：调整配变运行档位。
3.3.2配变重过载
治理措施：具备新建配变条件的则新建配变；不具备新建配变条件的则转移负荷至相邻台区或就地增容。
3.3.3配变无功不足
治理措施：在配变低压侧加装或改造无功补偿装置。
3.4低压线路末端低电压引起
3.4.1低压线路供电半径过长（城镇地区大于250m，农村地区大于500m）
治理措施：具备新建台区条件的则新建台区重新分割负荷；不具备新建台区条件的则转移负荷至相邻台区；用户较少的则在末端加装电力电子型低压调压器。（容量按用户数量的配置原则：
.jpg)
3.4.2低压线路线径过小
治理措施：换大低电压线路线径，视供电分区及配变容量选取，原则上主干线不小于120mm²，分支线不小于70mm²。
3.4.3低压动力用户无功不足
治理措施：优先敦促动力户加装低压无功补偿设备。
4 典型案例
2018年9月，某供电局三择南台区，末端部分用户反映在用电高峰时段存在电饭锅煮饭时间长、抽水泵等家用电器无法使用、照明灯暗等现象。接到反映后，该供电局迅速组织人员分析原因，查看该配变首端电压正常、出口电压正常，配变容量200kVA无重过载情况，功率因数大于0.9，低压主干线导线型号满足要求，末端反映低电压问题用户供电半径超过800米。因此判断引起低电压的原因为低压线路供电半径过长。
治理措施：因该配电台区不具备新建布点条件，且低电压用户较少，故选择方案在低压线路末端加装调压器。

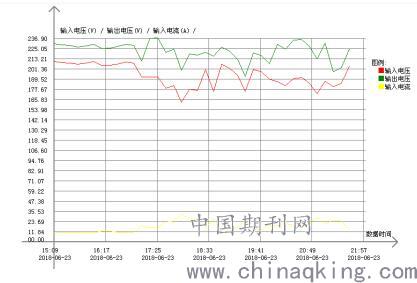

治理成效：安装调压器前电压最低为160V，安装调压器后电压最低超过200V，电压质量得到明显提升。详见下图（红色为安装前、绿色为安装后）
.jpg)
5 结论
配电台区低电压的原因和种类有很多，治理前应充分收集变电站母线电压、中压线路供电半径及负载水平、配变台区出口电压、配变负载水平、低压供电半径及线径水平、低压用户数、低电压情况等数据资料，综合分析确定引起配电台区产生低电压的真正原因，并针对性的提出治理措施，才能从根本上治理和消除配电台区低电压。
参考文献：
[1]国网运检部关于印发配网“低电压”治理技术原则的通知[S]．
[2]中国南方电网公司110 千伏及以下配电网规划指导原则[S]．
