摘要：KZ管具有可挠、耐水、防腐、阻燃、绝缘、安全的特点。可挠金属电线保护套管是一种用于电线、电缆保护套管的新型材料，属于可挠性金属软管，由于该管重量轻，强度和绝缘性好，可随意弯曲（不需要工具），并且配有各种附件，施工非常方便，可大量提高工效，因此在电气安装工程中得到了广泛的应用。该技术能够现场指导施工，便于现场检查控制施工质量，提高工作效率。
关键词：电器挠性KZ穿线管；性能；施工方法
1引言
在近几年建筑行业的高速发展中，对电气工程中电气穿线管的要求越来越高，穿线管的种类也越来越多，焊接管、塑料管、JDG管等均使用过，随着技术改革越来越先进，建筑市场上这几年出现了一种电气挠性KZ穿线管。它施工方便并调动了小组成员的积极性，有效地提高了工程质量和速度，并且创造了良好的经济效益和社会效益，积累了大量施工经验。同时也保证施工全过程的安全、质量、环保等问题。
2 KZ管制作原理
本工程材料将镀锌钢带压接绕成金属软管，管材内壁光滑、摩擦力小且无毛刺，穿线更安全方便，机械性能强、抗压及抗拉效果好，伸缩特性，具备抗震性能，管材连接无接头，材料利用率高达100%，综合造价低。安全施工不焊接，导管任意弯曲，省时高效，利于缩短工期。节能、环保，为国家节约资源。
3 施工流程及操作要点
3.1施工流程：

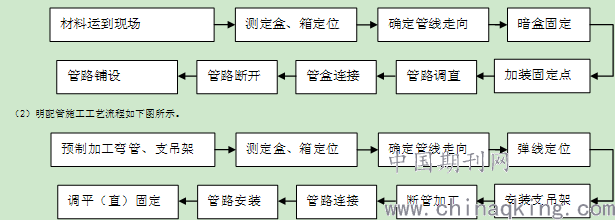

（1）暗管施工工艺流程下图所示：
.png)
3.2 电气配管安装技术操作要点：

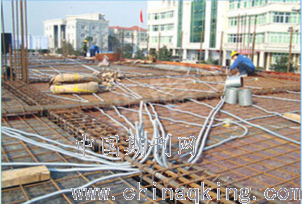

电气配管使用KZ穿线管，适用于干燥场所及埋入混凝土中的配管，如装修吊顶、消防、照明、仪器仪表、电气设备安装等低压电气配管工程。如图：
.png)
管路敷设前应仔细检查可挠金属电线保护套管的外观，其要求是套管镀层不得有脱落、锈蚀、斑点；包塑可挠金属电线保护套管的聚氯乙烯层不得有气泡和损坏现象。套管内部及表面无突起及损伤现象，切断面光滑无毛刺。
可挠金属电线保护套管可根据配管时弯曲走向的要求，不需要任何工具用手自由弯曲，使其弯曲角度控制在最小值，以利于以后的穿线工作。明配管管子的弯曲半径不应小于管外径的3倍；在不能拆卸的场所使用时，管子的弯曲半径不应小于管外径的6倍；在预埋时管子的弯曲半径不应小于管外径的10倍。可挠金属电线保护套管切割时不需要台虎钳之类的工具，切管时用手握住管子或放在工作台上用手压住，用专用套管切割刀刀刃，轴向垂直对准管子的螺纹沟尽量成直角切断，也可用钢锯进行切割，切断后应及时清除管口毛刺，使切断面光滑。
可挠金属电线保护套管的互接。可挠金属电线保护套管敷设中间需要连接时，使用带螺纹接头的直接头进行互连。先检查管端无毛刺后用手将直接头拧入金属套管管端，再将金属套管的另一端拧入直接头的另一端，连接金属套管的对口处应在直接头的中心处。可挠金属电线保护套管与钢管的连接。可挠金属电线保护套管与钢管的连接可分为有螺纹和无螺纹两种。有螺纹连接采用混合连接接头，将混合接头先拧入钢管螺纹端，使钢管管口与混合接头的螺纹里口吻合，再将金属套管拧入混合接头的套管螺纹端即可；也可先将混合连接接头拧开分解，待分别拧到金属套管和钢管后。再将混合接头拧为一体。无螺纹连接采用无螺纹连接接头，先将金属套管拧入无螺纹接头的套管螺纹一端，金属套管管端应与里口吻合后，再将无螺纹接头钢管套管端与钢管插接，插接深度达到要求后，用螺丝刀或扳手拧紧接头上的两个压紧螺栓即可。可挠金属电线保护套管与盒（箱）的连接。可挠金属电线保护套管与盒（箱）的连接采用线箱连接接头，将金属套管旋入线箱连接接头的金属套管螺纹一端，连接接头另一端插入盒（箱）敲落孔内，旋下连接接头的紧固螺母并置于盒（箱）的内壁面，再用扳手拧紧连接接头的紧固螺母即可。

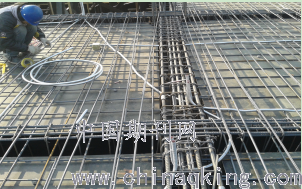

在可挠金属电线保护套管穿过设备、建筑物基础时或有可能受到明显机械冲力时应采取加保护管等保护措施，经过沉降缝或伸缩缝时，应装设补偿装置。可挠金属电线保护套管明敷时，应排列整齐，固定牢靠，其固定点间距应均匀，管卡子与终端、转弯中点、电气器具或设备边缘的距离为150mm~300mm，管路中间的固定管卡子最大距离为0.5~1m，其固定点间距应均匀，允许偏差不应大于30mm。水平或垂直敷设的明配可挠金属电线保护套管其水平度或垂直度允许偏差为5％，全长偏差不应大于管内径的1/2。可挠金属电线保护套管暗配时，宜沿最近的路线敷设，并应减少弯曲，埋入建筑物内的金属套管与建筑物表面的最小距离不应小于15mm；在现浇混凝土内敷设时应与钢筋固定，固定间距不应大于500mm。可挠金属电线保护套管配管后穿线时，管内导线包括绝缘层在内的总截面积不应大于管内空截面积的40％。可挠金属电线保护套管路较长或有弯时，为防止在穿线时因阻力过大损坏导线，规定了两个接线盒或拉线盒的距离：无弯时不超过30m；有一个弯时，不超过20m；有两个弯时，不超过15m；有三个弯时，不超过8m。超过上述规定时，应加装拉线盒（接线盒）或放大布线管路的管径。
.png)
3.3材料及施工机具安排
3.3.1 锌钢带（或铜带），中间层为冷轧钢带、内层为耐水电工纸，重叠卷拧成螺旋状，外壁自成丝扣；包塑可挠性金属电线保护套管是在可挠金属电线保护套管外层又包覆了一层塑料（PVC）。其规格从10#~101#，内径从9.2毫米到100.2毫米，共12个规格。
3.3.2 接线箱连接接头：供可挠金属电线保护套管与接线箱（盒）连接，有防水型；直接头；连接接头：供可挠金属电线保护套管之间相互连接，有防水型；无螺纹连接接头：供可挠金属电线保护套管与钢导管或钢管连接；混合连接接头：供可挠金属电线保护套管与带螺纹钢管连接，有防水型90度和防水型45度；接地卡：供可挠金属电线保护套管接地用。
3.3.3 可挠金属电线保护套管的特点
施工便捷，性能优越。该管重量轻，搬运方便，折弯和切割不用机械，弯曲走向自如，连接简易（无需套扣），并配有相应的各种附件。由于钢带采用了特殊的热镀锌工艺，其防潮、耐腐蚀性优越。有较好的强度，良好的绝缘。使用范围广，可代替一般镀锌钢管。有基本型、防腐型、防爆型、耐热型等，可根据不同场合选用相应的管材和附件。
4 结语
（1）通过本次施工技术解决了电气配管的施工问题，使电气配管质量得到了很大的提高，确保电气配管工作的顺利进行。
（2）项目部的施工工人和施工工艺为进行了有效提高并对此工艺严格实施和落实。
（3）该工作取得了较好的效果，提高了电气配管质量，为下一步配线工作打下了好的基础。

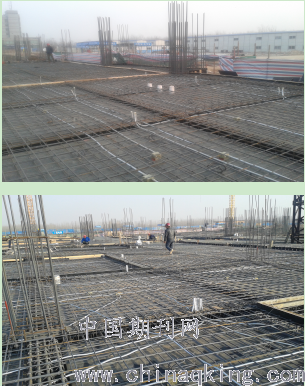

（4）项目部在该分部工程中学到了一种技能，提高了施工速度，节约了劳动力，为公司创造了经济效益和社会效益。侧、省道322北侧。工程建筑面积：68192㎡，建筑高度73.2米，结构形式：框架剪力墙结构、顶部为现浇混凝土楼板.该工程现浇顶面加大，电气配管工作量大，使用KZ管有利于配管工作的顺利进行。如下图示：
通过本工程的施工，提高了工作效率，工程实体质量和广安效果良好，经济效益和社会效益显著，受到建设单位等社会各界的好评。
论文作者:张巍
论文发表刊物:《建筑学研究前沿》2019年20期
论文发表时间:2020/1/8
