摘要:随着我国建筑行业的快速发展,建筑装饰也得到了快速的发展,越来越来多的建筑开始越来越注重装饰的效果,石材幕墙是建筑装饰中越来越普遍的装饰方式,石材幕墙相对于其他幕墙的装饰效果具有更加美观性和环保性。研究其技术和工艺的施工特点将为工程的施工提供便利与技术支持,使其让石材幕墙能得到更好的发展。
关键词:石材幕墙;施工工艺;载荷计算
前言:
石材幕墙的使用在国内越来越广,石材幕墙相对于其他的幕墙装饰有高贵典雅、材质天然坚硬、外表光亮剔透的装饰效果,同时在潮湿环境下还具有耐冻性,对于较为恶劣的环境下不易产生破坏影响装饰的美观,以及石材本身具有的抗压性,石材本身具有结晶细粒和均匀的胶状物资是石材本身具有较强的强度,能够抵御较大的载荷压力。但是石材幕墙工程的优劣很大部分取决于工程过程的施工技术与工艺规范,施工技术与工艺是工程的优劣的控制点,忽略以上两点将直接影响施工质量,严重将导致安全质量问题,石材幕墙是装饰中的美丽风景点,二不应该是安全的隐患。
1、幕墙载荷计算
1.1 风载荷计算
根据GB 50009-2012 《建筑结构荷载规范》风载荷计算公式:
WK =β×μ1×μ2×WO
式中:
WK——幕墙上的作用标准风载荷值,MPa;
μ1——风压变化系数;
μ2——风压载荷系数;
WO——风压的基本值,MPa;
β——风压瞬时变化系数;
β =K×(1+2μr)
K——地表粗糙度调整系数;
μr——风压脉动系数。
1.2 地震载荷计算
根据JGJ102-2013《幕墙工程技术规范》计算公式:
Qk =ξ×α×GK/A
式中:
Qk ——作用于幕墙的地震标准作用值,MPa;
ξ——作用动力放大系数;
α——最大水平方向的地震影响系数;
GK——幕墙重力标准载荷值,N;
A——幕墙受力表面积,mm2。
1.3 幕墙立柱载荷计算
① 风载荷作用下的载荷集度:
qk = WK×B
式中:
qk——风载荷下的最大标准载荷集度值,N/mm;
B——立柱安装的间距距离,mm。
②地震作用力下的载荷集度,直接按照地震载荷计算公式进行计算:
Qk =ξ×α×GK/A

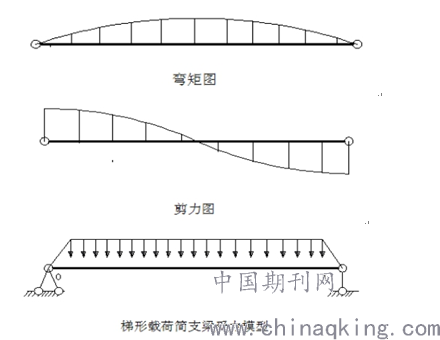

立柱受力模型分析图如下:
1.4 横梁载荷计算
① 风载荷作用下的载荷集度:
qd = WK×H
式中:
qd——风载荷下的最大标准载荷集度值,N/mm;
H——幕墙横梁设计间距,mm;
②地震作用力下的载荷集度,直接按照地震载荷计算公式进行计算:
Qk =ξ×α×GK/A

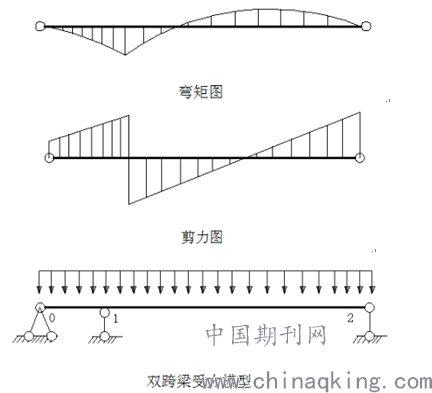

横梁受力模型分析图如下:
2、材料选用
2.1 钢材的选用
钢材选用要求,幕墙构件钢材应当需用国家标准GB50017-2003《碳素结构钢》以及GB1591-2004 《低合金高强度结构钢》钢材;钢材的表面应当进行防腐和防锈处理(如镀锌),同时应当进行预加工处理;钢材的尺寸及强度应当满足设计载荷的计算。
2.2 密封件
密封件一般选用硅酮结构胶和密封胶等密封件,其一般要求为硅酮结构胶特性应当选择常温固化双组份,选用的密封胶特性应当符合国家相关的标准要求,对于接缝尺寸的选择应当按照密封胶的物理特性和材料使用说明书的操作方法进行,密封胶使用时,应当提前进行混合准备,不得在现场进行配置,密封胶的颜色选用应当根据设计要求进行选择,密封胶使用前必须进行专门的检验,必须时检验合格后才能使用。

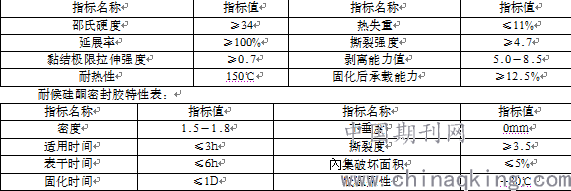

硅酮结构胶特性表:
2.3五金配件
五金配件包含螺栓、螺母、不锈钢挂件等,其相关配件产品的选型和技术要求必须符合国家相关标准要求,采购相关配件时应当要求供应商提供相关的质量合格证书、材质证明书、产品制造资质证书等相关证明,材料进厂必须经过相关质检人员专业的检验,检验合格后方可进行入库待用。
2.4石材的选用
石材的选用必须符合国家相关标准要求,石材尺寸和强度要求必须符合设计相关要求。
3、施工工艺

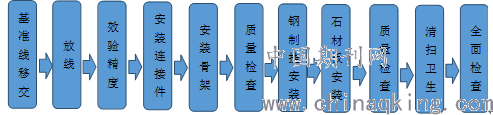

3.1 工艺流程图:
3.2 操作工艺
3.2.1 放线测量
复查基准线是否准确,测量建筑物外形的尺寸偏差,校准挂板的基准面,按照设计图纸要求,以基准线为基准,将分格线标记在墙面上,完成标记后,对预埋件的位置进行检查,看是否需要进行调整,布置安装控制线,可采用直径较小的钢丝直接在墙体的水平与竖直方向上进行布置,其布置的间距应当不得大于20mm,对于水平的控制线,可进行设置支点以防止控制线下垂。放线时还应当注意放线误差得控制,放线时应当充分结合建筑实际的结构偏差,考虑误差累积情况。
3.2.2 石材墙体骨架的安装
复查主体结构尺寸是否符合设计要求,其配合误差是否在设计要求范围内,是否有必要进行误差修正,确定骨架的安装位置,主要依据控制线来确定,严格控制位置偏差在设计要求范围内,课根据墙面的水平和竖直位置在上面进行划线标记,并设立各个位置控制点,根据控制点配合其位置尺寸。配合后再将竖框宇连接件进行连接,然后对连接件位置进行固定和调节,并与主体预埋件进行焊接固定,对于横框的安装应当由上而下,每进行一步就应当进行检查、校验和固定,最后全面的对其安装进行检查,骨架安装位置是否正确、焊接是否牢固等。
3.2.3 钢架的防锈、防腐处理
在钢材进厂之前就必须进行镀锌等措施的防锈、防腐处理,同时在钢材进厂检验时应当查看是否有防锈漆等的损坏,如有局部损坏应当进行补刷,钢材的存放还应当进行防潮、防锈的控制,使用前还应当进行去尘和去污的措施,对于安装和焊接过程中造成的防锈漆和镀层的损坏应当进行现场的补刷,切次数不得低于两遍。
3.2.4 石材的安装

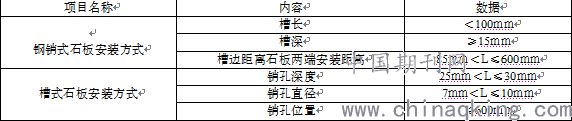

石材安装前应当对石材进行检验,石材的表面应当不得有裂纹、分层、擦伤、凸凹坑等缺陷,表面应当光滑整洁,尺寸应当符合相关设计规范,同时应当核对石材外表面的尺寸与结构轴线的尺寸是否吻合,根据结构轴线和建筑物的宽度尺寸,在墙面设置水平线和垂线,以便于安装骨架与石材位于误差不大于3~5mm误差得同一平面内。后使用验证板控制安装位置的缝隙尺寸,安装顺序自上而下,通过固定螺丝位置的调整保证缝隙的宽度尺寸符合设计要求,(对于石材本身尺寸火质量问题导致安装间隙的不均匀,应当使用专用的工具进行打磨处理使其间隙尺寸保证一致),最后使用专用清洗剂进行打扫和清洗以待交付。
3.2.5 密封处理
密封时应当对密封部位进行清洁处理和干燥处理,处理方法可采用干净纱布蘸湿甲苯对接缝位置进行擦拭,脏污的纱布应当经常进行更换,擦拭时应当注意保护接缝位置以外的面板,以免对其产生腐蚀和污染,擦拭完后,应当让其自然干燥;为了防止在注入密封胶的时候密封材料污染面板,应当进行有效的防护措施,比较常用的方法为粘贴防护胶带,不仅可以防护面板的污染还可以形成注胶的参考物,是注胶更加均匀和平直;注入密封胶时应当均匀、饱满,不能注入过多过少,以免产生污染其他面板或者充填不均匀;修整注胶焊缝,对注胶焊缝进行压力挤压,并将多余的胶进行去除,使其胶缝光滑流畅;注胶完成后应当立即去除保护胶带,除去时应当注意去除方式,以避免产生撕裂痕迹和污染面板。
3.2.6 清洗打扫
清洗打扫时应当考虑对石材表面的保护,不得产生对石材以及其他结构件的污染、损坏和腐蚀,不得直接使用金属尖锐物进行刮削,以及钢丝刷进行直接挂刷表面,对于有缺陷和损坏进行修补的石材以及构件,应当小心进行清洗,清洗完成后必须经过检验合格后才能进行脚手架的拆除,拆除时应当对石材进行遮蔽性的保护,以避免拆除时导致碰撞损伤。
3.3 注意事项
同时还应当注意:

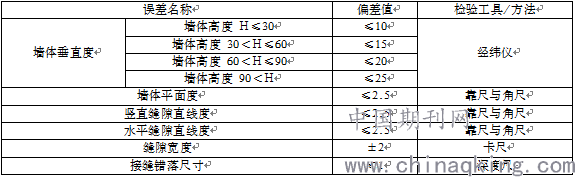

a、安装测量应当配合与主体结构尺寸的测量,并及时调整误差尺寸;b、立柱的安装误差值,标高≤3mm,轴线前后误差≤2,左右误差≤2;c、横梁的弹性橡胶垫应当安装在立柱预定位置,且接缝应当严密;d、相邻两横梁标高误差≤1,同层横梁的标高≤5;e对于在安装和焊接过程中对钢件的防锈漆或镀层有损坏的地方应当及时进行修补处理;f、钢件和石材的安装使用前都应当进行除尘和污渍的处理,保证物件的干净整洁;g、使用密封胶时,其安装的间隙应当根据设计计算和密封胶的使用说明进行确定;h、墙体的安装的局部接缝还应当进行雨水渗透检验;i、墙体四周与主体衔接缝隙,应当使用防水材料进行填塞,同时内外表面还应当用密封胶进行密封,以防止漏水。
4、质量控制
4.1 原材料控制,对于幕墙材料的规格、性能、等级必须符合设计要求和国家相关标准规定:
4.2 幕墙的颜色、条纹和外形形状等图案要求应当符合设计图纸要求。
4.3 幕墙的安装尺寸、位置、槽的数量应当符合设计要求:
4.4 建筑主体结构预埋件与幕墙金属框架的立柱之间的连接,与横梁之间的连接、与连接件之间的连接,与石材面板之间的连接必须符合设计要求,且安装必须牢固。
4.5 石材幕墙的防火、防水、保温材料的设置,防水、防火、保温材料填充的时候应当均匀饱满,不能有间隙空缺,填充间隙应当使用专门的密封胶进行密封处理。
4.6 幕墙板缝之间的密封处理应当,均匀无气泡,饱满无空缺,密封胶多余的应当清除,填充缝隙位置不得出现凹坑缺失等缺陷。
4.7 幕墙表面应当平整光洁,无污染缺损或者;裂痕等缺陷,颜色条纹搭配和谐,无较大落差,幕墙压条平直整洁,接缝口严密牢固。
结束语:
石材幕墙即使一个独立的维护体系又是一个完整的维护体系,石材幕墙是利用金属连接件将石材面板连接在主体结构上,此时的主体结构需要进行专门的设计结构进行承载,同时幕墙又承受重力载荷、风载荷、地震载荷的作用力影响,是一个完整的维护体系。研究石材幕墙的施工工艺和施工方法,其实是对整个石材幕墙体系的研究,只有吃透相关的技术方法才能更好的进行工程施工和保证工程质量。
