北京市市政工程设计研究总院有限公司广东分院 510000
摘要：本文结合污水处理厂厂内污泥干化减量工程实例，介绍了不同除臭方式的适用性，并在此基础上阐述了本工程选用的通风及除臭系统的设计方案，最后就污泥干化减量工程提出一些注意问题及建议，为后续的相关项目提供设计参考及基础。
关键词：污泥干化；除臭方式；生物除臭；离子除臭；通风；
0 引言
近年来随着人口、经济增长，市政污水设施的建设和完善，广州市市政污泥产生量呈现每年快速增长的态势，已大大超过下游污泥处理处置设施的承受能力。据此，广州市政府要求中心城区在2016年完成厂内污泥减量化，出厂污泥含水率降至30~40%。
污泥脱水干化车间在运行过程中，储泥池、污泥反应罐、板框机、料仓等工艺设备会产生大量的恶臭气体[1]，对车间内及厂区周边的环境及人员造成严重影响，因此须根据不同车间的污泥产生量、污泥处置方式、运行时间及负荷工况、设备规模及分布，设置恶臭气体的收集和净化设施（除臭系统），并对有人员操作的区域设置通风设施（通风系统）。
1 除臭系统方案论证
1.1 臭气种类及特征
表1 污泥脱水干化车间臭气污染物一览
1.2 厂区限界空气质量标准
污泥脱水干化工艺中产生恶臭气体的臭气源空间，其气体排放量和浓度均须满足国家现行规范标准值中的二级排放标准，且应采用有组织收集、处理和高空排放方式[2][3]。
1.3 除臭方式方案比选
目前国内外主要有以下几种除臭方式：
表2 臭气处理方式对比一览
在各种除臭方式中，生物除臭和离子除臭能适应高浓度臭气处理，且除臭效果稳定，能并适应污泥处理工艺长时间达标、节能运行的要求，因此污泥脱水干化车间的臭气收集系统采用生物除臭方式进行处理；舒适性及卫生要求较高的区域采用离子除臭方式处理。
2 通风、除臭系统设计
污泥料仓、污泥泵及浓缩反应罐属于完全密封的工艺设备，因此其所属的浓缩反应罐区、料仓区、污泥泵区可视为非臭气源区域，通风量按不小于4次/时计算。设备及管理用房、巡检通道等经常有人区域，应设置通风系统使空间内保持正压状态，且在人员房间及发热量较大的重要设备房间设置空调系统。
板框压滤机、污泥车道及储泥池为主要臭气源，须设置生物除臭装置进行臭气收集、净化处理，且臭气收集风管应靠近臭气源的敞口处或伸入臭气源工艺设备内，进行负压收集（图1）。
.png)

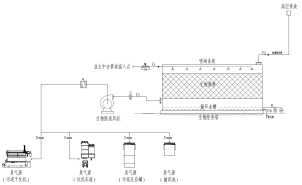

图1 生物除臭系统原理图
为避免板框压滤机臭气外逸到人员操作区，在板框压滤机周围加设围蔽式除臭罩，并在其底部落泥料斗四周设置臭气收集风管。同时在一层干化系统间及二层板框压滤机间的巡检通道设置机械送风系统，将室外新风送至板框压滤机上方及车间的人员操作区域，通过围蔽式除臭罩，形成从板框压滤机上方往下至落泥料斗的负压气流，使人员区域处于新风区，有组织地进行臭气收集。参观通道等区域对舒适性要求较高，且平时不对外开放，容易积聚微量臭气。故设置离子除臭装置将室外新风电离形成离子气流后，送至参观通道内进行除臭净化。气流通过门窗缝隙及楼梯间渗透溢出，使参观通道形成正压保护区，防止臭气进入。除臭系统设计参数及标准如下：
表3 除臭系统设计参数及标准
3 注意问题及建议
（1）除臭装置能耗较大，应采用变频风机并根据污泥脱水干化设备运行情况进行联动，以达到节能减排的目的。
（2）热发生及回收系统、空气压缩机等工艺发热设备以及与其连接的管道温度较高，需进行保温，保温层表面温度应≤40℃，以免烫伤作业人员，并降低设备对室内的散热量。
（3）板框压滤机、污泥干化机、污泥料仓出泥口及污泥反应罐等是主要臭气源，应作密封处理，且运营时注意对检修孔打开的盖板进行检修后复位，以免臭气外溢，导致室内空气品质下降。
(4) 发散粉尘、有害气体、臭气的房间或区域，室内应维持负压；要求空气清洁的房间或区域，室内应维持正压。空气清洁程度要求不同或与有异味的房间有门、洞相通时，应通过压力控制措施使气流从较清洁的房间流向有污染的房间。
[1] 刘锴; 何群彪; 屈计宁. 城市污水处理厂臭气问题分析与控制[J]. 上海环境科学, 2013(S2).
[2] GB14554-93, 恶臭污染物排放标准[S].
[3] GB18918-2002, 城镇污水处理厂污染物排放标准[S].
论文作者:何东岳 杜成银
论文发表刊物:《基层建设》2016年12期
论文发表时间:2016/8/31
