摘要：以２×８５ｍ 跨度桥梁为例，运用 Ｍｉｄａｓ／ｃｉｖｉｌ有限元软件建立相同跨度的矮塔斜拉桥、连续刚构桥及传统斜拉桥空间梁单元模型，研究这３种桥梁形式动力性能的相似性及差异性，通过对比，凸显矮塔斜拉桥的动力性能特点。
关键词：矮塔斜拉桥 自振频率 振型 参与质量
前言：矮塔斜拉桥亦称部分斜拉桥，是介于连续梁（连续刚构）桥和传统斜拉桥之间的桥梁结构。它 是 近 十 几 年 才 发 展 起 来 的 一 种 新 型 桥 梁 结构，在跨径１００～３００ｍ 的桥梁中具有优势，有很大的发展潜力。云南省绥江县四方桥为 ２×８５ ｍ 单塔双跨单索面矮塔斜拉桥，本文以该桥为例，同时建立相同跨度的连续刚构桥和传统斜拉桥模型，研究这３种桥型动力性能的相似性及差异性。
１ 工程概况及技术标准
１．１ 工程概况
四方桥位于云南省绥江县城新址四方碑沟西支沟上，属金绥路的一部分，是连接 Ｂ 区和 Ｃ 区的主要交通要道之一。
１．２ 主要技术标准
（1）公路等级。
城市主干路，机动车双 向 ４车道。
（2）设计车速。３０ｋｍ／ｈ。
（3）设计荷载。公路－ＩＩ级，人群３．５ｋＮ／ｍ２。
（4）桥面宽度。２７ｍ。
（5）地震烈度。基本烈度 ７．２度，ＩＩ类场地土，设计地震动峰值加速度０．１ ｇ，反应谱特征周期０．３５ ｓ。抗震设防类别为 Ｂ类。
（6）设计使用年限１００年，安全等级ＩＩ级。
２ 主桥结构构造
２．１ 主梁
（１）箱梁构造。
桥型设计为２×８５ｍ 的矮塔斜拉桥，桥宽２７ｍ。主梁采用单箱３室大悬臂变截面 ＰＳＣ连续箱梁，中支点梁高４．４８ｍ，边支点梁高２．５８ｍ，从支点起２５．５ｍ 范围内梁高按二次抛物线变化。
（２）预 应 力 体 系。主 梁 采 用 三 向 预 应 力 结构，纵向预应力采用 １５－９，１５－１２钢绞线，横向预应力 采 用 ＢＭ１５－４，ＢＭ１５－５，ＢＭ１５－１５，ＢＭ１５－１９钢绞线，分别布置在顶板和横隔板内，竖向预应力采用直径３２ｍｍ 高强精轧螺纹粗钢筋，布置在腹板内。
２．２ 主塔
索塔高２６．５ｍ，索塔采用钢筋混凝土独柱实心矩形截面，顺桥向长３ ｍ，横桥向宽 ２ ｍ，布置在中央分隔带上，并与主梁固接。塔身上部设鞍座，以便斜拉索通过。斜拉索横桥向呈２排布置，鞍座亦设２排。
２．３ 斜拉索
斜拉索为单面索，双排布置在中央分隔带上，每个塔上设有１１对２２根斜拉索。斜拉索在主梁上纵向标准间距４ ｍ，塔上竖向间距 １ ｍ。斜拉索在塔顶连续通过鞍座，两侧对称锚于主梁。斜拉索采用高强度低松弛环氧钢绞线斜拉索体系，外套 ＨＤＰＥ。斜拉索规格分３７－７Φ５ｍｍ，３４－７Φ５ｍｍ，３１－７Φ５ｍｍ ３种，端索水平夹角为１８．６°，斜拉索最长约１３８ｍ，最短约５６ｍ。３ 结构动力性能分析方法矮塔斜拉桥为复杂结构，一般采用有限元法进行求解，用有限元法进行结构动力计算的理论基础为振动方程，表达式为：
Ｋ－ω２ Ｍδ ＝０
式中：Ｋ 为结构的刚度矩阵；Ｍ 为结构的质量矩阵；δ为结构的振型向量；ω 为振型特征值。上式是振型δ的齐次方程，要方程有非零解，则需要系数行列式满足 Ｋ－ω２ Ｍ＝０。将行列式展开，可以得到一个关于频率参数ω２的ｎ次代数方程。即振动特性分析归结于特征值问题。
４ 有限元模型建立

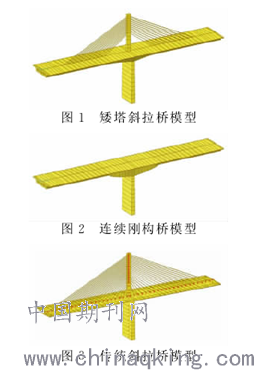

四方桥的梁单元模型采用 Ｍｉｄａｓ／ｃｉｖｉｌ ２０１０进行建模，全桥一个划分为１７０个节点，１４０个单元，其中包括１００个 ＰＳＣ 截面梁单元，４４个只拉桁架单元（模拟斜拉索），主梁、主塔和主墩均采用ＰＳＣ截面梁单元，斜拉索采用只拉桁架单元，斜拉索施加有初应变。同时还建立了与四方桥等跨径的连续刚构和传统斜拉桥模型。其中传统斜拉桥采用等高截面，截面高度为 ２ ｍ，塔高为 ３４．５ｍ，采用８４根斜拉索，梁上索距为４ｍ，塔上索距为１ｍ。连续刚构桥截面中支点梁高６．６８ｍ，跨中截面高度为２．５８ｍ，其他参数与矮塔斜拉桥相同。３种桥型的有限元模型见图１～图3。
５ 动力性能分析

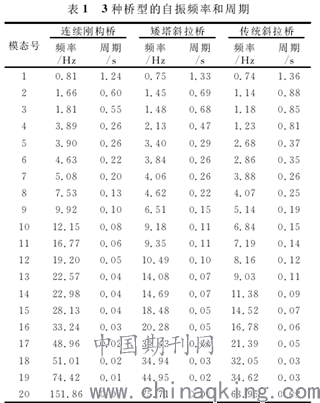

一般来说，结构前几阶的自振频率和振型起控制作用，所以本文只取３种桥型的前２０阶自振频率和振型，表１列出３种桥型前２０阶振型频率及周期。由表１中可见，连续刚构桥的自振频率大于矮塔斜拉桥的自振频率，两者都大于传统斜拉桥的自振频率。其中前７阶的自振频率相差不大，矮塔斜拉桥和连续刚构桥的自振频率差值范围为０．０５～１．２２ Ｈｚ，矮塔斜拉桥和传统斜拉桥的自振频率差值范围为０．０１～０．９８Ｈｚ。第７阶到２０阶的自振频率差别相对较大，矮塔斜拉桥和连续刚构桥的自振频率差值范围为２．９１～７６．１４ Ｈｚ，矮塔斜拉桥和传统斜拉桥的自振频率差值范围为０．５５～１１．７６Ｈｚ。

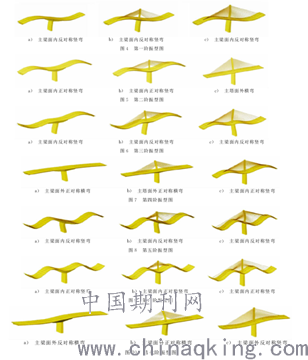

由结构动力学知道，自振频率越大结构的刚度越大，说明３种桥型中连续刚构桥的整体刚度最大，矮塔斜拉桥次之，传统斜拉桥最小。低阶振型下三者的自振频率相差不大，高阶振型下连续刚构 桥 的 频 率 明 显 大 于 矮 塔 斜 拉 桥 和 传 统斜拉桥。３种桥型的前７阶振型图见图４～１０，从左到右分别为ａ）连续刚构桥、ｂ）矮塔斜拉桥和ｃ）传统斜拉桥的各阶振型图。连续刚构桥前２０阶振型中，顺桥向参与质量最大的振型是第１，３，５振型，参与质量分 别为 ３８．４２％，４５．９％，５．９４％，横桥向参与质量最大的振型是第４，１２，１６振型，参与质量分别为７７．２４％，５．７５％，７．９１％。矮塔斜拉桥顺桥向参与质量最大 的振型和连 续 刚构桥一样，参与质量分别为３６．６％，４７．９６％，４．５１％，横桥向参与质量最大的振型是第４，７，１５振型，参与质量分别为５．３８％，７２．４９％，５．８４％。传统斜拉桥顺桥向参与质量最大的振型是第１，３，１４振型，参与质量分别为２１．７３％，６１．０７％，４．５１％，横桥向参与质量最大的振型是第８，１６，１８振型，参与质量分别为７０．８１％，７．２４％，７．７５％。３种桥型前２０ 阶 振 型 的 质 量 参 与 分 量 都 达 到 了 ９０％以上。
从３种桥型的振型特点可以看出，矮塔斜拉桥和连续刚构桥的前6阶振型完全一样，而矮塔斜拉桥和传统斜拉桥只有第1，5，6阶相同，其他阶振型差别大，这说明矮塔斜拉桥和连续刚构桥的动力性能很相似，面内、面外的刚度分布很接近。矮塔斜拉桥和传统斜拉桥的动力性能却相差甚远，传统斜拉桥的第二阶振型出现主塔面外横弯，说明斜拉桥主塔的刚度偏小，相对而言，矮塔斜拉桥主塔的刚度则要大一些。所以，斜拉桥设计时要考虑索塔的稳定性问题，而矮塔斜拉桥由于塔高较小，稳定性问题不是特别显著，设计时一般不考虑索塔的稳定性。四方桥桥址属高地震区，地震基本烈度为7.2度，桥梁抗震性能的优劣也很重要。地震作用下，结构的动力反应与结构的自振周期密切相关，桥址处地震反应谱特征周期为0.35s，根据《公路桥梁抗震设计细则》（ＪＴＧ／Ｔ Ｂ０２－０１－２００８），自振周期在0.1~0.35ｓ之间时，结构的动力反应最大。连续刚构桥、矮塔斜拉桥、传统斜拉桥顺桥向 地 震 动 力 反 应 最 大 时 的 自 振 周 期 为 分 别 为1.24，1.33，1.36ｓ，横桥向地震动力反应最大时的自振周期分别为0.26，0.47，0.88ｓ，所以，地震作用下，连续刚构桥横桥向发生共振，结构动力反应较大，矮塔斜拉桥和传统斜拉桥顺桥向、横桥向均不会发生共振。
６ 结束语
综合以上分析，连续刚构桥、矮塔斜拉桥、传统斜拉桥的动力性能依次减小，矮塔斜拉桥的刚度介于连续刚构桥和传统斜拉桥之间，更接近于连续刚构桥。矮塔斜拉桥和连续刚构桥顺桥向振型参与质量最大的振型阶数一致，和传统斜拉桥不同；横桥向振型参与质量３种桥型均不一致。
参考文献
［１］ 蔺鹏臻，刘凤奎，张元海．单索面混凝土矮塔斜拉桥的动力特性［Ｍ］．世 界 地 震 工 程，2015
［２］ 郑一 峰．部 分 斜 拉 桥 结 构 对 比 分 析 ［Ｊ］．公 路，2016
［３］ 周孟 波．斜 拉 桥 手 册［Ｍ］．北 京：人 民 交 通 出 版 社，2014
［４］ 刘沐宇，袁 卫 国，孙 文 会，等．单 索 面 宽 幅 矮 塔 斜 拉桥拉索作用下主梁剪力滞效应分析［Ｊ］．武汉理工大学学报：交通科学与工程版，2015
［５］ 李廉锟．结构力学［Ｍ］．下册．４版，北 京：高 等 教 育出版社，2015
［６］公路桥梁抗震设计细则．北京：人民交通出版社，2016
