一台110kV变压器局部放电量超标的处理过程论文_张博

（广东能建电力设备厂有限公司 广东广州 510285）

摘要：本文详细介绍了一台110kV变压器在发现局部放电量超标后的整个处理过程，以供参考。

关键词：变压器；局部放电；处理

一、变压器局部放电测量简介

局部放电，是指电气设备局部绝缘出现击穿或沿面放电的情况，只存在于绝缘的局部位置，而不会立即形成贯通性的击穿的放电。由于电气设备绝缘内部存在缺陷、内部电场分布不均匀等原因，使得局部的场强集中，就有可能产生局部放电。局部放电虽然不会影响到电气设备的短时绝缘强度，但如果在长期运行中持续发生局部放电，这些微弱的放电能量以及由此产生的一些不良效应可能会不断累积，使绝缘的寿命降低甚至完全被击穿，影响到电气设备的安全运行。

引起电力变压器的局部放电主要原因有悬浮电位、尖端放电、电场叠加、气泡影响等。其中气泡是最经常引发局部放电的一种原因。气泡除了绝缘油中可浮动的气泡之外，还有封闭在绝缘材料中的气隙，这些气泡或气隙有些是在制造过程中产生的，有些是由于油或水分在电场作用下分解产生的。因为气泡的介电常数比绝缘材料的介电常数小，且其电场强度又比周围的绝缘介质高，所以在电场作用下气泡处会首先放电，而其他绝缘介质仍保持绝缘性能，就形成了局部放电。

为保证变压器达到标准规定的低局部放电量，需要在出厂试验、安装交接试验等阶段对其进行局部放电测量。局部放电测量一般在感应耐压试验中进行，以测量变压器在比运行电压更高的电压下的局部放电水平。目前主要采用脉冲电流法进行变压器局部放电的定量测量，局部放电信号一般从高压套管末屏处引出，通过测量阻抗引入局部放电测试仪，即可测量当前电压下的局部放电量。

二、一台110kV变压器局部放电量超标的处理过程

1、变压器出厂试验时出现局部放电量超标情况

我公司在进行一台110kV电力变压器出厂试验时，其他试验项目结果合格，在局部放电测量中发现B相的局部放电量超标，在1.5试验电压下的局部放电量幅值为2000pC，超过标准规定的应不大于500pC的要求。其中，局部放电的形态见图1，局部放电的起始电压为0.9，熄灭电压为0.75。

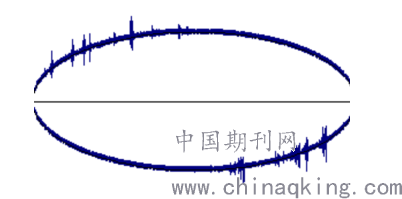

图1 出厂试验中B相局部放电的形态图

根据试验中局部放电的形态、幅值、起始电压、熄灭电压等各方面的特征，通过查找资料及根据以往经验对该局部放电产生的原因进行分析，认为该局部放电可能是由于绝缘介质中的气泡或气隙引起。据此制定处理方案：先进行抽真空及静置处理，以此减少油中的气泡，2天后再进行复试。

2、进行抽真空及静置处理后的局部放电复试情况

在进行真空及静置处理2天后再次进行局部放电测试，在这次复试中，B相的局放量出现下降，为600pC，但仍不满足试验标准的要求。局部放电的形态见图2，局部放电的起始电压和熄灭电压较前一次稍有提高。

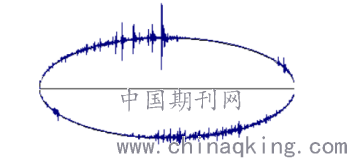

图2 进行抽真空及静置处理后复试中B相局部放电的形态图

根据本次复试的情况再次进行分析，因为局部放电的幅值有所下降，起始电压和熄灭电压有所提升，证明此前的分析判断和处理方案基本正确，但可能还是残留一些较顽固的气泡或固体绝缘中的气隙，需要更长时间的抽真空或静置处理。在用户要求交货时间紧急的情况下，为能确保更快地处理好这一问题，决定采用负载加热的方式，通过对变压器施加额定负载的方式，让变压器升温至90℃，通过高温使变压器固体绝缘中的气泡加速排出，使绝缘油更快地渗透到固体绝缘中的气隙并将其填满。在加温保持12小时后让其自然降温，并再次进行抽真空和静置处理，1天后进行局部放电复试。

3、进行负载加热处理后的局部放电复试情况

在进行负载加热处理后的局部放电复试中，A、B、C三相的局部放电量均小于100pC，可满足试验标准的要求。也证明了此前的分析判断和处理方法是正确的。

三、结束语

局部放电量是反映变压器健康状态的一个重要指标，对于局部放电量超标的变压器，通过对其局部放电形态、起始电压、熄灭电压等参数的分析判断，确定产生局部放电的原因并进行有针对性的处理措施，可以消除局部放电，保证变压器的安全运行。

参考文献：

[1]保定天威保变电气股份有限公司.变压器试验技术.北京：中国电力出版社，2009，（7）：131-165.
