摘要：测量直线度的传统方法，有光学水平仪法，电子水平仪法或光学准直仪法，进行跨点测量。用光学准直仪测量需二个人操作，测量完后需人工计算，效率很低。
本方案测量法，只需一个人即可完成测量。采用动态连续测量，更能真实地反映误差分布情况。测量计算以及绘图由计算机完成，提高了测量精度及测量效率。
关键词：电感传感器；动态测量直线度；无线电模块传递接收；误差分离补偿技术
Abstract：
The traditional method for straightness measurement is the step-forward measurement by optical level instrument，electronic level instrument or optical collimator.The measurement by optical collimator shall be done by two persons，which needs manual calculation after measurement in extremely low efficiency.
The measurement in this plan can be done by only one person.It can more realistically reflect the distribution of errors by dynamic continuous measurement.The measurement，calculation and plotting will be fulfilled by the computer，improving both the measurement precision and measurement efficiency.
Keyword：Dynamic measurement of straightness by inductance type transducer，radio module transmission and receiving，error separation and compensation technology.
一、前言
测量直线度的方法，有水平仪、光学水平仪法、电子水平仪法或光学准直仪法，进行跨点测量。用光学准直仪测量需二个人操作，测量完后需人工计算绘图，效率很低。
本方案测量法，只需一个人即可完成测量。采用动态连续测量，更能真实地反映误差分布情况。测量计算以及绘图由计算机完成，提高了测量精度及测量效率。
测平面度就是按要求测多条不同方向的直线度，进行评定平面度。
二、原理
.png)

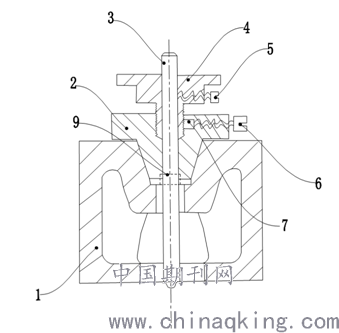

见图V型基准件是铸件，精加工刮削完成。用光学准直仪测V型导轨的垂直方向的直线度，使达1.5μm/M，V型滑块与B面保证平行1μm/M。V型滑块用铸铁制成。V型滑块与V型基准体的V型配刮。V型滑块与基准体A面保留间隙0.5mm。电感测杆装在调整机构上，有粗调及微调装置，通过微调调整电感表，V型滑块移动1M，定位块1（专用螺钉）是控制测量的始点，定位块2（专用螺钉）是控制测量的终点，测量长度1M。
测量时电感信号经A/D转换后。经无线电传递模块传给无线电接收模块，输入计算机内，由计算机绘图计算打印。
V型导轨直线度，机床厂工具车间可做到1.5μm/M。
若再提高测量精度，可通过误差分离技术完成。
用本方案对高精度基准尺进行测量，记录一条误差曲线f（x）v（它是V型导轨的误差曲线，是V型导轨的系统误差）存入计算机内。
当用本方案测工件时，测得的工件误差为f（x）’工件
f（x）’工件 = f（x）工件 + f（x）v 所以 f（x）工件 = f（x）’工件 - f（x）v
它消除了V型导轨的系统误差，提高了测量精度。
测量基准（高精度）导轨f（x）v及测量工件的f（x）’工件时，测点始点要相同，测量始点由定位块1保证。
三、计算机控制系统
四、精度分析
1.基准尺误差σ1 = 1.5μm/M0.7μm/500mm
2.电感测头测量误差：σ2 ≤ 0.03μm
3.A/D转换误差： σ3 ≤ 0.12μm
1米测量极限误差：Δ = = = 1.505
五、结束语
测量不直度传统方法用光学准直仪跨点测量1M约取14点。本方案可取数万个测量点，动态连续测量。只需一个人即可完成测量，采用微机系统使测量评定过程实现自动化。
参考文献：
[1]李秋萍.测量直线度误差的一种新方法[J].齐齐哈尔大学学报：自然科学版，2003，19（1）：111-112.
论文作者:曹诚
论文发表刊物:《电力设备》2018年第23期
论文发表时间:2018/12/12
