InTouch与西门子及施耐德PLC通讯论文_刘鹏

(山东核电有限公司 265116)

概要:通讯是工业生产过程中的关键部分,Wonderware 凭借其丰富的I/O Server产品库领导着简化通讯的潮流。这些服务器可以为生产现场中使用的各种控制与传感设备提供接口,而Wonderware的DAServer使得通讯与连接达到了更高的水平。DAServer作为Wonderware 的服务器,能够提供更强的通讯诊断功能与更高的性能。本文主要介绍了如何配置DAServer来实现通过TCP/IP协议与西门子、施耐德PLC的通讯。

作为一款常用的监控组态软件,InTouch是面向监控与数据采集的软件平台工具,具有丰富的设置项目,使用方式灵活,功能强大。它最早主要解决人机图形界面问题,随着它的快速发展,实时数据库、实时控制、通信及联网、开放数据接口对I/O设备的广泛支持已经成为它的主要内容。随着技术的发展和市场需求的增加,PLC的结构和功能也不断改进,生产厂家不断推出功能更强的PLC新产品,如西门子公司在S5系列PLC的基础上推出了S7系列PLC,如施耐德公司推出的昆腾系列PLC。

一、InTouch与西门子PLC通讯

1.首先需要在工控机上安装画面组态软件InTouch,本例子中安装的版本为InTouch 10.6;

2.在工控机上安装与西门子PCL通讯的驱动SIDirect DAServer3.0:购买的每套正版InTouch软件中都附有一张通讯驱动光盘,其中就包含与西门子PLC通讯的驱动,如图1所示;

图2

5.右键点击Configuration,然后选择Add PortCpS7 Object,此时就新建了一个名字为New_PortCpS7_000的西门子通讯项目,然后再右键单击 New_PortCpS7_000,就可以选择建立与S7-200或S7-300系列的PLC通讯,本文中以S7-300为例子,如图3所示;

6.对新建的与S7-300系列PLC通讯的项目进行配置,具体的参数设置对话框如图4所示:

图4

Network Address:输入PLC的IP地址,在此例子中PLC的IP地址为128.1.1.104,同时要确保工控机的IP地址与PLC的IP地址在同一网段上,在此例子中将工控机的IP地址设置为128.1.1.201;

Local TSAP:定义本地站的传输服务访问点,这两位数字都为16位进制数字,推荐设置为1.0;

Remote TSAP:定义PLC的传输服务访问点;

Remote Rack No:定义PLC的通讯模块所在的机架号;

Remote Slot No:定义PLC的通讯模块所在的插槽号;

Connection Resource:定义连接资源,从下拉框中选择16进制的连接资源。

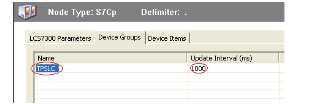

7.选择与S7-300通讯项目的Device Group属性页,然后在其对话框的空白处右键单击,添加新的条目到Device Group对话框中,选择并右键单击默认名Topic_0,把它重命名为一个与现场实际相关的有意义的名字,本例子中将其命名为TPSLC,刷新时间默认为1000ms,如图5所示;

图5

8.在打开的SMC软件左边的树形结构图中,右键单击ArchestrA.DASSIDirect.3,然后从子菜单中选择Configure As Server中的Auto Service,这就确保下次启动InTouch软件时,与西门子S7-300的IP地址为128.1.1.104的PLC进行通讯的驱动自动激活,这使得InTouch能够通过DAServer自动与西门子S7-300系列PLC建立通讯连接,如图6所示。

图8

5.右键点击Configuration,然后选择Add TCPIP_Port Object,此时就新建了一个名字为New_TPCIP_Port_000的施耐德通讯项目,然后再右键单击 New_TPCIP_Port_000,就可以选择建立与施耐德各系列PLC的通讯,本文中以施耐德昆腾系列PLC为例子,如图9所示;

图11

8.在打开的SMC软件左边的树形结构图中,右键单击ArchestrA.DASMBTCP.2,然后从子菜单中选择 Configure As Server中的Auto Service,这就确保下次启动InTouch软件时,与施耐德昆腾系列的IP地址为128.1.1.10的PLC进行通讯的驱动自动激活,这使得InTouch能够通过DAServer自动与昆腾系列PLC建立通讯连接。

9.至此,InTouch与施耐德昆腾系列PLC通讯连接已配置完成。

总结,InTouch与PLC的通讯方法有很多,本文主要介绍了通过配置DAServer来实现与西门子及施耐德PLC的通讯。

论文作者:刘鹏

论文发表刊物:《电力设备》2015年6期供稿

论文发表时间:2016/1/12
