TBM六边形管片模具的设计及管片生产工艺的研究论文_叶娟

摘要：文章介绍了TBM六边形管片模具的设计方案，并结合生产现场的工位布置、生产节拍等工况条件，对混凝土坍落度与振动时间进行说明。

关键词：TBM六边形管片；管片模具；坍落度；配比

1 TBM六边形管片结构

六边形管片衬砌是在TBM隧洞施工高速掘进中实施的一种快速隧洞衬砌方式，已成为我国引水工程中的一种趋势。六边形管片衬砌是由六边形预制管片经联接件拼装而成，并在其外侧与围岩之间设置充填垫层的一种衬砌。它包括六边形预制钢筋混凝土管片，管片与围岩间的回填层，管片间联接件和止水件。管片为拼装咬合，4片拼为一环。管片通过联接件连接在一起，联接件包括管片环向接触面上的定位销和纵向接触面上的导向杆。定位销和管片环向接触面垂直设置，其上的螺纹设计意在使其插入管片后具有一定的抗拔力，同时还具有一定的抗剪性。导向杆与管片接触面平行设置，前后管片各嵌入一半，可以阻止管片在纵向面上的剪切移动。定位销和导向杆的设置起到了拼装定位的作用，使拼装后的管片衬砌平整，保持在同一弧面上，形成一个自锁系统。

图1 TBM六边形管片衬砌环图 图2 管片模具总体结构

2 管片模具的设计

管片模具设计时应综合考虑TBM六边形管片的形状特点及流水生产线的运转情况，才能使流水线发挥最大效率，同时能够保证所生产的管片质量。

2.1 管片模具的开闭合方式

管片模具采用四面打开的方式实现六边形管片的脱模。考虑到管片环面设有嵌缝槽、止水槽等，采用滑动平移打开方式；端面设有导向杆，为避免啃边，采用滑动平移打开方式。

2.2 管片模具的振动方式

管片生产采用整体振动流水线生产方式。流水线采用“2+1”模式（2条养护线，1条浇捣线），每线可放置13台模具，整条流水线可放置10套模具。流水线的整体操控采用PLC集成控制系统，模具的行走通过平移小车上的顶推油缸推动。混凝土振捣采用整体振捣的方式进行，整体振动台采用活动偏心块式振动电机驱动。通过转换强弱开关（转换电机的旋转方

向），使内侧的偏心块开始移动，离心力随之改变，另外结合变频器使用，使离心力的调节范围更广。管片生产中设定强振振动频率为60HZ（正旋转，离心力最大达到100%）；弱振频率75HZ（反旋转，离心力为最大离心力的64%）。通过强弱振的转换，一方面满足下料速度和保证密实度，另一方面可以尽可能多的排除混凝土气泡。

设定流水线运转为每天3模，在浇捣线上管片模具流动节拍为10min，扣除模具行走、就位、固定，模盖的夹紧固定以及可能存在的等料时间，混凝土实际浇注时间约为6.5min。从振动台后一个工位算起，在进蒸养窑之前还余8个工位，时间约为80min。

2.3 管片模具的模盖型式

结合管片生产线方式，管片模具的模盖形式采用分体式中置模盖结构。

1）中置模盖悬挂于流水线浇捣工位，当模具移动到浇捣工位时，中置模盖移至模具上方，夹紧固定，进行浇注；当浇注结束后，中置模盖松开模具，移至清理区域进行清理，等待下一次浇注。

2）管片模具两端设有弹簧二片式模盖，可防止中置模盖离开模具后，混凝土表面产生流动，影响抹面质量。模盖铰接处设有弹簧结构，旋转打开模盖时产生助力，减小工人操作强度。

2.4 管片模具的预埋方式

1）工作孔

采用钢管制作，通过螺纹连接固定于管片模具内腔。安装钢筋笼前，先进行安装。待混凝土管片初凝时，旋转取出工作孔，避免脱模时因摩擦阻力较大而难以取出。

2）环向定位销

管片环向采用定位销联接，浇注管片时需预埋塑料套管。套管内设有管螺纹，管片模具需通过定位棒固定预埋套管，防止套管产生偏移。

3）导向杆

管片端面设有导向杆，脱模时未避免啃边，需设有脱模角度。

3 管片坍落度与振动时间

从表1和表2中可知，坍落度与振动时间是影响振动效果的两个关键因素，并且两者是相互关联的。振动时间低于3min，混凝土振捣不充分，密实效果不佳，振动时间过长，混凝土出现过振离析情况；混凝土塌落度大于80mm，极易出现过振，坍落度小于40mm，混凝土流动性基本没有，振动时间要求长，易产生过振，并导致工艺节拍延长。综合考虑振捣效果和噪声控制等因素，采用5min（3强振+2弱振）的振动时间为主，结合生产过程中混凝土的坍落度变化，以人工振捣棒辅助模具端头喂料，效果比较理想。

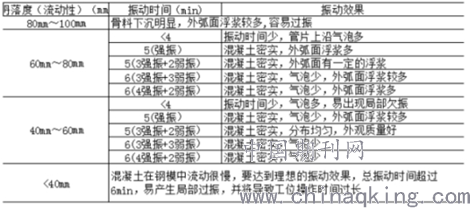

表1 同一振动时间不同坍落度的振动效果

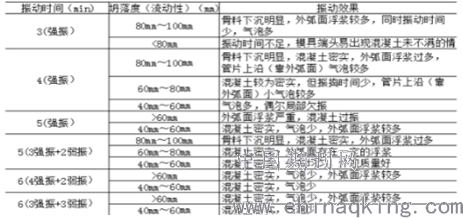

表2 同一坍落度不同振动时间的振动效果

4 小结

管片模具的设计应充分考虑现场工况条件及管片的生产工艺，才能实现管片连续稳定的量产。

参考文献：

[1]庞强特主编.混凝土制品工艺.武汉工业大学出版社，1988.

[2]林方辉，曹建华译.热介质定向循环养护室.中国建筑工业出版社，1982.

[3]李侃闻，闪耀.浅谈地铁隧道盾构管片生产质量控制[J].城市建设理论研究（电子版），2012，（34）.

[4]陆罡.大直径盾构隧道管片生产工艺及质量控制要点[J].建筑科技，2018，002（002）：P.38-40.
