融合核心网技术及组网分析论文_陈雁

广州市汇源通信建设监理有限公司 510620

摘要:随着社会主义经济的不断发展,社会对移动通信的需求与要求随之不断提升,而EPC时代的到来,促使需要借助融合核心网技术的运用来实现融合组网,进而实现2G/3G与4G核心网的融合组网。但是,在实际践行的过程中,基于现有的2G/3G核心网下,如何攻克技术难题以实现与4G网的融合组网,亟待解决。本文针对融合核心网技术与组网进行了分析,在阐述ERP核心网特点、以及核心网融合组网必要性的基础上,为如何借助核心网技术来实现融合组网提出了对策。

关键词:EPC;核心网融合技术;融合组网;策略;分析

前言:在信息化、网络化时代背景下,4G时代的到来促使我国三大通信运营迎来了崭新的发展机遇,但是,机遇与挑战并存,对于通信行业而言,在现有的2G/3G融合核心网的基础上,如何实现对4G核心网的有效融合组网,在充分利用现有资源的基础上,降低成本投资以实现自身经济效益的最大化,亟待解决。以此,从EPC时代背景下出发,针对核心网融合技术以及融合组网策略进行研究,有着极为重要的现实意义。

1 EPC核心网技术所呈现出的特征

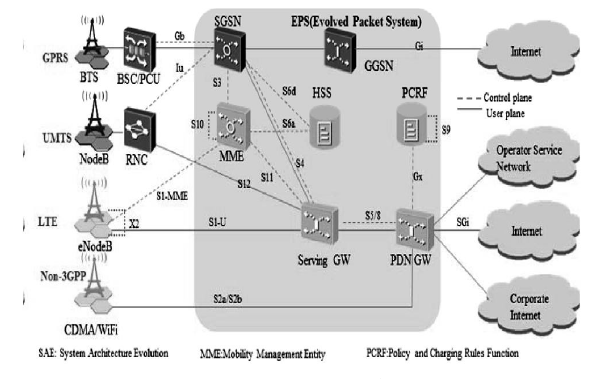

基于2G/3G/LTE融合分组网络架构下,包括MME/SGSN、SAE-GW/GGSN、HLR/HSS、PCRF以及CG等设备,相应网络架构如图1所示。

图1 网络架构示意图

相应EPC架构特点为:第一,组网灵活。基于EPC架构下,相应控制与承载是以分离形式进行设置的,相应控制面与用户面也同样是以分离形式进行设计的,进而为提升组网的灵活性奠定了基础;第二,扁平化结构。在这一架构中,是以扁平化设计来实现的,整体上将网络层次进行了减少,相应基站控制器节点取消,其功能由核心网与基站承担,在数据进行传输的过程中,只需要经过两个节点即可;第三,基于IP下的接口设计。在整个EPC架构中,相应接口都是基于IP下进行设置的,支持相应的IP协议以及业务等;第四,满足多种网络接入。基于这一网络架构下,能够满足多种接入方式的接入之需,满足以异构网络之需;第五,取消了电路域。在EPC架构中,将电路域进行了消除,仅存在分组域,促使EPC成为了承载业务的基本网络。

2 EPC核心网融合组网之策略

2.1实现融合组网的必要性

主要表现在如下几方面:第一,能够在实现资源充分共享的基础上,为提升建设投资效益提供保障。借助融合组网方式,能够实现硬件资源的充分共享,并有效提升板卡的使用效率,延长板卡的使用寿命,为避免2G/3G与4G网融合后出现资源严重浪费问题奠定了基础。第二,提升业务质量。在进行组网融合之后,网络切换等的方式发生了改变,互操作信令从原来网元之间进行处理,转变为设备内部处理,进而就在有效减少信令负荷的基础上,实现对相应延时问题的有效解决,确保业务在操作上具备良好的连续性。第三,为相应维护管理工作的开展提供便利。基于融合组网方式下,将整个网络架构进行了简单化设计,进而在统一接口的基础上,为相应维护管理工作的开展提供了极大的便利。

2.2具体融合组网策略

2.2.1MME/SGSN

基于这一融合组网下,其中的MME设备所承担的主要功能为移动性管理,在实际进行组网设计的过程中,相应的方案如下:方案一是以融合设备的运用来进行组网,相应互操作信令则是在网元内部进行处理,在降低操作延时发生概率的同时,为提升用户体验度奠定了基础;而方案二则选择了独立组网的方式,但是延时时间长,弱化了用户的体验。而针对方案一进行改造的过程中,需要对现网设备进行改造,进而对业务产生了影响,同时也可以建立新的设备来进入无线网中,但是这就需要对2G/3G网进行调整,但是方案二则不会对业务产生影响。但是,独立组网不仅维护成本高且无法实现融合,而借助融合设备的运用,能够方便维护,但是因现阶段可参考经验的缺乏,致使存在着一定的风险。而是否对现网进行升级以形成人品和MME/SGSN网络框架,则需要确保现网设备软件具备升级能力,且现存容量在一般以上,同时具备良好处理能力、入网在10年内、位于区域中心,满足上述条件进行改造,如不满足则建议最好新建MME。

2.2.2SAE-GE/GGSN

基于这一融合组网下,主要构成设备为S-GW以及P-GW,承担着会话管理的功能,相应方案如下:方案一是借助融合设备的运用,促使用户在进入这一融合组网系统之后,在转换中实现业务的一点接入,基恩人促使实现业务的连续性以提升体验性;方案二则是以独立组网的方式,在网络系统切换中,因存在业务切断现象,进而致使延迟问题随之产生,用户体验度低。方案一虽然对现网影响较大,但是,能够迎合组网之需,并简化网络架构,为方便维护管理工作的开展奠定了基础,但是存在一定风险性;而方案二虽然对网络业务不会产生影响,但是管理难度大且无法实现融合组网。而是否要对现有的SAE-GE/GGSN进行升级改造,则同样需要满足MME/SGSN所提出的改造要求。

2.2.3HHS/HLR

基于这一融合组网下,HSS设备作为LTE网络的主要网元,承担着用户信息的存储之功能,可建立一个或是多个HSS在一个网络中。在进行方案设计的过程中,提出了升级现网HLR来进行融合、新建HHS/HLR并支持FNR功能、新建HSS并与HLR实现独立设置这三个方案,通过对建设进度、投资、设备利用率、业务开通安全性、网络管理、网络演进、投资保护以及厂家支持这几个指标数据的对比分析后,针对是否是进行现网改造还是直接建立新的HSS,则需要按照之前的要求来进行判断。

EPC核心网网络组织

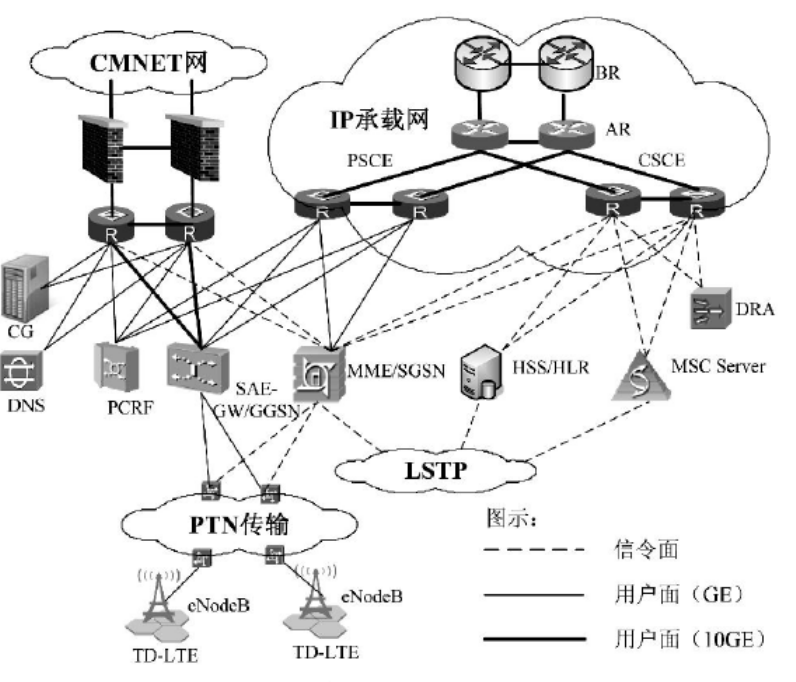

基于EPC下的核心网,则要实现对网络现有的分组域等进行连接,进而才能够为支持LTE用户业务服务之需奠定基础,在支持现有2G/3G漫游业务的基础上,能够满足LTE用户语音通信之需,同时,在LTE覆盖范围内,支持LTE用户短信业务以及国际漫游,相应EPC核心网的承载方案如图2所示。

图2 核心网IP承载组网示意图

总结:综上,在信息化时代背景下,通信数据业务的快速增长促使流量增长幅度极大,进而致使目前现有移动网络遭受到了严重的冲击与挑战。而在4G建设浪潮中,要想促使中国通信行业能够紧随时代发展步伐,以LTE网络的完善部署来应对时代发展之需,就需要借组核心网融合技术的运用,实现融合组网,促使2G/3G向4G过渡的过程中,解决所遇到的问题,以融合组网来满足网络时代下人们对通信业务所提出的实际之需,并为促使我国通信行业实现稳健发展奠定基础。

参考文献:

[1]唐升敢.EPC核心网融合组网分析[J].信息通信,2014,06:226-228.

[2]高功应,穆佳,陈婉珺.EPC分组核心网引入组网分析[J].邮电设计技术,2013,04:15-19.

[3]杜杉,孙艳辉,由帅.简述EPC时代核心网融合技术[J].国外电子测量技术,2013,07:69-72+76.

[4]黄乐.EPC融合组网中Pool技术部署研究[J].互联网天地,2013,12:27-32.

论文作者:陈雁

论文发表刊物:《基层建设》2016年18期

论文发表时间:2016/11/16
