摘要：随着社会经济的不断发展，输电线路的规模也不断，以满足人们的用电需求。但是，雷电等自然灾害对输电线路破坏任意增加，为了维护输电线路的稳定和安全，需要进行合理的绝缘设计。绝缘设计是通过绝缘体来增强电路的防雷性能，不仅可以降低防御成本，而且可以维护输电线路的稳定。从输电企业来说，学设计可以保护书店设备，实现修炼企业的经济效益。然而，现在输电线路规模庞大，所处环境复杂，设计参数差异性较大，只有通过合理的绝缘设计，才能降低多方面因素的影响。良好的绝缘设计是长距离传输的保障，也是电力企业降低事故率的条件和基础。基于这个原因，本人以500kW输电线路为研究对象，分析其绝缘设计方案，以提高线路的稳定性。
关键词：500kV；输电线路；绝缘设计
一、500kV输电线路绝缘设计原则
1、平原地区设计原则
平原地区地域广阔，周围树木较高，雷电发生频率较高，需要提高绝缘的耐力水平。500kV输电线路的防雷水平，要控制在220~76kA，跳闸概率要控制在0.25次/km．a。平原地区雷电发生频率较高，且破坏性大，应该加强跳闸概率的控制。
2、中平原地区设计原则
中平原地区周围山脉较多，数目相对较高，起到避雷和防雷的效果，所以绝缘设备代理水平较低。500kV输电线路的防雷水平，要控制在110~66kA，跳闸概率要控制在0.82次/km．a。中平原地区雷电发生频率高，但周围山脉和树木地势高，避雷效果较好，对输电线路的破坏程度较低。通过上述分析可以了解500kV输电线路绝缘设计原则，并依据上述原则进行线路设计。
二、500kV输电线路绝缘设计分析
1、半波输电线路绝缘设计
当输电线路多长关于电磁波长时，输电线路中的电压会维持稳定变化的状态。此时，可以利用集中模型对此状态进行描述。在输电线路波长与电磁波长相等时，输电线路电压会出现剧烈波动，此时不能利用集中模型进行描述，应该采用分布模型进行描述。假设半波输电线路中的各项参数相同，此时应该采用匀速传输模型进行描述。假设已获得线路终端电压和电流，末端I处电压和电流的方程为：

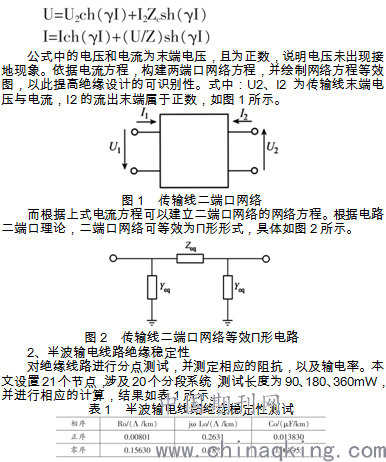

.png)
由表1可知，在360mW输送功率情况下，沿线电压整体稳定，而在90、180mW输送功率情况下，沿线电压呈现高低不规则变化，变化幅度较大。
3、输电线路绝缘配置分析
通过上述分析，在500kV输电线路绝缘设计中，要对绝缘配置进行优化，保持线路的整体稳定。因此，对整个线路进行统一资源配置。如果采取高性能绝缘配置，会增加500kW线路的投入成本，所以要依据实际情况进行绝缘配置。同时，对绝缘效果进行测量，以提高绝缘效果和配置水平。
三、500kV输电线路绝缘设计步骤
1、确定绝缘参数
绝缘参数是500kW输电线路绝缘效果的判断依据，也是绝缘设计的基础。参数的合理性直接决定绝缘设计效果，否则将降低线路的整体绝缘性和耐雷性。为了对相应参数进行准确计算，应该先确定线路方向和规模，并查找相应的资料和数据。
2、线路划分
500kW输电线路绝缘设计要依据周围地理情况，通过调整自身参数，实现线路绝缘设计。线路划分是参数调整基础，其关键是将同一范围内的参数进行统一，实现线路绝缘方案的优化。另外，绝缘设计不能进行多线路划分，否则会造成方案数量过多，影响绝缘设计效率。绝缘设计线路划分分为两种，一种为同区域绝缘设计，另一种为不同区域绝缘设计。梁总监设计方案依据线路不同，采用不同的参数，提高输电线路的绝缘水平。
3、防雷、防污设计
雷电是影响输电线路稳定的重要的因素，在进行线路资源配置时，要严格控制线路的耐力水平。输电线路耐雷水平分为高、中、低三个水平，要依据线路绝缘水平，选择相应的耐雷水平。线路耐雷设计师，采用循序渐进方式，增加线路的绝缘水平。
四、500kV输电线路的绝缘配合
各个线路之间需要良好的绝缘配合，以发挥整体的绝缘效果，下面进行详细阐述。
1、合理选择电气间隙
随着人们生活水平的不断提高，用电需求不断加大，输电线路在运行过程中，经常出现超电压问题。在超电压情况下，电器两侧的电压持续增加，如果电器的间隙距离较近，容易出现电流击穿问题。另外，输电线路中电压骤然增加，电气间隙无法产生预期效应，会出现电流击穿现象。因此，线路绝缘配置时，对线路中各参数进行整体分析，考虑电气间隙是否合理。
2、科学设置爬电距离
500kV输电线路位于室外，所处环境比较复杂，在输电过程中，容易受到外界污染物影响，降低线路的绝缘性。为了提高线路整体绝缘性，防止污染物降低线路绝缘效果，要对线路中电压的爬电距离进行设置。另外，原配置中的爬电距离设置，可以忽视超出电压问题，着重考虑其他方面因素，这主要是由于超电压对爬电距离无影响，而外界环境影响较大。科学的设置爬电距离，不仅可以提高整体的绝缘效果，而且降低污染物的影响率，保证500kW输电线路的安全运行。
3、调整固体绝缘结构
普通输电线路以基本绝缘、附带绝缘、增强绝缘为主，各个绝缘方案产生的效果存在一定的差异，依据实际情况进行选择。但是，上述三种绝缘属于固体绝缘，对空间占用比较大，会出现相邻结构的空间挤压，影响线路的安全和稳定。因此，500kW线路绝缘设计中，要调整固体原结构，避免出现绝缘实施问题，降低相邻组件的绝缘空间冲突。例如，500kW绝缘线路放热量较高，容易出现短路现象，再进行固体绝缘设计时，需要依据线路自身、环境等方面的条件，降低固体绝缘的安装率。
结束语
在500kW输电线路构建过程中，绝缘配置和设计决定线路的安全和稳定。良好的学员可以进行长距离输电传输，否则将会出现短路、跳闸等问题。另外，500kW输电线路暴露在自然环境中，容易受雷电、污物等不利条件影响，降低线路的整体绝缘性。因此，对500kW输电线路进行绝缘优化，提高线路的整体绝缘效果，保证线路的安全和稳定。
