（江苏省建工集团有限公司）
【摘 要】QLR高分子液体橡胶防水胶膜的优势在于：自身材料相溶性较佳，不但在进行一次同步施工中不会出现接缝的现象，在工程施工中，进行二次喷涂接缝不会产生分离脱层，进而使得普通卷材不能规避的接缝难题得到了有效解决，杜绝了因材料本身的特性造成施工困难、接缝渗漏的现象。因此，本文主要对QLR 高分子液体橡胶防水胶膜的施工应用进行了分析。
【关键词】防水涂膜；产品特性；施工技术；细部处理
一、工程概况
以对外经济贸易大学综合体育馆地下工程防水为例，该建筑位于朝阳区惠新东街10号，对外经济贸易大学校内西北角。设计基础为筏板基础+抗拔桩，基础底板的底部标高为-13.6m，侧墙为抗渗混凝土墙壁，东西长为95.9m，南北宽为68.4m。原设计底板和外墙均采用一道BAC自粘性橡胶改性沥青防水卷材，厚度大于等于3mm；一道水泥基渗透结晶型防水涂料，厚度大于等于1mm。经校方、设计和总包方考察，决定变更为1.5mm厚QLR高分子液体橡胶防水胶膜。
二、产品特性
施工简便、冷制冷喷、整体无缝、快速成型、超强延伸率、超高弹性、低温柔性、自愈性、环保性、不窜水、不剥离。施工无明火，无任何有毒有害气体。
三、QLR合成高分子液体橡胶防水胶膜施工技术
（一）施工工艺
1．喷涂机应按A、B两组份工艺标准执行，将A、B两组份工艺配比料送到喷枪，并以雾化形式喷出。
2．喷涂施工应分段进行或分区进行，区域按500至1000m2加以划分，进行喷涂时应当一次性符合设计厚度的标准。
3．喷涂结束后，胶膜固化的时间为3～5秒，上人行走的时间为6h以上，保护层施工在24h以后。在这一期间，胶膜表面会出现不断析水现象，导致发生鼓泡、排气，上述变化属正常情况，待干燥后粘接力不会受到影响，且现象会自然消失。

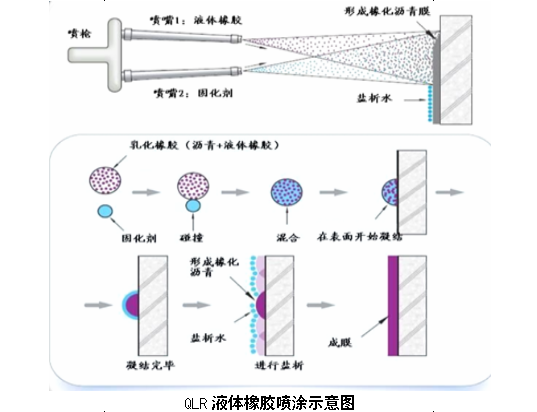

4．底板施工流程：底板空铺无纺布——细部防水加强层施工——A、B组分材料分别充分搅拌——小杯法检测试验——喷涂设备的预启动——试喷涂——大面喷涂QLR合成高分子液体橡胶防水胶膜。（QLR液体橡胶喷涂见下图）
.png)

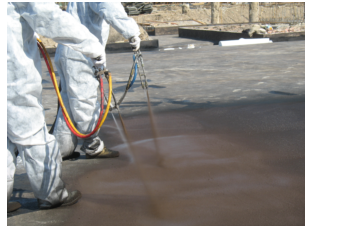

（二）底板施工
1．经现场勘察，若主体沉降不均会导致基础垫层出现巨大的差异，所以在防水结构问题上有一定的难度，为满足一级防水的标准，本项目底板防水设计施工采用空铺点粘隔离法，采用柔性全包（皮肤式）防水。确保防水材料和基底之间不会发生粘结，达到与后浇筑混凝土合为一体的厚度标准为1.5mm±0.1的防水层，形成一个完整、有效、全封闭的防水体系。具体操作如下：
①保证基面的干净与平整，使用吹风机进行基面清扫，人工铲除泥块和建筑垃圾，将基面各处的裂缝、孔洞、阴阳角凹槽进行修补。
②延阴角喷涂QLR合成高分子液体橡胶防水胶膜，厚度为0.8mm，宽度为400mm。以阴角为中心 上下各为200mm。
③无纺布的平整铺贴方式为顺延喷涂阴角上部的150mm处进行铺贴，长边搭接口的宽度≥70mm，短边的搭接口宽度≥100mm,使用QLR密封胶直接涂刷粘接搭接口，无纺布要达到平滑、整齐的标准。
④针对容易发生变形的位置先进行一遍0.8mm厚的附加层喷涂，其中包括：施工缝、集水井、阴阳角、后浇带、抗拔桩头等。
⑤大面积喷涂底板的厚度标准为1.5mm±0.1，保证厚度均匀、不漏喷。
2．砖砌导墙的平面和立面不需要铺设无纺布，直接用QLR合成高分子液体橡胶防水胶膜进行喷涂，甩槎部位胶膜上部隔离用350#石油沥青油毡或PE膜隔离，用水泥砂浆对铺设好的隔离层进行保护。在进行侧墙施工时，将砂浆与隔离膜揭掉，在甩槎面上直接喷涂QLR合成高分子液体橡胶防水胶膜于侧墙顶面和筏板外挑平面上，现成致密、连续、完整、交联的无缝对接，然后在进行侧墙喷涂施工。
3．进行QLR合成高分子液体橡胶防水胶膜喷涂时，要做到分段施工，并保证一次性完成。施工顺序为由下到上、由远到近、由小到大进行，两次喷涂的顺序为先横向喷涂再竖向喷涂，喷枪出料应均匀，保证无漏喷少喷现象并达到设计厚度。
4．前后两次喷涂搭接宽度应≥80mm,要保护好预留边缘搭接部位。
5．进行钢筋焊接、绑扎和混凝土保护层施工时，必须对防水层采取必要的保护措施，以防止防水层被破坏，达不到防水效果。
.png)
（三）侧墙施工
1．当砼侧壁经充分养护并完成细部修补后，方可使用QLR合成高分子液体橡胶防水胶膜进行喷涂施工。
2．施工时首先应清理导墙甩槎内的预留胶膜，并对细部节点加以处理，当细部防水加强层析水结束后，方可使用QLR合成高分子液体橡胶防水胶膜进行大面积喷涂。喷涂应按照从下到上、相互垂直的顺序进行，成型的防水胶膜必须达到设计厚度。
3．由于本项目地下墙面高达13m，外墙与护坡桩间距离只有800mm，空间较小，为了更好地保护好防水层，施工时采取分层分段方式，每施工层高度约2m,在每层防水层施工后，及时报监理与校方验收，验收合格后粘贴聚苯板保护层，在聚苯板上口防水层位置采用塑料薄膜粘贴封闭，防止防水层表面破坏，然后进行土方回填，待下部回填到位再进行上步防水施工、保护、回填。
四、细部处理
喷涂前必须对所有的细部节点做加强处理。主要是阴阳角、施工缝、后浇带、抗浮锚筋、集水井、穿墙管、甩槎、接槎、接地干线等部位，具体做法如下：
1．阴阳角的防水施工
检查并清理基层平面与立面结构交接处的阴阳角，阴角R=50mm圆弧角，阳角D=10mm圆弧角；沿阴阳角喷涂400mm宽0.8mm厚QLR合成高分子液体橡胶防水胶膜加强层，要求转角各半。
2．施工缝与后浇带部位的防水处理
施工缝位置喷涂400mm宽0.8mm厚QLR合成高分子液体橡胶防水胶膜加强层，要求缝中各半。

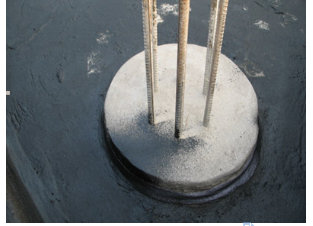

3．抗浮锚筋防水处理
将抗浮锚筋四周清理干净，锚筋根部涂刷QLR密封胶，端面涂刷水泥基渗透结晶，每根筋封闭遇水膨胀止水胶环；喷涂400mm宽0.8mm厚QLR合成高分子液体橡胶防水胶膜加强层，要求覆盖水泥基渗透结晶100mm。.png)
4．集水井防水施工
经观察集水井、基面干燥无渗漏水，做好防水渗漏处理；阴阳角部位应喷涂400mm宽0.8mm厚QLR合成高分子液体橡胶防水胶膜加强层，要求转角各半。最后喷涂QLR合成高分子液体橡胶防水胶膜。
5．穿墙管的防水处理
对管根及预埋件根进行洁净处理；（碳钢管根部先除锈，宽度40mm），再涂刷二道200mm宽QLR合成高分子液体橡胶防水胶膜加强层，其宽度为管径100mm，管径四周100mm；经检查满足喷涂条件，开始喷涂。
6．甩槎和接槎处的防水处理
导墙平立面用水泥砂浆找平，然后进行QLR合成高分子液体橡胶防水胶膜喷涂，立面喷涂1.5mm厚，平面喷涂0.8mm厚，以保证接槎的防水质量。导墙甩槎的涂膜表面上采用一道聚乙烯膜或350#石油沥青油毡隔离并用水泥砂浆保护；待侧墙施工时将上面隔离层揭掉，清理干净直接从甩茬平面喷涂与侧墙立面进行接槎防水处理。
7．接地干线的防水处理
清理接地干线根部，并将根部剔成5mm深小V型槽，填充QLR密封胶；从根部向外涂刷QLR密封胶100mm，延根部向上涂刷QLR密封胶200mm，涂刷厚度0.5mm。最后喷涂与防水层相连。
五、检查验收
1、主控项目
①胶膜防水层所用材料及配合比必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。
②胶膜防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的90％。
检验方法：针测法或割取法测量。
③胶膜防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
2、一般项目
①胶膜防水层应与基层粘结牢固，喷涂均匀，不得有流淌、露槎等缺陷。
检验方法：观察检查。
②侧墙胶膜防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。
检验方法：观察检查。
六、结论
综上所述，QLR合成高分子液体橡胶防水胶膜所具有的高延伸率、蠕变抗裂性、自愈合性、潮湿基面粘结性、防窜水性、施工便捷性等优异性能是很多防水材料难以全部做到的，当然好的施工材料还需要正确的施工方法，必须在施工中加强管理，才能确保工程质量，正在做到“天衣无缝”。
参考文献：
[1]沈春林.国内外建筑防水材料现状和我国发展规划及建议[J].新型建筑材料，2013（4）.
[2]赵利利.论新型高分子材料的开发与应用[J].科技致富向导，2011.（02）.
[3]余剑英，董连宝，孔宪明.我国建筑防水涂料的现状与发展[J].新型建筑材料，2014（10）.
作者简介：
姜志根（1963-），男，江苏南京，，工程师，综合体育馆项目总工
论文作者:姜志根
论文发表刊物:《工程建设标准化》2015年12月供稿
论文发表时间:2016/4/14
标签：胶膜论文; 橡胶论文; 防水层论文; 高分子论文; 液体论文; 厚度论文; 细部论文; 《工程建设标准化》2015年12月供稿论文;
