摘要：钢结构的应用越来越广泛，高层、超高层建筑、公路、桥梁、各类场馆、厂房都可以看到钢结构的身影。钢结构的大量使用就会出现各种型式的焊接接头，如对接、角接、T接、十字接头等，其中，T型焊接接头在检测过程中最常见。本文主要针对T型焊接接头的直探头检测方法，通过理论和实际工作经验进行分析，以供参考。
关键词：钢结构；T型焊接接头；直探头；检测技术

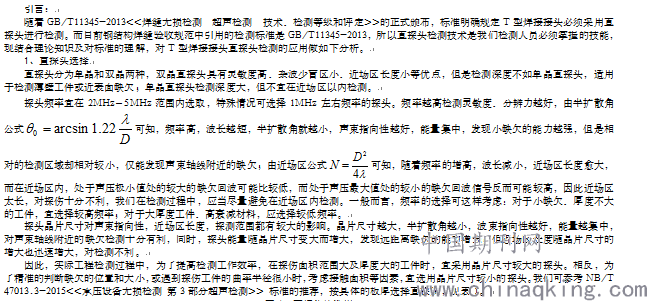

.png)
2、仪器调校（以友联PUTX-350+型号数字仪举例）
1）仪器探头参数设置：选择通道将探头设置为直探头，探头频率为5MHz，晶片尺寸为20mm；
2）测零点声速：在调校菜单中，选中“测零点声速”，工件声速为“5900m/s”，试块一次声程输入100mm，二次声程为200mm，确认后将探头在CSK-1A试块上移动，使100mm处大平底的最高回波出现在波门内时按确认键，稳住探头不动，等100mm处第二次回波上升（或下降）至80%时（提示中声程值改为200mm）再次按确认键，探头的零点声速即调校完毕。

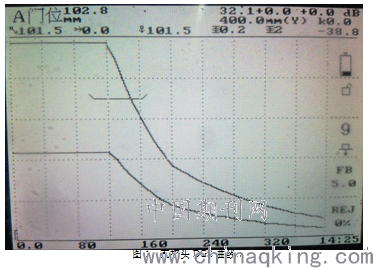

3）制作DGS（又名AVG）曲线：在调校菜单中，选择制作DGS。最大探测深度输入200mm，反射体直径输入2.0mm，当量显示为DGS，按确认键开始测试。将探头在CS-1-4试块上移动，调节增益使深为200mm孔的最高回波至80%，移动光标至此回波上，按确认键确认此回波，再按确认键，则屏幕上显示处Φ2孔的DGS曲线（图1中靠下的曲线）。用同样的方法可制作出其它孔径的DGS曲线（图1中靠上的曲线为Φ3孔径的DGS曲线）。
3、检测
1）依据标准GB/T11345-2013要求的技术2、T型焊接接头翼缘板的厚度，选择不同的频率、平底孔直径，见表2所示，设定相应的参考等级线H0。
表2 技术2的验收等级2和验收等级3的参考等级（直射波束纵波检测）
标称探头

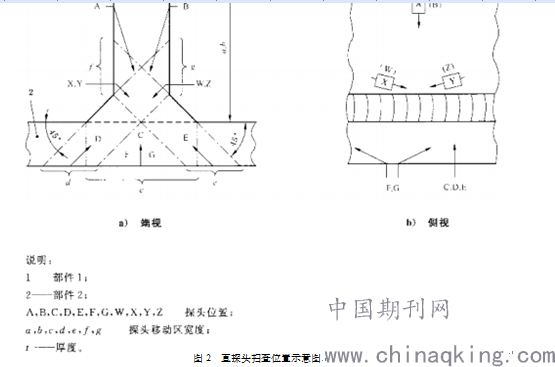

2）直探头扫查位置，见图2中的位置C：
3）缺欠的记录
依照前文所述DGS曲线的制作方法及表2设定好对应的参考等级线H0，然后在对应的已制作的DGS曲线上，根据不同等级焊缝的验收等级降低相应的分贝值得到对应的评定等级线（验收等级2时，对应的评定等级线为H0-8dB，验收等级3时，评定等级线为H0-4dB）。

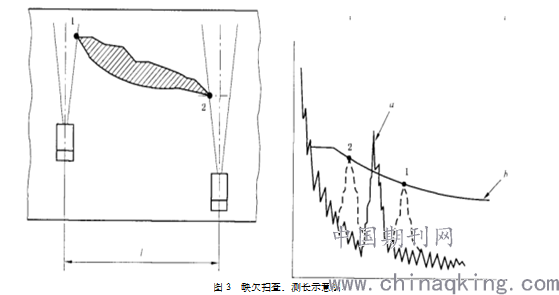

移动直探头找到缺陷的最高回波，记录峰值当量H0加减的分贝值，然后前后左右移动探头，使波幅降低至评定等级线，以此测定显示长度l（如图3所示）。
说明：
l-显示的水平长度；
1，2-回波幅度等于评定等级的位置；
a-最高回波；
b-评定等级。
4、评定
用测定的显示长度l和记录的峰值当量与对应的验收等级比较，若峰值当量超过验收等级则不验收，需要制定处理方案进行改良处理；若没超过验收等级则验收，此时记录相应的显示信息。具体评定验收见表3。
群显示：群是建立在回波幅度超过记录等级的两相邻可验收显示的长度及其显示间距的基础上。每个群显示长度均不应再用于其它群中。如遇以下情况时，群显示应评定为单个显示：a）间距纵向小于其中较长显示的2倍长度数值；b）间距横向小于板厚的一半且不超过10mm；c）间距深度方向小于板厚的一半且不超过10mm；组合长度为单个显示长度加上纵向间距，回波幅度为两显示中的较大值，验收等级同样按表3进行评定。
.png)
可验收显示的累计长度：超过记录等级的所有单独的可验收显示的累计长度，定义为在给定的焊缝长度范围内，单个显示与组合长度的显示在一条直线的长度总和。对于任意的行焊缝长度lw（当t<15mm时，lw=6t；当t≥15mm时，lw=100mm），超过记录等级的所以单独的可验收显示的最大累计长度：对于验收等级2级，不应大于焊缝长度lw的20%；对于验收等级3级，不应大于焊缝长度lw的30%；
结束语
利用超声波检测技术及时发现问题，确保工件的检测质量，所以超声波探伤检测技术在工业质量检测中占有重要地位，本文主要针对T型焊接接头的直探头检测方法，通过理论和实际工作经验对检测标准进行分析，并用更为通俗易懂的语言及图表并茂的方式列出整个T接直探头探伤的流程，为初入检测业的同行的检测工作提供参考依据。
参考文献：
[1]郑晖，林树青.超声检测[M].北京：中国劳动社会保障出版社，2008：5-486
[2]中华人民共和国国家质量监督检验检疫总局，中国国家标准化管理委员会.2014年3月. GB/T 11345-2013.焊缝无损检测 超声检测 技术、检测等级和评定[S].北京：中国质检出版社，中国标准出版社，2013：3-13
[3]国家质量监督检验检疫.2010年2月.GB 50205-2001.钢结构工程施工质量验收规范[S].北京：中国计划出版社，2001：20-21
论文作者:官东用
论文发表刊物:《基层建设》2017年第16期
论文发表时间:2017/10/17
